技术领域
本实用新型涉及煤粉运输的技术领域，具体是一种煤矿运输区的煤粉收集装置。
背景技术
在煤矿运输的过程中，煤矿中会弥漫较多的煤粉，这些煤粉弥漫在空气中不仅污染环境，而且导致煤资源的浪费，不符合经济环保的要求。现有对煤粉收集的方式主要通过风机将其抽入装置内进行过滤，以便过滤出空气中的煤粉，然而，该种方式容易导致煤粉沉积在过滤网上，清理麻烦，并且收集过滤网上的煤粉较为困难，人工操作劳动强度大。
实用新型内容
(一)、技术问题
综上所述，本实用新型在于提供一种煤矿运输区的煤粉收集装置，以解决上述背景技术中过多的煤粉残留在过滤网导致人工清理难度加大的问题。
(二)、技术方案
本实用新型提供了一种煤矿运输区的煤粉收集装置，包括收集箱体与过滤网，所述过滤网的四周固定安装于收集箱体的内壁四周，
所述收集箱体包括集尘风口、驱动电机、排气孔、固定管架、连接器、吸风机、微型液压升降杆、推杆、挡板、推板、煤粉出口、震动杆、滚筒、转轴，所述收集箱体的顶端固定安装有驱动电机，所述驱动电机固定连接有连接器，所述连接器的一端固定连接有微型液压升降杆，所述微型液压升降杆的尾端固定连接有转轴，所述微型液压升降杆的中间固定安装有震动杆，所述震动杆的尾端固定连接于过滤网的表面，所述转轴外端转动安装有转轴，所述收集箱体的外壁上端固定安装有集尘风口，所述集尘风口的进风口处固定安装有固定管架，所述固定管架的中间固定安装有吸风机，所述收集箱体的侧面底端固定安装有煤粉出口，所述收集箱体的另一侧面底端活动安装有推杆，所述推杆的尾端位于收集箱体内部，所述推杆的尾端固定安装有推板，所述推板的顶端固定连接有挡板的尾端，所述挡板的头端固定安装于收集箱体的内壁。
优选的，过滤网为弧形状滤网，且过滤网为柔性PVC材质组成。
优选的，滚筒的表面设有若干组研磨钢球。
优选的，排气孔设有若干组，均均匀安装于收集箱体的顶端表面。
优选的，挡板的表面为可拉伸的PVC材质，内部设有拉伸弹簧。
优选的，集尘风口与收集箱体的连接处设有一层单向滤网。
(三)、有益效果：
1)、本实用新型通过在收集箱体的两端设有集尘风口，通过在收集箱体的顶端设有若干个排气孔，通过排气孔形成对流，将煤矿运输区的煤粉通过集尘风口收集至收集箱体内，避免过多的煤粉停留在煤矿运输区影响周围人的呼吸安全。
2)、其次，通过将过滤网设置为弧形状滤网，且在过滤网的表面设有滚筒，将过大的煤粉进行碾压，设有微型液压升降杆与震动杆，可对过滤网进行拉伸变形，同时又可以对过滤网进行抖动，将过滤网表面残留的煤粉抖落，可有效减少后期工人对煤粉收集装置的清理，降低工作强度。
附图说明
为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

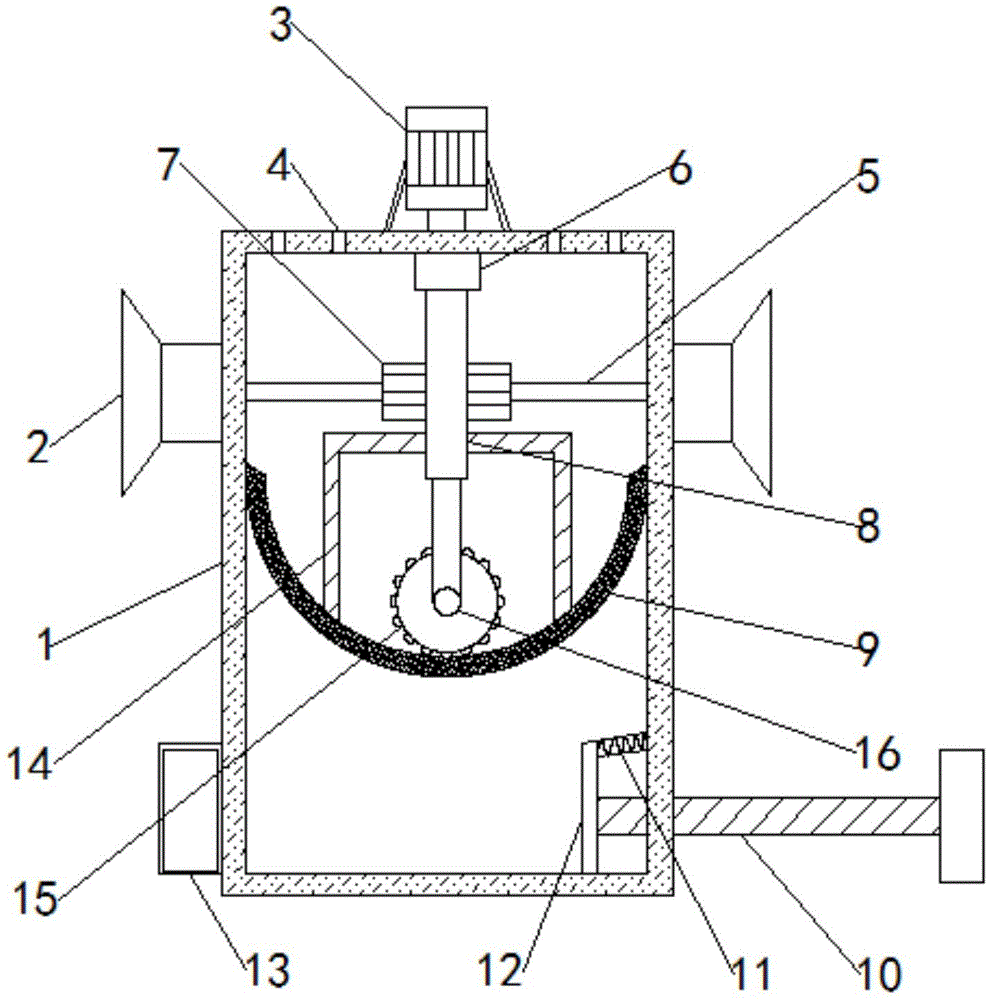

图1为本实用新型中整体内部平面示意图。
图中：1-收集箱体，2-集尘风口，3-驱动电机，4-排气孔，5-固定管架，6-连接器，7-吸风机，8-微型液压升降杆，9-过滤网，10-推杆，11-挡板，12-推板，13-煤粉出口，14-震动杆，15-滚筒，16-转轴。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
请参阅图1，一种煤矿运输区的煤粉收集装置，包括收集箱体1与过滤网9，过滤网9的四周固定安装于收集箱体1的内壁四周：
收集箱体1包括集尘风口2、驱动电机3、排气孔4、固定管架5、连接器6、吸风机7、微型液压升降杆8、推杆10、挡板11、推板12、煤粉出口13、震动杆14、滚筒15、转轴16，收集箱体1的顶端固定安装有驱动电机3，驱动电机3固定连接有连接器6，连接器6的一端固定连接有微型液压升降杆8，微型液压升降杆8的尾端固定连接有转轴16，微型液压升降杆8的中间固定安装有震动杆14，震动杆14的尾端固定连接于过滤网9的表面，转轴16外端转动安装有转轴16，收集箱体1的外壁上端固定安装有集尘风口2，集尘风口2的进风口处固定安装有固定管架5，固定管架5的中间固定安装有吸风机7，收集箱体1的侧面底端固定安装有煤粉出口13，收集箱体1的另一侧面底端活动安装有推杆10，推杆10的尾端位于收集箱体1内部，推杆10的尾端固定安装有推板12，推板12的顶端固定连接有挡板11的尾端，挡板11的头端固定安装于收集箱体1的内壁。
其中，过滤网9为弧形状滤网，且过滤网9为柔性PVC材质组成，可通过微型液压升降杆8与震动杆14可带动过滤网9进行弯曲变形，可将过滤网9表面多余的煤粉通过过滤网9的形变抖落至收集箱体1的底端。
其中，滚筒15的表面设有若干组研磨钢球，可有效将较大的煤粉进行碾碎，抖落至收集箱体1的底端。
其中，排气孔4设有若干组，均均匀安装于收集箱体1的顶端表面，可通过顶端的排气孔4使两端的集尘风口2产生对流，有效吸附外端的煤粉。
其中，挡板11的表面为可拉伸的PVC材质，内部设有拉伸弹簧，可将挡板11通过推杆10进行拉伸，避免煤粉落入推板12的空缺区。
其中，集尘风口2与收集箱体1的连接处设有一层单向滤网，可有效对，煤矿工地表面的煤粉进行收集。
其中，驱动电机3的一端连接有电源线，接向电源开关处。
其中，吸风机7的一端连接有电源线，接向电源开关处。
其中，微型液压升降杆8的一端连接有电线，通过连接器6连接于外端的电源开关。
其中，推杆10可进行手动推送，可将堆积与收集箱体1底端的煤粉推送至煤粉出口13处。
工作原理：工作人员检查装置连接是否完善，启动驱动电机3与吸风机7，使集尘风口2产生吸引力，与收集箱体1顶端的排气孔4形成对流，吸附外部煤矿工地的煤粉，收集进来的煤粉通过滚筒15被碾碎，掉落至收集箱体1的底端，通过驱动电机3产生的震动带动震动杆14进行震动，对过滤网9的表面产生震动，将残留于过滤网9表面的煤粉抖落至收集箱体1的底端，同时微型液压升降杆8带动震动杆14进行上下移动，带动过滤网9进行上下弯曲变形，可有效将过滤网9表面多余的煤粉抖落；缓慢进行手动推动推杆10，通过推杆10的移动带动推板12进行推动，将收集箱体1的底端的煤粉推送至煤粉出口13进行统一收集，在推杆10移动的过程中，推板12带动挡板11进行拉伸，可有效避免煤粉落入推板12与收集箱体1之间的空缺部位，避免过多的煤粉残留于收集箱体1内部。
