一种卫浴墙壁高效清洁装置

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:家居用品
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及卫浴墙壁清洁领域,具体为一种卫浴墙壁高效清洁装置。


背景技术

卫浴的意思就是卫生、洗浴,卫浴俗称主要用于洗澡的卫生间,是供居住者便溺、洗浴、盥洗等日常卫生活动的空间及用品,现阶段卫浴又不仅仅是单一卫浴这么简单,随着人们生活节奏的加快,对于各种产品的要求提高。

现有卫浴墙壁的瓷砖缝隙内容易积攒灰尘渣滓,再加上卫浴室内湿度较高使得瓷砖缝隙内容易产生霉菌,不美观的同时影响人们的身体健康,但现有的清洁方式大都是人工手动使用抹布进行清理费时费力的同时清洁效率低。


实用新型内容

一种卫浴墙壁高效清洁装置,以解决普通卫浴墙面清洁效率低的问题。

为实现上述目的,本实用新型提供了一种卫浴墙壁高效清洁装置,包括支撑杆,支撑杆下端固定连接有握把,所述支撑杆上端固定连接有清洁装置主体,所述清洁装置主体上端活动安装有旋转轮,所述旋转轮外侧固定连接有清洁条,所述清洁装置主体两侧内部固定安装有电机,所述电机下端固定安装有蓄电池,所述清洁装置主体内部下端开设有收渣箱,所述收渣箱上端活动安装有刮板,所述刮板左右两端固定连接有卷簧,所述旋转轮内部固定安装有电磁铁,所述收渣箱正面活动安装有开关板。

进一步的,所述电机动力输出端与旋转轮固定连接,所述电机与蓄电池电性连接。

进一步的,所述清洁条为倾斜设置且上端开设有锯齿状凹槽,所述清洁条为清洁棉设置。

进一步的,所述刮板为铁钴镍等能被磁力吸引的材料设置。

进一步的,所述刮板左侧为倾斜波浪状设置。

进一步的,所述电磁铁与蓄电池电性连接。

一种卫浴墙壁高效清洁装置具有以下有益效果:

(1)该装置通过电机动力输出端与旋转轮固定连接,使得当电机通过蓄电池启动旋转时能带动旋转轮与其外侧的清洁条对卫浴墙面进行清洁,再通过述清洁条为倾斜设置且上端开设有锯齿状凹槽。使得旋转清洁时能对墙面产生一个倾斜横向作用力使得清洁效率提高的同时能通过锯齿状凹槽使得对墙面瓷砖缝隙的清洁效率更高,且同时通过支撑杆下端的握把外侧固定安装有倾斜设置的防滑凸块,使得人握住其使用清洁时效率更高。

(2)该装置通过刮板为铁钴镍等能被磁力吸引的材料设置,使得当电磁铁与蓄电池连通产生磁力时,能带动刮板克服卷簧的作用力向上移动与清洁条接触,使得将清洁条上收集的杂物灰尘刮下导入收渣箱内被收集起来方便集中清理,使得防止清洁条上杂物堆积过多而降低清洁效率的同时防止杂物堆积过多而掉在地面上而增加清理的范围,再通过刮板左侧为倾斜波浪状设置,使得与清洁条接触时刮下杂物的效率更高。


附图说明

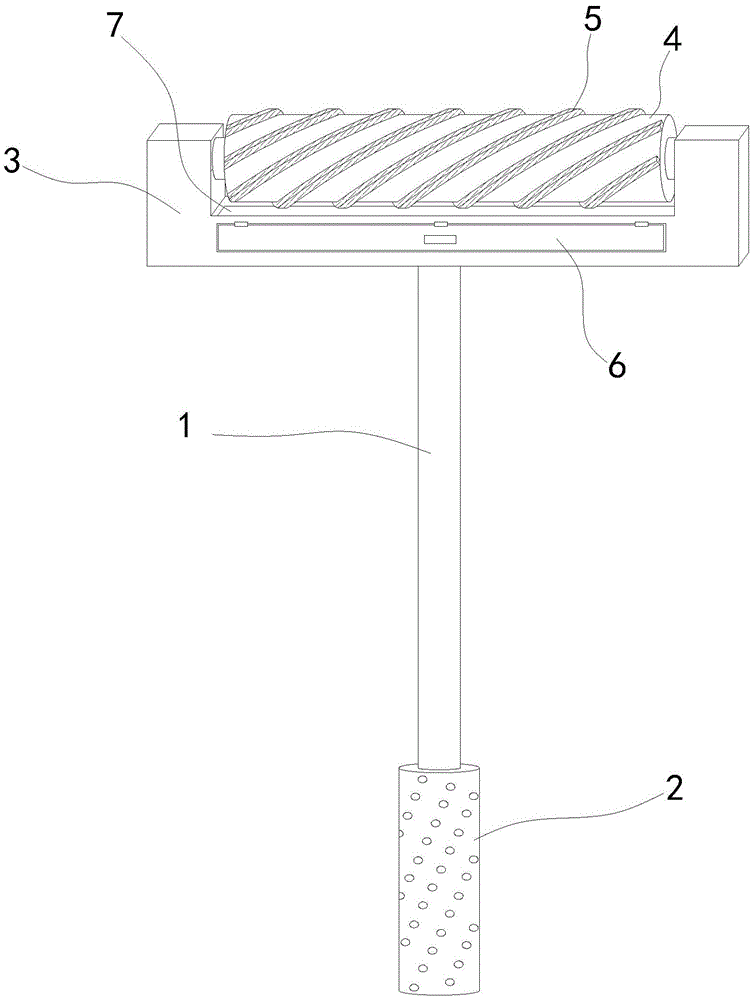

图1为本实用新型的整体主视图;

图2为本实用新型的清洁装置主体透视图;

图3为本实用新型的旋转轮剖面图;

图4为本实用新型的收渣箱左视剖面。

图1-4中:1-支撑杆、2-握把、3-清洁装置主体、4-旋转轮、5-清洁条、6-开关板、7-刮板、8-电机、9-蓄电池、10-收渣箱、11-卷簧、12-电磁铁。


具体实施方式

请参阅图1至4,一种卫浴墙壁高效清洁装置分解结构示意图以及平面结构示意图。

本实施了提供了一种卫浴墙壁高效清洁装置,包括支撑杆1,支撑杆1下端固定连接有握把2,支撑杆1上端固定连接有清洁装置主体3,清洁装置主体3上端活动安装有旋转轮4,旋转轮4外侧固定连接有清洁条5,清洁装置主体3两侧内部固定安装有电机8,电机8下端固定安装有蓄电池9,清洁装置主体3内部下端开设有收渣箱10,收渣箱10上端活动安装有刮板7,刮板7左右两端固定连接有卷簧11,旋转轮4内部固定安装有电磁铁12,收渣箱10正面活动安装有开关板6。

在具体实施时,电机8动力输出端与旋转轮4固定连接,电机8与蓄电池9电性连接,使得当电机8通过蓄电池9启动旋转时能带动旋转轮4与其外侧的清洁条5对卫浴墙面进行清洁。

在具体实施时,清洁条5为倾斜设置且上端开设有锯齿状凹槽,清洁条5为清洁棉设置,使得旋转清洁时能对墙面产生一个倾斜横向作用力使得清洁效率提高的同时能通过锯齿状凹槽使得对墙面瓷砖缝隙的清洁效率更高。

在具体实施时,刮板7为铁钴镍等能被磁力吸引的材料设置,使得电磁铁12能带动刮板7克服卷簧11的作用力向上移动与清洁条5接触,使得将清洁条5上收集的杂物灰尘刮下导入收渣箱11内被收集起来方便集中清理。

在具体实施时,刮板7左侧为倾斜波浪状设置,使得与清洁条5接触时刮下杂物的效率更高。

在具体实施时,电磁铁12与蓄电池9电性连接,使得电磁铁12与蓄电池9连通能产生磁时从而对刮板7产生作用。

本实用新型一种卫浴墙壁高效清洁装置工作原理如下:

首先通过清洁装置主体3内电机8动力输出端与旋转轮4固定连接,使得当电机8通过蓄电池9启动旋转时能带动旋转轮4与其外侧的清洁条5对卫浴墙面进行清洁,再通过述清洁条5为倾斜设置且上端开设有锯齿状凹槽。使得旋转清洁时能对墙面产生一个倾斜横向作用力使得清洁效率提高的同时能通过锯齿状凹槽使得对墙面瓷砖缝隙的清洁效率更高,且同时通过支撑杆1下端的握把2外侧固定安装有倾斜设置的防滑凸块,使得人握住其使用清洁时效率更高,接着通过刮板7为铁钴镍等能被磁力吸引的材料设置,使得当电磁铁12与蓄电池9连通产生磁力时,能带动刮板7克服卷簧11的作用力向上移动与清洁条5接触,使得将清洁条5上收集的杂物灰尘刮下导入收渣箱11内被收集起来方便集中清理,使得防止清洁条上5杂物堆积过多而降低清洁效率的同时防止杂物堆积过多而掉在地面上而增加清理的范围,再通过刮板7左侧为倾斜波浪状设置,使得与清洁条5接触时刮下杂物的效率更高,最后通过收渣箱10正面设置有开关板6,使得方便将收渣箱10内的杂物倒出。
