技术领域

本实用新型涉及建筑工程相关技术领域,具体为一种建筑工程用施工信息公示栏。


背景技术

建筑施工是指工程建设实施阶段的生产活动,是各类建筑物的建造过程,也可以说是把设计图纸上的各种线条,在指定的地点,变成实物的过程,它包括基础工程施工、主体结构施工、屋面工程施工、装饰工程施工等,施工作业的场所称为“建筑施工现场”或叫“施工现场”,也叫工地。

原有的建筑工程用施工信息公示栏不具备高低升降调节功能,导致在日常的使用中,无法根据现场使用需求进行角度上的调节,从而降低了建筑工程用施工信息公示栏使用效果。

为此,提出一种建筑工程用施工信息公示栏。


实用新型内容

本实用新型的目的在于提供一种建筑工程用施工信息公示栏,目前建筑工程用施工信息公示栏不仅具备了高低降低调节处理,同时还具备设置防水防尘效果,从而提升了该装置的使用效果,以解决上述背景技术中提出的问题。

为实现上述目的,本实用新型提供如下技术方案:一种建筑工程用施工信息公示栏,包括底座、第一展示柜、隔断和防雨棚,所述底座上方设置有第一展示柜,且第一展示柜左方设置有隔断,同时隔断上方设置有防雨棚;

所述底座上方两侧均设置有液压缸,且液压缸上方设置有液压杆,同时液压杆外侧两侧均设置有旋转螺栓;

所述第一展示柜设置在液压杆内侧,且第一展示柜内部设置有第一滑轨,所述第一滑轨内部设置有第一滑轮,且第一滑轮外侧下方设置有第一防护玻璃,同时第一防护玻璃内部设置有第一密封圈;

所述隔断设置在第一展示柜外壁左方,且隔断左方设置有第二展示柜,所述第二展示柜内部设置有第二滑轨,且第二滑轨内部设置有第二滑轮,所述第二滑轮外侧下方设置有第二防护玻璃,且第二防护玻璃内部设置有第二密封圈;

所述防雨棚设置在液压杆外壁上方。

通过设置液压缸可以对该装置起到有效的高低升降调节处理,在日常的使用过程中,可以根据施工现场使用需求对该装置进行高低升降调节,直至合适角度,从而有效的提升了该装置的使用效果。

优选的,所述底座通过液压缸与液压杆构成升降结构,且液压缸与液压杆为垂直分布。

通过设置液压缸可以对该装置起到有效的高低升降调节处理,在日常的使用过程中,可以根据施工现场使用需求对该装置进行高低升降调节,直至合适角度,从而有效的提升了该装置的使用效果。

优选的,所述旋转螺栓通过第一展示柜与液压杆构成旋转结构,且旋转螺栓关于液压杆的中轴线对称设置。

通过设置旋转螺栓可以对该装置起到有效的旋转处理,在日常的使用过程中,可以根据使用需求对展示柜进行旋转效果,从而可以对展示柜背面进行展示效果,从而有效的提升了展示柜的实用性。

优选的,所述第一展示柜通过第一滑轨与第一滑轮构成滑动结构,且第一滑轮在第一滑轨内部呈等间距分布。

通过设置第一滑轨可以对第一展示柜起到滑动处理,在日常的使用过程中,可以将第一展示柜后方的展示柜进行展出,从而有效的第一展示柜使用效果,提高了该装置的信息容纳性。

优选的,所述第一防护玻璃外壁与第一展示柜内壁紧密贴合,且第一展示柜尺寸大于第一防护玻璃的尺寸。

通过设置第一防护玻璃可以对第一展示柜起到有效的保护作用,避免外部原有导致第一展示柜内部信息造成损坏,从而有效的提升了对第一展示柜内部信息的保护效果,保障了第一展示柜内部信息的完整性。

优选的,所述第一密封圈外壁与第一防护玻璃内壁紧密贴合,且第一密封圈为方形结构。

通过设置第一密封圈可以对该装置内部起到有效的防尘防水效果,在日常的使用过程中,避免外部雨水和灰尘进行到内部,导致内部信息的损坏,从而有效的提升了对信息的保护。

优选的,所述防雨棚尺寸大于底座的尺寸,且防雨棚为梯形结构。

通过设置防雨棚可以对该装置起到有效的防雨水效果,在日常的使用过程中,避免下雨导致该装置和内部信息的损坏,从而有效的提升了该装置的使用寿命,同时也保障了内部信息的完整性,达到了信息公布的目的。

与现有技术相比,本实用新型的有益效果是:

1.本实用新型,通过设置液压缸可以对该装置起到有效的高低升降调节处理,在日常的使用过程中,可以根据施工现场使用需求对该装置进行高低升降调节,直至合适角度,从而有效的提升了该装置的使用效果。

2.本实用新型,通过设置第一防护玻璃可以对第一展示柜起到有效的保护作用,避免外部原有导致第一展示柜内部信息造成损坏,从而有效的提升了对第一展示柜内部信息的保护效果,保障了第一展示柜内部信息的完整性。

3.本实用新型,通过设置第一密封圈可以对该装置内部起到有效的防尘防水效果,在日常的使用过程中,避免外部雨水和灰尘进行到内部,导致内部信息的损坏,从而有效的提升了对信息的保护。


附图说明

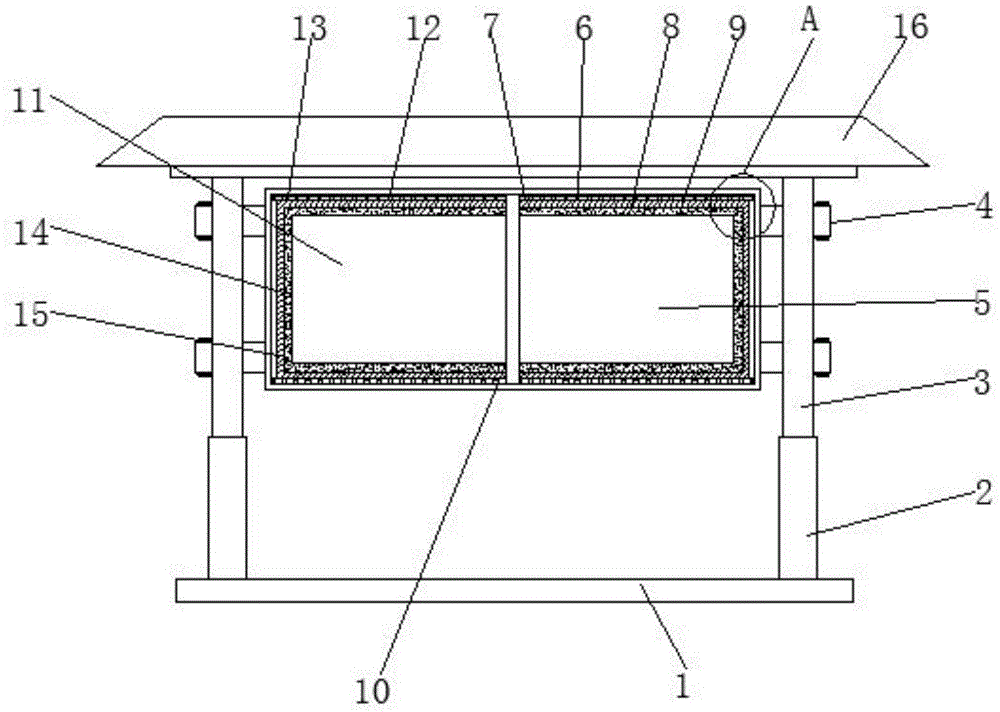

图1为本实用新型正视剖面结构示意图;

图2为本实用新型背视外部结构示意图;

图3为本实用新型侧视外观结构示意图;

图4为图1中A处放大结构示意图。

图中:1、底座;2、液压缸;3、液压杆;4、旋转螺栓;5、第一展示柜;6、第一滑轨;7、第一滑轮;8、第一防护玻璃;9、第一密封圈;10、隔断;11、第二展示柜;12、第二滑轨;13、第二滑轮;14、第二防护玻璃;15、第二密封圈;16、防雨棚。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-4,本实用新型提供一种技术方案:一种建筑工程用施工信息公示栏,如图1、图2和图3所示,包括底座1、第一展示柜5、隔断10和防雨棚16,底座1上方设置有第一展示柜5,且第一展示柜5左方设置有隔断10,同时隔断10上方设置有防雨棚16;

如图1、图2和图3所示,底座1上方两侧均设置有液压缸2,且液压缸2上方设置有液压杆3,同时液压杆3外侧两侧均设置有旋转螺栓4;

如图1、图2、图3和图4所示,第一展示柜5设置在液压杆3内侧,且第一展示柜5内部设置有第一滑轨6,第一滑轨6内部设置有第一滑轮7,且第一滑轮7外侧下方设置有第一防护玻璃8,同时第一防护玻璃8内部设置有第一密封圈9;

如图1和图2所示,隔断10设置在第一展示柜5外壁左方,且隔断10左方设置有第二展示柜11,第二展示柜11内部设置有第二滑轨12,且第二滑轨12内部设置有第二滑轮13,第二滑轮13外侧下方设置有第二防护玻璃14,且第二防护玻璃14内部设置有第二密封圈15;

如图1、图2和图3所示,防雨棚16设置在液压杆3外壁上方。

通过采用上述方案,通过设置液压缸2可以对该装置起到有效的高低升降调节处理,在日常的使用过程中,可以根据施工现场使用需求对该装置进行高低升降调节,直至合适角度,从而有效的提升了该装置的使用效果。

具体的,如图1、图2和图3所示,底座1通过液压缸2与液压杆3构成升降结构,且液压缸2与液压杆3为垂直分布。

通过采用上述方案,通过设置液压缸2可以对该装置起到有效的高低升降调节处理,在日常的使用过程中,可以根据施工现场使用需求对该装置进行高低升降调节,直至合适角度,使用该装置时,从而有效的提升了该装置的使用效果。

具体的,如图1、图2和图3所示,旋转螺栓4通过第一展示柜5与液压杆3构成旋转结构,且旋转螺栓4关于液压杆3的中轴线对称设置。

通过采用上述方案,通过设置旋转螺栓4可以对该装置起到有效的旋转处理,在日常的使用过程中,可以根据使用需求对展示柜进行旋转效果,从而可以对展示柜背面进行展示效果,使用该装置时,从而有效的提升了展示柜的实用性。

具体的,如图1和图2所示,第一展示柜5通过第一滑轨6与第一滑轮7构成滑动结构,且第一滑轮7在第一滑轨6内部呈等间距分布。

通过采用上述方案,通过设置第一滑轨6可以对第一展示柜5起到滑动处理,在日常的使用过程中,可以将第一展示柜5后方的展示柜进行展出,从而有效的第一展示柜5使用效果,使用该装置时,提高了该装置的信息容纳性。

具体的,如图1和图2和图4所示,第一防护玻璃8外壁与第一展示柜5内壁紧密贴合,且第一展示柜5尺寸大于第一防护玻璃8的尺寸。

通过采用上述方案,通过设置第一防护玻璃8可以对第一展示柜5起到有效的保护作用,避免外部原有导致第一展示柜5内部信息造成损坏,从而有效的提升了对第一展示柜5内部信息的保护效果,使用该装置时,保障了第一展示柜5内部信息的完整性。

具体的,如图1和图4所示,第一密封圈9外壁与第一防护玻璃8内壁紧密贴合,且第一密封圈9为方形结构。

通过采用上述方案,通过设置第一密封圈9可以对该装置内部起到有效的防尘防水效果,在日常的使用过程中,避免外部雨水和灰尘进行到内部,导致内部信息的损坏,使用该装置时,从而有效的提升了对信息的保护。

具体的,如图1、图2和图3所示,防雨棚16尺寸大于底座1的尺寸,且防雨棚16为梯形结构。

通过采用上述方案,通过设置防雨棚16可以对该装置起到有效的防雨水效果,在日常的使用过程中,避免下雨导致该装置和内部信息的损坏,从而有效的提升了该装置的使用寿命,同时也保障了内部信息的完整性,使用该装置时,达到了信息公布的目的。

工作原理:首先连接外部电源,然后打开液压缸2控制开关,然后液压缸2可以对该装置起到有效的高低升降调节处理,在日常的使用过程中,可以根据施工现场使用需求对该装置进行高低升降调节,直至合适角度,从而有效的提升了该装置的使用效果,然后将旋转螺栓4可以对该装置起到有效的旋转处理,在日常的使用过程中,可以根据使用需求对展示柜进行旋转效果,从而可以对展示柜背面进行展示效果,从而有效的提升了展示柜的实用性,再将第一滑轨6可以对第一展示柜5起到滑动处理,在日常的使用过程中,可以将第一展示柜5后方的展示柜进行展出,从而有效的第一展示柜5使用效果,提高了该装置的信息容纳性,其次第一防护玻璃8可以对第一展示柜5起到有效的保护作用,避免外部原有导致第一展示柜5内部信息造成损坏,从而有效的提升了对第一展示柜5内部信息的保护效果,保障了第一展示柜5内部信息的完整性,另外第一密封圈9可以对该装置内部起到有效的防尘防水效果,在日常的使用过程中,避免外部雨水和灰尘进行到内部,导致内部信息的损坏,从而有效的提升了对信息的保护,最后防雨棚16可以对该装置起到有效的防雨水效果,在日常的使用过程中,避免下雨导致该装置和内部信息的损坏,从而有效的提升了该装置的使用寿命,同时也保障了内部信息的完整性,达到了信息公布的目的,其中液压缸2型号为YS-NZ100-12A,这样就完成了该一种建筑工程用施工信息公示栏的使用过程,本实用新型涉及到的电性技术均为现有技术。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
