技术领域
本实用新型涉及无人机领域，特别涉及一种便于拆卸储药箱的植保无人机。
背景技术
我国是一个农业大国，农业(Agriculture)是利用动植物的生长发育规律，通过人工培育来获得产品的产业。农业属于第一产业，研究农业的科学是农学。农业的劳动对象是有生命的动植物，获得的产品是动植物本身，农业在种植过程中需要进行喷药杀虫，现有技术中也采用无人机进行喷药杀虫，但是，无人机对储药箱的拆卸比较麻烦，都是采用螺栓固定安装，这样在使用起来不够方便，影响无人机的喷药效率。
实用新型内容
本实用新型的主要目的在于提供一种便于拆卸储药箱的植保无人机，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种便于拆卸储药箱的植保无人机，包括无人机本体、四根“L”形状的固定架和用于存储药水的储药箱以及设在无人机本体内用于提供电能的蓄电池，还包括固定连接在所述无人机本体上的四根机翼，且机翼上固定安装有螺旋桨驱动电机壳，所述螺旋桨驱动电机壳内设置有驱动电机，且驱动电机的输出轴与螺旋桨之间配合安装，每根所述固定架的顶端均焊接在无人机本体的底端部四边角处，每根所述固定架的一固定边上开设有滑槽，每根所述固定架的另一固定边上固定连接有连接块，所述连接块的一端与伸缩杆的一端固定连接，另一端与“L”形固定座的一固定边相连接，所述伸缩杆上设置有缓冲弹簧，且缓冲弹簧的一端固定连接在“L”形固定座上，另一端固定连接在连接块上。
进一步地，每根所述固定架的外侧壁上均焊接有固定块，所述固定块与固定杆之间固定连接。
进一步地，所述储药箱的外侧靠近顶端处设置有进液口，所述储药箱的底端部连通有喷药主管，且喷药主管的一端与喷药支管相连通。
进一步地，所述“L”形固定座的底端部固定连接有滑块，且滑块滑动安装在滑槽中。
进一步地，所述“L”形固定座内设置有“T”形槽，所述储药箱的外壁上固定连接有“T”形块，且“T”形块与“T”形槽之间配合安装。
进一步地，所述“L”形固定座的一固定边的顶端开设有通孔，所述储药箱外壁上还固定连接有限位块，所述限位块上也开设有的通孔，采用插销将限位块与“L”形固定座进行固定。
与现有技术相比，本实用新型具有如下有益效果：
1、本实用新型设置有“L”形固定座，且每个“L”形固定座中设置有T”形槽，T”形槽与储药箱上的“T”形块配合安装，并且储药箱上的限位块与“L”形固定座的一侧边相贴合，并且采用插销进行固定，对储药箱的安装比较方便，无需螺栓进行固定，操作起来比较方便；
2、本实用新型在“L”形固定座的一侧边上固定连接有伸缩杆，在伸缩杆上设置有缓冲弹簧，缓冲弹簧与伸缩杆之间配合作用，对储药箱进行缓冲作用。
附图说明

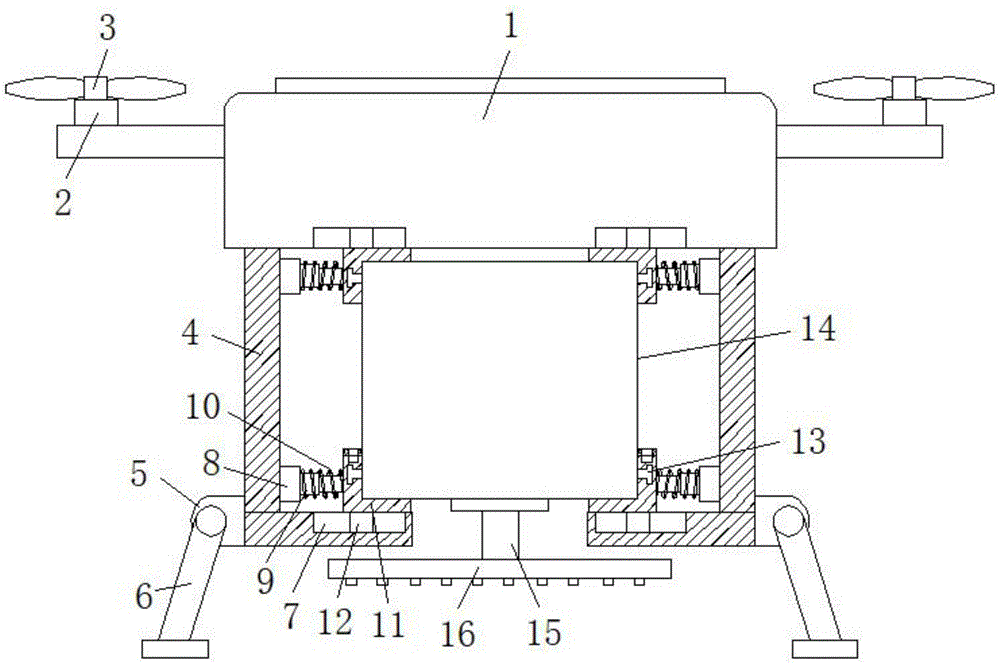

图1为本实用新型整体结构示意图。
图2为本实用新型储药箱的局部结构示意图。
图中：1、无人机本体；2、螺旋桨驱动电机壳；3、螺旋桨；4、固定架；5、固定块；6、固定杆；7、滑槽；8、连接块；9、伸缩杆；10、缓冲弹簧；11、“L”形固定座；12、滑块；13、“T”形槽；14、储药箱；15、喷药主管；16、喷药支管；17、限位块；18、“T”形块。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1-2，一种便于拆卸储药箱的植保无人机，包括无人机本体1、四根“L”形状的固定架4和用于存储药水的储药箱14以及设在无人机本体1内用于提供电能的蓄电池，还包括固定连接在所述无人机本体1上的四根机翼，且机翼上固定安装有螺旋桨驱动电机壳2，所述螺旋桨驱动电机壳2内设置有驱动电机，且驱动电机的输出轴与螺旋桨3之间配合安装，每根所述固定架4的顶端均焊接在无人机本体1的底端部四边角处，每根所述固定架4的一固定边上开设有滑槽7，每根所述固定架4的另一固定边上固定连接有连接块8，所述连接块8的一端与伸缩杆9的一端固定连接，另一端与“L”形固定座11的一固定边相连接，所述伸缩杆9上设置有缓冲弹簧10，且缓冲弹簧10的一端固定连接在“L”形固定座11上，另一端固定连接在连接块8上。
具体的，如图1所示，每根所述固定架4的外侧壁上均焊接有固定块5，所述固定块5与固定杆6之间固定连接。
具体的，如图1所示，所述储药箱14的外侧靠近顶端处设置有进液口，所述储药箱14的底端部连通有喷药主管15，且喷药主管15的一端与喷药支管16相连通。
具体的，如图1所示，所述“L”形固定座11的底端部固定连接有滑块12，且滑块12滑动安装在滑槽7中。
通过采用上述方案，滑块12与滑槽7之间滑动安装，使得“L”形固定座11可移动。
具体的，如图1所示，所述“L”形固定座11内设置有“T”形槽13，所述储药箱14的外壁上固定连接有“T”形块18，且“T”形块18与“T”形槽13之间配合安装。
通过采用上述方案，“T”形块18与“T”形槽13之间配合安装，使得储药箱14的安装比较方便。
具体的，如图1所示，所述“L”形固定座11的一固定边的顶端开设有通孔，所述储药箱14外壁上还固定连接有限位块17，所述限位块17上也开设有的通孔，采用插销将限位块17与“L”形固定座11进行固定。
通过采用上述方案，限位块17与“L”形固定座11之间相贴合，采用插销插入即可，对储药箱14的安装比较方便。
需要说明的是，本实用新型为一种便于拆卸储药箱的植保无人机，在使用时，对储药箱14进行安装操作，将储药箱14上的“T”形块18配合安装在“L”形固定座11上的“T”形槽13中，并且储药箱14上的限位块17与“L”形固定座11的一侧边顶端相贴合，且采用插销插入到通孔中，对储药箱14进行固定作用，操作起来比较方便，无需转动螺栓进行固定，而且，无人机在进行喷药操作时，缓冲弹簧10和伸缩杆9的共同作用下，对储药箱14进行减震缓冲作用，降低储药箱14的晃动。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
