技术领域
本实用新型涉及建筑工领域，特别涉及一种建筑施工用承载受力结构。
背景技术
建筑时建筑物与构筑物的总称，是人们为了满足社会生活需要，利用所掌握的物质技术手段，并运用一定的科学规律、风水理念和美学法则创造的人工环境，在建筑施工过程中，常需要承载受力结构进行承载工作；
现有的建筑施工用承载受力结构的强度有待加强，并且承载受力较为局限，因此不能满足要求。
实用新型内容
本实用新型的主要目的在于提供一种建筑施工用承载受力结构，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种建筑施工用承载受力结构，包括承载主体，所述承载主体中的边沿四角处均固定插接有钢杆，所述钢杆上套接有在竖直方向上等间距分布的多个固定框，多个所述固定框上均穿过有螺栓，且多个所述固定框通过螺栓固定安装在钢杆上，所述固定框的外侧壁上开设有螺纹孔，所述固定框的内侧壁上开设有插槽，且所述插槽与螺纹孔之间相互连通。
进一步地，相邻的两个所述固定框之间均设置有加强板，所述加强板倾斜于竖直方向设置。
进一步地，所述加强板的两端均抵紧在支撑槽的槽面上，所述支撑槽开设在固定框上。
进一步地，相邻的两个所述固定框之间均设置有受力杆，且所述受力杆为“V”形结构。
进一步地，所述受力杆的端部均熔融一体设置有插块，所述插块插接在插槽中，且所述插块的底端支撑在插槽的底端槽壁上。
进一步地，所述螺纹孔中转动穿过有螺纹杆，所述螺纹杆延伸出螺纹孔的一端上固定套接有转帽，所述螺纹杆穿过螺纹孔的另一端插接在插块上的通孔中。
与现有技术相比，本实用新型具有如下有益效果：
1、本实用新型通过在相邻的两个固定框之间夹紧有加强板，加强板倾斜设置，这样加强板与固定框之间组成三角形结构，利用三角形结构的稳定性原理，使得该承载受力结构的稳定性更高；
2、本实用新型将加强板的两端均抵紧插接在固定框上支撑槽的槽壁上，这样使得对加强板的安装工作操作更加的简单、方便。
3、本实用新型通过在相邻的两个固定框之间均设置有受力杆，并且受力杆的端部均通过插块插接在固定框上的插槽中，这样能够将该承载受力结构受到的力分担到各个固定框上，使得该承载受力结构承载受到的力更加的均匀，承载质量更高；穿过螺纹孔的螺纹杆插接在插块的通孔中，对插块进行限位固定工作，结构简单，功能实用。
附图说明

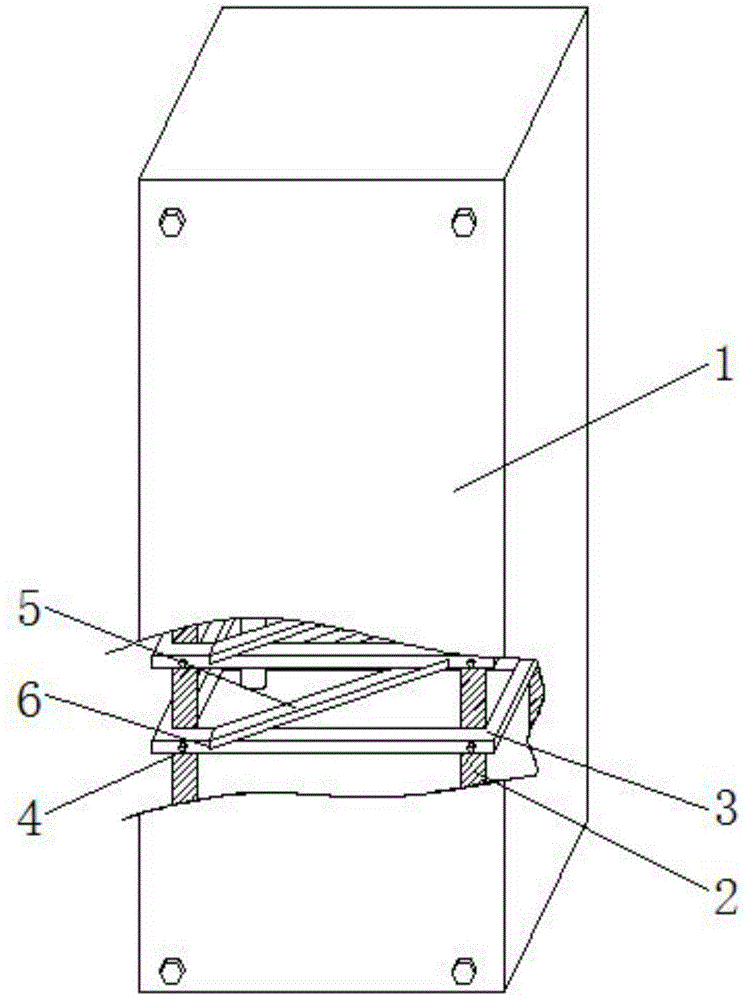

图1为本实用新型整体结构示意图。
图2为本实用新型内部的结构示意图。
图3为本实用新型四个钢杆内部的结构示意图。
图中：1、承载主体；2、钢杆；3、固定框；4、螺栓；5、加强板；6、支撑槽；7、受力杆；8、螺纹孔；9、螺纹杆；10、转帽；11、插槽；12、插块。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1-3，一种建筑施工用承载受力结构，包括承载主体1，所述承载主体1中的边沿四角处均固定插接有钢杆2，所述钢杆2上套接有在竖直方向上等间距分布的多个固定框3，多个所述固定框3上均穿过有螺栓4，且多个所述固定框3通过螺栓4固定安装在钢杆2上，所述固定框3的外侧壁上开设有螺纹孔8，所述固定框3的内侧壁上开设有插槽11，且所述插槽11与螺纹孔8之间相互连通。
具体的，如图1所示，相邻的两个所述固定框3之间均设置有加强板5，所述加强板5倾斜于竖直方向设置。
通过采用上述方案，倾斜设置的加强板5与固定框3之间组成三角形结构，利用三角形结构稳定性原理，使得该承载受力结构的稳定性更高
具体的，如图1所示，所述加强板5的两端均抵紧在支撑槽6的槽面上，所述支撑槽6开设在固定框3上。
通过采用上述方案，加强板5的两端抵紧插接在相邻的两个固定框3上支撑槽6中，使得对加强板5的安装操作更加的简单、方便。
具体的，如图2所示，相邻的两个所述固定框3之间均设置有受力杆7，且所述受力杆7为“V”形结构。
通过采用上述方案，受力杆7能够将该承载受力结构受到的力分担到各个固定框3上，使得其承载受力更加的均匀，承载质量更高。
具体的，如图3所示，所述受力杆7的端部均熔融一体设置有插块12，所述插块12插接在插槽11中，且所述插块12的底端支撑在插槽11的底端槽壁上。
通过采用上述方案，受力杆7通过插块12插接至固定框3上的插槽11中，对其进行限位。
具体的，如图3所示，所述螺纹孔8中转动穿过有螺纹杆9，所述螺纹杆9延伸出螺纹孔8的一端上固定套接有转帽10，所述螺纹杆9穿过螺纹孔8的另一端插接在插块12上的通孔中。
通过采用上述方案，在螺纹孔8中转动螺纹杆9至插进插块12的通孔中，对插块12上的受力杆7进行固定。
需要说明的是，本实用新型为一种建筑施工用承载受力结构，该承载受力结构在建筑施工中进行承载受力时，利用“V”形的受力杆7能够将受到的力分担到各个固定框3上，使得其承载力度更加的均匀，承载效果更好，在受力杆7的安装时，由上到下依次将其端部的插块12插进固定框3的插槽11中，并且在螺纹孔8中转动螺纹杆9，将螺纹杆9的一端转动插进插块12的通孔中，在固定框3上对受力杆7进行固定，相邻的两个固定框3上倾斜的设置有加强板5，加强板5与固定框3之间组成三角形结构，大大的提高了该承载受力结构的稳定性，结构简单，功能实用。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
