技术领域
本实用新型涉及水利相关技术领域，具体为一种水利灌溉装置。
背景技术
灌溉即用水浇地，灌溉原则是灌溉量、灌溉次数和时间要根据药用植物需水特性、生育阶段、气候、土壤条件而定，要适时、适量，合理灌溉。其种类主要有播种前灌水、催苗灌水、生长期灌水及冬季灌水等，为地补充作物所需水分的技术措施，为了保证作物正常生长，获取高产稳产，必须供给作物以充足的水分，在自然条件下，往往因降水量不足或分布的不均匀，不能满足作物对水分要求，因此，必须人为地进行灌溉，以补天然降雨之不足。
但是目前使用的灌溉装置，均采用池塘或者蓄水池对植物进行喷洒灌溉，使得在灌溉的过程中灌溉管道易发生堵塞情况，使得该灌溉的整体效率不佳。
为此，提出一种水利灌溉装置。
实用新型内容
本实用新型的目的在于提供一种水利灌溉装置，采用水箱过滤的方式对植物进行喷洒灌溉，使得在灌溉的过程中灌溉管道不易发生堵塞情况，使得该灌溉的整体效率极佳，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种水利灌溉装置，包括灌溉推车和横杆，所述灌溉推车的上方设置有横杆；
所述灌溉推车的顶端中部安装有水箱，且水箱的顶端安装有盖板，所述水箱的内壁上方粘接有引流板，且水箱的内壁下方粘接有固定块，所述固定块的内部安装有连接条，且连接条的末端外壁安装有连接套筒，所述连接套筒的内部末端安装有伸缩弹簧；
所述横杆分别焊接在水箱的外壁左右两侧，且水箱的内部末端安装有水泵，所述水泵的顶端法兰连接有水管，且水管的表面开设有分水口，所述水管嵌入横杆的内部，且横杆的外壁粘接有夹持框，所述夹持框的内部安装有夹持环，且夹持环的外壁左右两侧均粘接有螺纹杆，所述夹持环的内部粘接有灌溉分水管。
在引流板顶端引流作用下可将雨水顺利引流至水箱的内部，并配合滤网的设置，对进入水箱中的雨水具有过滤的作用，避免对管道的输出造成堵塞，并且滤网采用拆分式设置，便于使用者对滤网的清洗和更换，以利于保持滤网的工作效率，同时在螺纹之间相互配合的作用下，可将灌溉分水管自由旋转折叠，亦可便于使用者对植物的灌溉，并配合吸附磁铁，可将灌溉分水管与分水口之间连接牢固，亦可开始对植物的灌溉。
优选的，所述引流板关于水箱的中心轴对称布置有两组，且引流板为倾斜式结构设置。
引流板可将雨水顺利引流至水箱的内部，避免污水在进入水箱的内部出现迸溅情况。
优选的，所述连接条的末端嵌入连接套筒的内部与伸缩弹簧的顶端紧密贴合，且连接条与固定块之间为卡槽连接，并且固定块的横切面为“凹”字型结构设置。
因伸缩弹簧具有一定的弹性伸缩性能，可通过伸缩弹簧调节连接条的伸出长度，以便于使用者对滤网的拆装，便于使用者对滤网的清洗和更换，以利于保持滤网的工作效率。
优选的，所述连接套筒的末端粘接有滤网，且滤网平行布置有两组，且滤网的孔径呈逐层递减结构设置。
对进入水箱中的雨水具有过滤的作用，避免对管道的输出造成堵塞。
优选的，所述螺纹杆贯穿夹持框的侧壁与夹持框之间螺纹连接，且夹持框的侧壁为开槽式设置，并且夹持框的侧壁槽口内壁为螺纹状布置。
在螺纹之间相互配合的作用下，可将夹持环顺时针方向或者逆时针方向旋转，对可将灌溉分水管自由旋转折叠，可便于使用者对植物灌溉工作的开展。
优选的，所述灌溉分水管的顶端与夹持框的内壁顶端均粘接有吸附磁铁，且灌溉分水管的中轴线与夹持框和分水口的中轴线均重合，并且灌溉分水管的直径均大于夹持框顶端槽口和分水口的直径。
因吸附磁铁具有一定的吸附功能，可通过吸附磁铁将灌溉分水管与分水口之间粘接牢固，使得水箱中的水顺利流入灌溉分水管中，亦可对植物进行全面灌溉。
与现有技术相比，本实用新型的有益效果是：
1.本实用新型，通过引流板的设置，引流板可将雨水顺利引流至水箱的内部，避免污水在进入水箱的内部出现迸溅情况，并且因伸缩弹簧具有一定的弹性伸缩性能，可通过伸缩弹簧调节连接条的伸出长度，以便于使用者对滤网的拆装，便于使用者对滤网的清洗和更换，以利于保持滤网的工作效率；
2.本实用新型，通过滤网的设置，对进入水箱中的雨水具有过滤的作用，避免对管道的输出造成堵塞，并且在螺纹之间相互配合的作用下，可将夹持环顺时针方向或者逆时针方向旋转，对可将灌溉分水管自由旋转折叠，可便于使用者对植物灌溉工作的开展；
3.本实用新型，通过螺纹杆和夹持框的设置，在螺纹之间相互配合的作用下，可将夹持环顺时针方向或者逆时针方向旋转，对可将灌溉分水管自由旋转折叠，可便于使用者对植物灌溉工作的开展，并且因吸附磁铁具有一定的吸附功能，可通过吸附磁铁将灌溉分水管与分水口之间粘接牢固，使得水箱中的水顺利流入灌溉分水管中，亦可对植物进行全面灌溉。
附图说明
图1为本实用新型正视结构示意图；

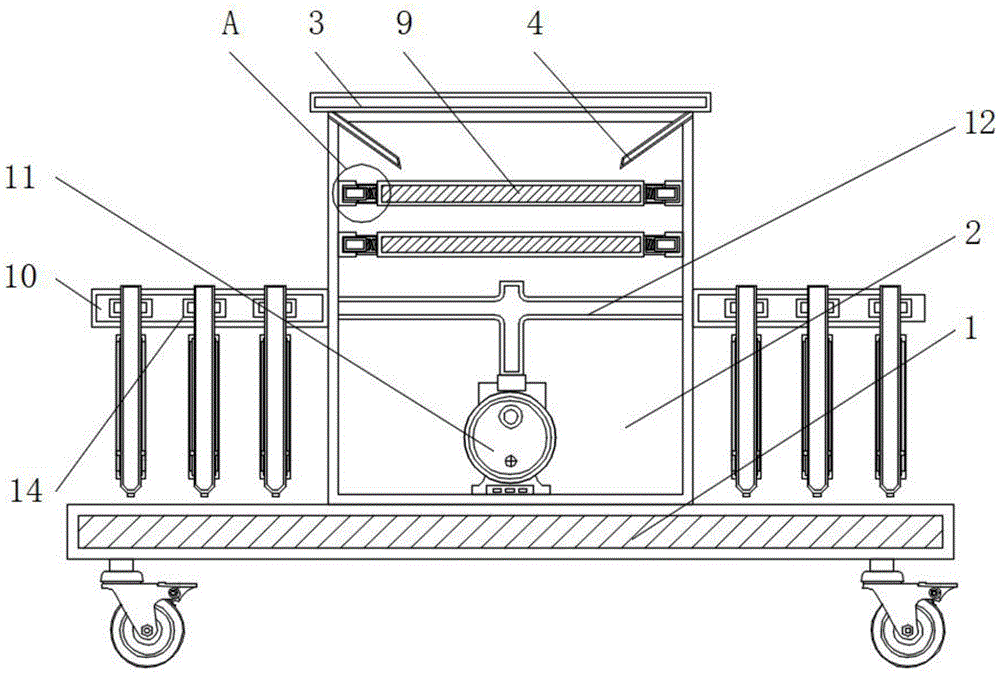

图2为本实用新型正视内部结构示意图；
图3为本实用新型图1中A部放大结构示意图；
图4为本实用新型夹持框和夹持环之间配合结构示意图。
图中：1、灌溉推车；2、水箱；3、盖板；4、引流板；5、固定块；6、连接条；7、连接套筒；8、伸缩弹簧；9、滤网；10、横杆；11、水泵；12、水管；13、分水口；14、夹持框；15、夹持环；16、螺纹杆；17、灌溉分水管；18、吸附磁铁。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种水利灌溉装置，如图1所示，包括灌溉推车1和横杆10，灌溉推车1的上方设置有横杆10；
如图1和图3所示，灌溉推车1的顶端中部安装有水箱2，且水箱2的顶端安装有盖板3，水箱2的内壁上方粘接有引流板4，且水箱2的内壁下方粘接有固定块5，固定块5的内部安装有连接条6，且连接条6的末端外壁安装有连接套筒7，连接套筒7的内部末端安装有伸缩弹簧8；
如图2和图4所示，横杆10分别焊接在水箱2的外壁左右两侧，且水箱2的内部末端安装有水泵11，水泵11的顶端法兰连接有水管12，且水管12的表面开设有分水口13，水管12嵌入横杆10的内部，且横杆10的外壁粘接有夹持框14，夹持框14的内部安装有夹持环15，且夹持环15的外壁左右两侧均粘接有螺纹杆16，夹持环15的内部粘接有灌溉分水管17。
通过采用上述技术方案，在引流板4顶端引流作用下可将雨水顺利引流至水箱2的内部，并配合滤网9的设置，对进入水箱2中的雨水具有过滤的作用，避免对管道的输出造成堵塞，并且滤网9采用拆分式设置，便于使用者对滤网9的清洗和更换，以利于保持滤网9的工作效率，同时在螺纹之间相互配合的作用下，可将灌溉分水管17自由旋转折叠，亦可便于使用者对植物的灌溉，并配合吸附磁铁18，可将灌溉分水管17与分水口13之间连接牢固，亦可开始对植物的灌溉。
具体的，如图1所示，引流板4关于水箱2的中心轴对称布置有两组，且引流板4为倾斜式结构设置。
通过采用上述技术方案，引流板4可将雨水顺利引流至水箱2的内部，使用该装置时，避免污水在进入水箱2的内部出现迸溅情况。
具体的，如图3所示，连接条6的末端嵌入连接套筒7的内部与伸缩弹簧8的顶端紧密贴合，且连接条6与固定块5之间为卡槽连接，并且固定块5的横切面为“凹”字型结构设置。
通过采用上述技术方案，因伸缩弹簧8具有一定的弹性伸缩性能，可通过伸缩弹簧8调节连接条6的伸出长度，以便于使用者对滤网9的拆装，使用该装置时，便于使用者对滤网9的清洗和更换，以利于保持滤网9的工作效率。
具体的，如图1所示，连接套筒7的末端粘接有滤网9，且滤网9平行布置有两组，且滤网9的孔径呈逐层递减结构设置。
通过采用上述技术方案，对进入水箱2中的雨水具有过滤的作用，使用该装置时，避免对管道的输出造成堵塞。
具体的，如图4所示，螺纹杆16贯穿夹持框14的侧壁与夹持框14之间螺纹连接，且夹持框14的侧壁为开槽式设置，并且夹持框14的侧壁槽口内壁为螺纹状布置。
通过采用上述技术方案，在螺纹之间相互配合的作用下，可将夹持环15顺时针方向或者逆时针方向旋转，对可将灌溉分水管17自由旋转折叠，使用该装置时，可便于使用者对植物灌溉工作的开展。
具体的，如图4所示，灌溉分水管17的顶端与夹持框14的内壁顶端均粘接有吸附磁铁18，且灌溉分水管17的中轴线与夹持框14和分水口13的中轴线均重合，并且灌溉分水管17的直径均大于夹持框14顶端槽口和分水口13的直径。
通过采用上述技术方案，因吸附磁铁18具有一定的吸附功能，可通过吸附磁铁18将灌溉分水管17与分水口13之间粘接牢固，使用该装置时，使得水箱2中的水顺利流入灌溉分水管17中，亦可对植物进行全面灌溉。
工作原理：首先在下雨天气时将灌溉推车1顶端的盖板3打开，此时雨水在引流板4的引流作用下将水顺利引流至水箱2的内部，并透过滤网9的孔径沉入水箱2的内部，此时滤网9可对雨水中的杂质进行过滤，然后待水箱2内部数量的水到达一定深度后，将盖板3安装在水箱2的顶端，然后将螺纹杆16顺时针方向旋转，此时螺纹杆16带动夹持环15顺时针方向旋转，至夹持环15内壁的水管12顶端与夹持框14的顶端端口相互贴合，此时在吸附磁铁18之间相互吸附的作用下，亦可将灌溉分水管17与夹持框14之间连接牢固，其次打开水泵11的电源开关，此时水管12在水泵11工作的作用下可将水箱2内部的水通过分水口13输送至灌溉分水管17，亦可对植物进行灌溉，最后待对植物灌溉完毕后，关闭水泵11的电源开关，此时水泵11停止工作，再将灌溉分水管17折叠旋转至原位，其中水泵11型号为PW-175EAH，就这样完成该水利灌溉装置的使用过程，本实用新型涉及到的电性技术均为现有技术。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
