技术领域
本实用新型涉及拆卸维修技术领域，具体为一种环保设备的拆卸维修装置。
背景技术
环保设备是指用于控制环境污染、环保活性炭改善环境质量而有生产单位或建筑安装单位制造和建造出来的机械产品、构筑物及系统。环保设备还应包括输送含污染物流体物质的动力设备，如水泵、风机、输送机等；同时还包括保证污染防治设施正常运行的监测控制仪表仪器，如检测仪器、压力表、流量监测装置等。目前环保设备安装和维修用设备还需要进步，以更好地服务安装和维修工作。
但是现有的环保设备在维修的时候，没有专门的维修平台，需要放在地上进行检修，经常弄的工作现场一片狼藉，残留的油污很难以清理，拆卸不方便，拆掉的螺栓容易丢失，不能对环保设备进行清洁的问题。
为此，提出一种环保设备的拆卸维修装置。
实用新型内容
本实用新型的目的在于提供一种环保设备的拆卸维修装置，能够集工具箱、检修台，夹持机构和供电箱为一体，为环保设备提供一个检修平台，掉落的灰渣，油污能够得到收集，便于统一处理，工具随手可得，提高检修效率，还能对环保设备进行清洁，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种环保设备的拆卸维修装置，包括机架体，支架，配电柜，储物柜，夹装机构和废料收集箱，所述机架体底部安装有螺纹调节底脚；所述支架通过螺栓安装在机架体上；所述配电柜设置在支架的右侧，并通过螺栓与机架体连接；所述储物柜设置在支架的左侧，并通过螺栓与机架体连接；所述夹装机构分别与机架体和支架通过螺栓固定；所述废料收集箱设置在支架的正下方，并与机架体焊接。
优选的，所述配电柜采用冷轧板制成的矩形柜体，其内设置有断路器和多孔插排，插排通过导线与断路器连接，断路器通过导线与市电连接。
优选的，所述夹装机构包括气控柜，空气压缩泵，减压油雾器，三通阀，气控阀，气管，吹风枪，双推杆气缸和夹板，所述气控柜通过螺栓安装在机架体上；所述空气压缩泵设置在气控柜内；所述减压油雾器通过螺栓固定在气控柜内，并通过气管与空气压缩泵连接；所述三通阀与减压油雾器通过气管连接；所述气控阀通过气管分别与三通阀和双推杆气缸连接；所述气管设置多段；所述吹风枪通过软管与三通阀连接；所述双推杆气缸设置两个，均通过螺栓安装在支架上；所述夹板设置两个，均与双推杆气缸的推杆通过螺栓连接。
优选的，所述储物柜采用铝合金材质制成的柜体，其内部设置有多个隔板，隔板将储物柜分隔成多个腔体，且大小不一。
优选的，所述废料收集箱包括集料箱，滑架，箱顶沿和拉手，所述集料箱设置为矩形状；所述滑架其纵截面设置为L状，采用2个，均焊接在机架体的底部；所述箱顶沿焊接在集料箱的顶部，嵌装在滑架内，并滑动连接；所述拉手采用2个，焊接在集料箱的两侧。
优选的，所述空气压缩泵采用FUJ型小型空气压缩机，并与配电柜中的断路器通过导线连接；所述减压油雾器具体采用BFC4000型。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型，通过设置配电柜，在环保设备进行维修的时候，方便了维修人员的用电，便于对环保设备进行测试等工作；
2、本实用新型，通过设置夹装机构，在固定环保设备的时候，首先将环保设备放置在支架上，然后通过气控阀控制双推杆气缸动作，双推杆气缸通过夹板将固定环保设备固定，方便了检修人员对环保设备的拆卸和检修，需要对环保设备进行清洁的时候，利用吹风枪对环保设备进行油污吹落或者灰尘清除；
3、本实用新型，通过设置储物柜，能够放置各种检修工具，方便了检修人员在检修的时候的取用，提高了检修效率，也方便了拆卸掉的螺栓的放置，有效的防止出现丢失的现象；
4、本实用新型，通过设置废料收集箱，能对检修时掉落的油污或者生锈杂质进行收集，方便了后期的统一处理，并保证了工作现场的清洁性。
附图说明

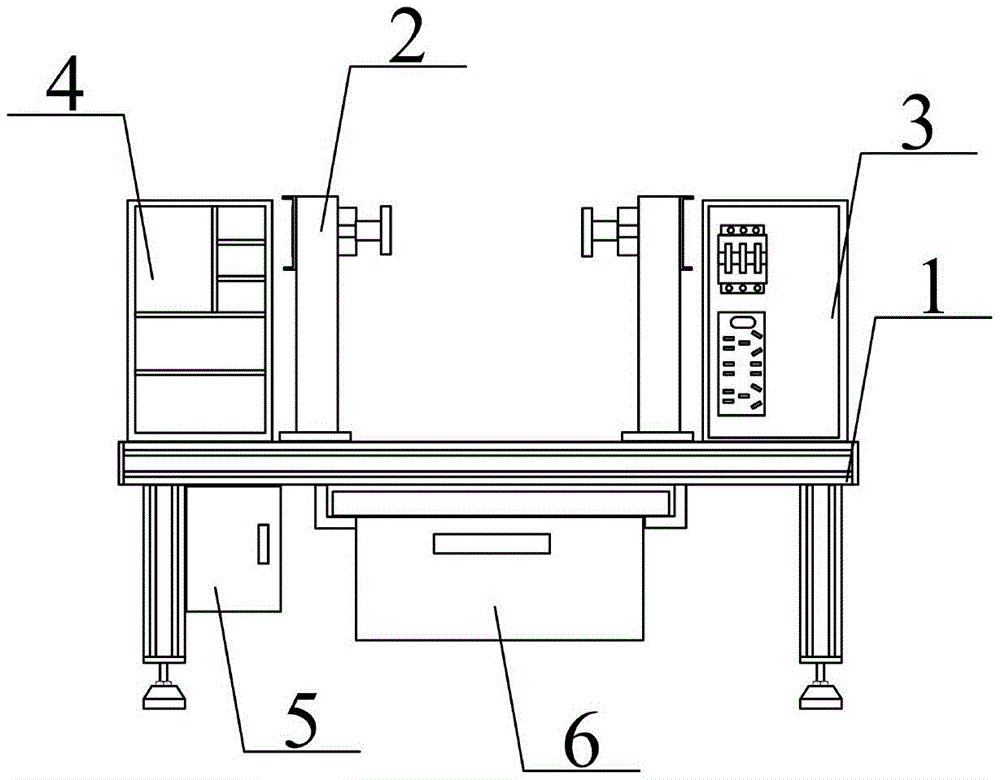

图1为本实用新型的结构示意图；
图2为本实用新型的夹装机构结构示意图；
图3为本实用新型的废料收集箱结构示意图。
图中：1、机架体；2、支架；3、配电柜；4、储物柜；5、夹装机构；51、气控柜；52、空气压缩泵；53、减压油雾器；54、三通阀；55、气控阀；56、气管；57、吹风枪；58、双推杆气缸；59、夹板；6、废料收集箱；61、集料箱；62、滑架；63、箱顶沿；64、拉手。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种环保设备的拆卸维修装置，如图1和3所示，包括机架体1，支架2，配电柜3，储物柜4，夹装机构5和废料收集箱6，所述机架体1底部安装有螺纹调节底脚；所述支架2通过螺栓安装在机架体1上；所述配电柜3设置在支架2的右侧，并通过螺栓与机架体1连接；所述储物柜4设置在支架2的左侧，并通过螺栓与机架体1连接；所述夹装机构5分别与机架体1和支架2通过螺栓固定；所述废料收集箱6设置在支架2的正下方，并与机架体1焊接。
具体的，如图1所示，所述配电柜3采用冷轧板制成的矩形柜体，其内设置有断路器和多孔插排，插排通过导线与断路器连接，断路器通过导线与市电连接。
通过采用上述技术方案，在环保设备进行维修的时候，方便了维修人员的用电，便于对环保设备进行测试等工作。
具体的，如图2所示，所述夹装机构5包括气控柜51，空气压缩泵52，减压油雾器53，三通阀54，气控阀55，气管56，吹风枪57，双推杆气缸58和夹板59，所述气控柜51通过螺栓安装在机架体1上；所述空气压缩泵52设置在气控柜51内；所述减压油雾器53通过螺栓固定在气控柜51内，并通过气管56与空气压缩泵52连接；所述三通阀54与减压油雾器53通过气管56连接；所述气控阀55通过气管56分别与三通阀54和双推杆气缸58连接；所述气管56设置多段；所述吹风枪57通过软管与三通阀54连接；所述双推杆气缸58设置两个，均通过螺栓安装在支架2上；所述夹板59设置两个，均与双推杆气缸58的推杆通过螺栓连接；所述空气压缩泵52采用FUJ型小型空气压缩机，并与配电柜3中的断路器通过导线连接；所述减压油雾器53具体采用BFC4000型。
通过采用上述技术方案，在固定环保设备的时候，首先将环保设备放置在支架2上，然后通过气控阀55控制双推杆气缸58动作，双推杆气缸58通过夹板59将固定环保设备固定，方便了检修人员对环保设备的拆卸和检修，需要对环保设备进行清洁的时候，利用吹风枪57对环保设备进行油污吹落或者灰尘清除。
具体的，如图1所示，所述储物柜4采用铝合金材质制成的柜体，其内部设置有多个隔板，隔板将储物柜4分隔成多个腔体，且大小不一。
通过采用上述技术方案，能够放置各种检修工具，方便了检修人员在检修的时候的取用，提高了检修效率，也方便了拆卸掉的螺栓的放置，有效的防止出现丢失的现象。
具体的，如图3所示，所述废料收集箱6包括集料箱61，滑架62，箱顶沿63和拉手64，所述集料箱61设置为矩形状；所述滑架62其纵截面设置为L状，采用2个，均焊接在机架体1的底部；所述箱顶沿63焊接在集料箱61的顶部，嵌装在滑架62内，并滑动连接；所述拉手64采用2个，焊接在集料箱61的两侧。
通过采用上述技术方案，在检修前，首先将集料箱61卡接在滑架62上，能对检修时掉落的油污或者生锈杂质进行收集，方便了后期的统一处理，并保证了工作现场的清洁性。
工作原理：在检修前，首先将集料箱61卡接在滑架62上，配电柜3方便了维修人员的用电，便于对环保设备进行测试等工作，检修时，将环保设备放置在支架2上，然后通过气控阀55控制双推杆气缸58动作，双推杆气缸58通过夹板59将固定环保设备固定，方便了检修人员对环保设备的拆卸和检修，需要对环保设备进行清洁的时候，利用吹风枪57对环保设备进行油污吹落或者灰尘清除，掉落的油污或者生锈杂质进入废料收集箱6，方便了后期的统一处理，并保证了工作现场的清洁性，储物柜4能够放置各种检修工具，方便了检修人员在检修的时候的取用，提高了检修效率，也方便了拆卸掉的螺栓的放置，有效的防止出现丢失的现象。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
