技术领域
本实用新型涉及水利工程技术领域，更具体的，涉及一种用于水利工程桩基的安全搬运装置。
背景技术
基桩由基桩和联接于桩顶的承台共同组成，若桩身全部埋于土中，承台底面与土体接触，则称为低承台桩基；若桩身上部露出地面而承台底位于地面以上，则称为高承台桩基，建筑桩基通常为低承台桩基础，高层建筑中，桩基础应用广泛，水利桩基有大有小，有长有短，而且水利工程中桩基的需求量比较大，
水利工程桩基有大有小，有长有短，而且水利工程中桩基的需求量比较大，有很多的桩基是较重且直径比较大的，人工搬运会非常麻烦，而且不能对桩基进行防护，在搬运工程中容易造成桩基碰撞损伤，影响桩基的使用，从而会出现操作的安全性不高，作业的效率比较低的现象，因此，我们急需提供出一种用于水利工程桩基的安全搬运装置。
实用新型内容
本实用新型旨在于解决背景中的问题，从而提供一种用于水利工程桩基的安全搬运装置。
为实现上述目的，本实用新型提供如下技术方案：一种用于水利工程桩基的安全搬运装置，包括底板、支撑脚、万向轮、手推杆、承载板和支撑机构，所述底板的底部固定连接有支撑脚，所述支撑脚的底部活动连接有万向轮，所述万向轮的表面活动连接有刹车片，所述底板的左端固定连接有手推杆，所述底板的表面设置有滑槽，所述滑槽的内部设置有滑块，所述滑块的内侧固定连接有连接板，所述连接板的右侧设置有转动轴，所述转动轴的右侧设置有承载板，所述承载板的底部活动连接有滚轮，所述承载板的顶部设置有凹槽，所述凹槽的内部固定连接有隔板，所述隔板与凹槽之间的夹缝设置有支撑机构。
优选的，所述支撑机构包括固定套杆、缓冲弹簧、伸缩柱、弧形挡板和橡胶垫层，所述固定套杆固定连接于凹槽的内部，所述伸缩柱通过缓冲弹簧活动连接于固定套杆的内部，所述伸缩柱的顶端固定连接有弧形挡板，所述弧形挡板的表面固定连接有橡胶垫层。
优选的，所述滑块滑动连接于滑槽的内部，且承载板与连接板之间通过转动轴转动连接。
优选的，所述手推杆呈弯曲形状，且手推杆中手持部的表面设置有防滑螺纹槽。
优选的，所述滚轮的表面设置有橡胶套。
优选的，所述隔板的数量为两个，且两个隔板呈等距分布。
本实用新型提供了一种用于水利工程桩基的安全搬运装置，具有以下有益效果：
1、该种用于水利工程桩基的安全搬运装置设置有滑槽和滑块，工作人员可通过将滑块滑动至滑槽的最右端，并将承载板的右端通过转动轴转动至地面上，可将桩基更加容易地搬运到指点的卸货地，省时省力，提高该装置的实用性。
2、该种用于水利工程桩基的安全搬运装置设置有支撑机构，桩基放置于弧形挡板上后，会推动伸缩柱向下移动，同时挤压着缓冲弹簧，而缓冲弹簧产生一个反方向的作用力使得桩基能够在运输过程中保持稳定，大大提高了桩基运输时的安全性。
3、该种用于水利工程桩基的安全搬运装置设置有隔板，通过设置有两个隔板，能够将凹槽形成三个独立的空间，用来安放桩基，大大地扩大了桩基的搬运效率，且能够在运输中避免桩基之间的相互碰撞。
附图说明

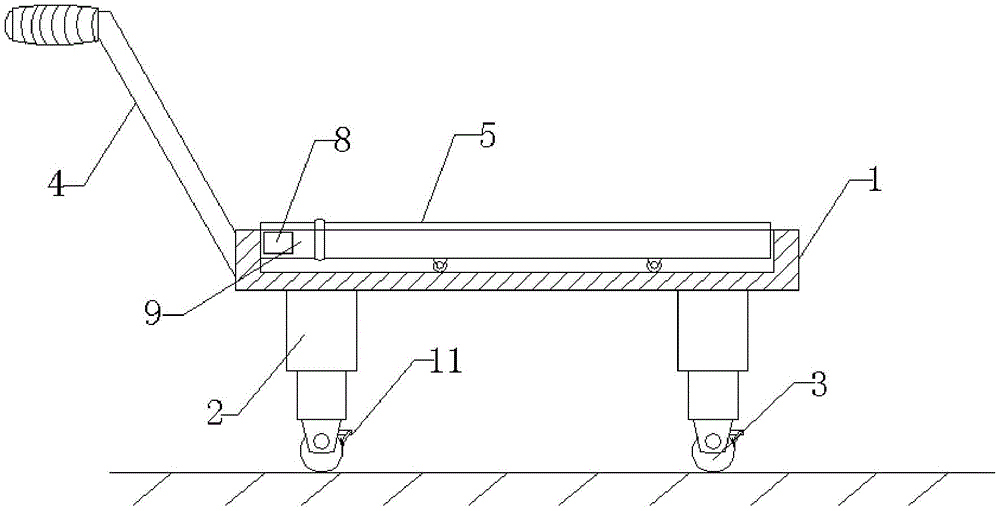

图1为本实用新型的整体结构示意图。
图2为本实用新型的承载板移动结构示意图。
图3为本实用新型的整体结构俯视图。
图4为本实用新型的承载板内部结构示意图。
图1-4中：底板1、支撑脚2、万向轮3、手推杆4、承载板5、支撑机构6、固定套杆61、缓冲弹簧62、伸缩柱63、弧形挡板64、橡胶垫层65、滑槽7、滑块8、连接板9、转动轴10、刹车片11、凹槽12、隔板13、滚轮14。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至4，本实用新型实施例中，一种用于水利工程桩基的安全搬运装置，包括底板1、支撑脚2、万向轮3、手推杆4、承载板5和支撑机构6，底板1的底部固定连接有支撑脚2，支撑脚2的底部活动连接有万向轮3，万向轮3的表面活动连接有刹车片11，底板1的左端固定连接有手推杆4，底板1的表面设置有滑槽7，滑槽7的内部设置有滑块8，滑块8的内侧固定连接有连接板9，连接板9的右侧设置有转动轴10，转动轴10的右侧设置有承载板5，承载板5的底部活动连接有滚轮14，承载板5的顶部设置有凹槽12，凹槽12的内部固定连接有隔板13，隔板13与凹槽12之间的夹缝设置有支撑机构6。
本实用新型中，支撑机构6包括固定套杆61、缓冲弹簧62、伸缩柱63、弧形挡板64和橡胶垫层65，固定套杆61固定连接于凹槽12的内部，伸缩柱63通过缓冲弹簧62活动连接于固定套杆61的内部，伸缩柱63的顶端固定连接有弧形挡板64，弧形挡板64的表面固定连接有橡胶垫层65，橡胶垫层65能够避免桩基表面磨损，提高了桩基运输时的安全性，且桩基通过伸缩柱63挤压缓冲弹簧62，能够得到一个反作用力，进一步来加强桩基的稳定性。
本实用新型中，滑块8滑动连接于滑槽7的内部，且承载板5与连接板9之间通过转动轴10转动连接，在对桩基进行卸货时，能够将滑块8滑动至滑槽7的最右端，再通将承载板5的右端转动至地平面后，直接将桩基运送至地面上，省时省力，提高桩基搬运的工作效率。
本实用新型中，手推杆4呈弯曲形状，且手推杆4中手持部的表面设置有防滑螺纹槽，更加省力地将该搬运装置进行位移，且防滑螺纹槽能够加大工作人员手部与手推杆4之间的摩擦力，防止出现打滑现象而造成工作上的失误。
本实用新型中，滚轮14的表面设置有橡胶套，更加容易地将承载板5上的桩基进行位移，且能够防止在移动过程中发出噪音，从而给工作人员营造一个安静舒适的工作环境。
本实用新型中，隔板13的数量为两个，且两个隔板13呈等距分布，能够在凹槽12内隔出两个桩基的存放空间，加大搬运的效率，也能够在桩基搬运过程中，提高对桩基的限定保护作用。
在使用本实用新型一种用于水利工程桩基的安全搬运装置时，首先工作人员可将桩基搬运至凹槽12内，并放置于对应的弧形挡板64上，橡胶垫层65能够避免磨损桩基表面，且由于桩基自身的重量过大，会将伸缩柱63下移并挤压缓冲弹簧62，而缓冲弹簧62会产生一个反向的作用力推动伸缩柱63上移，以此来提高桩基的稳定性；然后工作人员可抓握住手推杆4将该搬运装置通过万向轮3移动至卸货地点后，将刹车片11移动至万向轮3的表面锁紧限位后，可以将连接板9通过滑块8向右侧滑动于滑槽7内，直至将滑块8滑到最右端，再将承载板5的右端通过转动轴10转动至地平面上，直接将桩基取下即可。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
