一种光伏生产线上的人工敷设工位操作输送平台

技术领域

本实用新型涉及输送平台技术领域，尤其涉及一种光伏生产线上的人工敷设工位操作输送平台。

背景技术

人工敷设工位是光伏生产线上操作人员用来在上面完成贴高温胶带、焊接组件汇流、铺设绝缘条及铺设上层EVA/背板的，经检索，授权公告号为CN208014719U的专利文件公开了光伏生产线上的人工敷设工位操作输送平台，包括：拼接架体，拼接架体底部设置有多个可调地脚；多个碳钢架同步带敷设工位单元，每个碳钢架同步带敷设工位单元包括三列同步带输送部分，三列同步带输送部分均匀分布同步运行，以减小太阳能电池组件的跨度，其中每个碳钢架同步带敷设工位单元设置有照明装置，以方便排版；多层EVA放置板，其通过长支架间隔设置于两个碳钢架同步带敷设工位单元的中间上方位置；以及操控界面。

但上述设计还存在不足之处，上述设计，放置板的高度是固定的，而不同的身高的工作人员在取应放置板的的物料时，存在着取用不便，不便于对放置板进行调节的问题，因此我们提出了一种光伏生产线上的人工敷设工位操作输送平台用于解决上述问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在不便于对放置板进行调节的缺点，而提出的一种光伏生产线上的人工敷设工位操作输送平台。

为了实现上述目的，本实用新型采用了如下技术方案：

一种光伏生产线上的人工敷设工位操作输送平台，包括输送平台本体和位于输送平台本体上的支撑架，所述支撑架上滑动套设有滑动座，滑动座上焊接有放置盘，滑动座上开设有滑动孔，且支撑架与滑动孔滑动连接，支撑架的一侧开设有多个固定槽，滑动孔的一侧内壁上开设有矩形槽，矩形槽内滑动安装有矩形杆，且矩形杆与固定槽相适配，矩形杆的一侧开设有螺纹槽，矩形槽的一侧内壁上开设有转动孔，螺纹槽内螺纹安装有丝杆，且丝杆与转动孔转动连接，丝杆的一端延伸至滑动座的外侧并固定安装有转板。

优选的，所述滑动孔的另一侧内壁上开设有卡槽，支撑架的另一侧开设有多个第一槽，第一槽内滑动安装有卡座，且卡座与对应的卡槽相适配，由于设置有卡座和卡槽，能够加强对滑动座的固定。

优选的，所述卡座的一侧固定安装有固定弹簧的一端，固定弹簧的另一端固定安装在第一槽的内壁上，由于设置有固定弹簧，能够使得卡座进行复位。

优选的，所述卡座的一侧固定安装有横杆的一端，横杆的另一端延伸至对应的固定槽内并固定啊在有推板，由于设置有推板，推板的一端通过横杆能够带动卡座进行移动。

优选的，所述第一槽的两侧内壁上均开设有限位槽，卡座的两侧均固定安装有限位座，且限位座与对应的限位槽滑动连接，由于设置有限位座和限位槽，能够使得卡座进行稳定的移动。

优选的，所述第一槽的一侧内壁上开设有移动孔，且横杆与移动孔滑动连接，由于设置有移动孔，能够使得横杆进行稳定的移动。

本实用新型中，所述一种光伏生产线上的人工敷设工位操作输送平台当对放置盘进行高度调节时，首先转动转板，转板带动丝杆进行转动，丝杆通过螺纹槽带动矩形杆进行移动，使得矩形杆脱离对应的固定槽，在固定弹簧的弹力作用下，那能够使得卡座收纳到第一槽内，从而解除对滑动座的固定，移动滑动座，滑动座带动放置盘进行移动，当放置盘移动到合适的位置后，反向转动转板，转板带动丝杆进行转动，丝杆带动矩形杆进行移动并卡入对应的固定槽内，矩形杆对推板进行挤压，推板通过横杆带动卡座进行移动，使得卡座拉伸固定弹簧并卡入卡槽内，从而能够对滑动座进行固定，从而能够对放置盘进行高度调节。

本实用新型设计合理，结构简单，操作方便，能够对放置盘进行高度调节，从而方便不同身高的工作人员进行使用。

附图说明

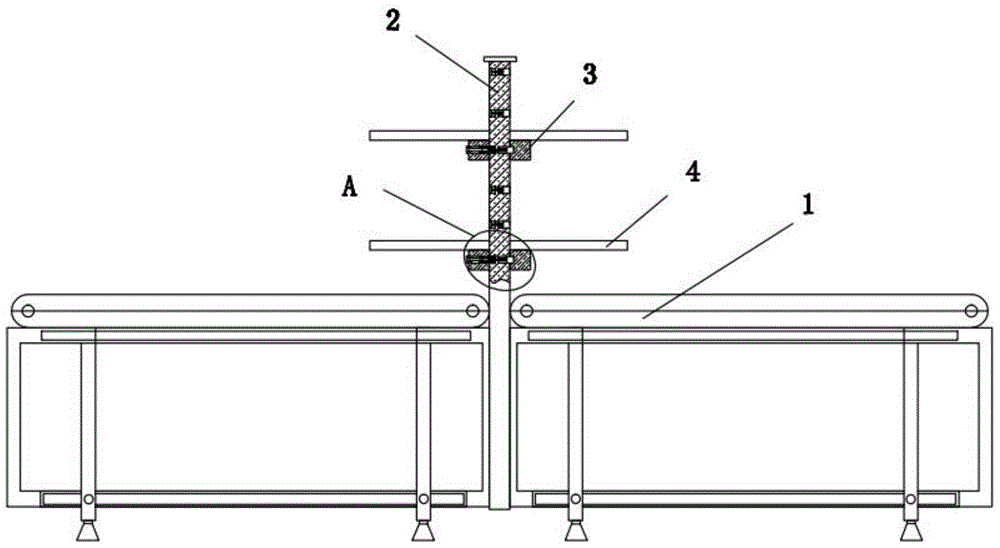

图1为本实用新型提出的一种光伏生产线上的人工敷设工位操作输送平台的结构示意图；

图2为本实用新型提出的一种光伏生产线上的人工敷设工位操作输送平台的A部分结构示意图；

图3为本实用新型提出的一种光伏生产线上的人工敷设工位操作输送平台的B部分结构示意图。

图中：1、输送平台本体；2、支撑架；3、滑动座；4、放置盘；5、滑动孔；6、固定槽；7、矩形槽；8、矩形杆；9、螺纹槽；10、转动孔；11、丝杆；12、转板；13、推板；14、固定弹簧；15、卡槽；16、第一槽；17、卡座；18、横杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种光伏生产线上的人工敷设工位操作输送平台，包括输送平台本体1和位于输送平台本体1上的支撑架2，支撑架2上滑动套设有滑动座3，滑动座3上焊接有放置盘4，滑动座3上开设有滑动孔5，且支撑架2与滑动孔5滑动连接，支撑架2的一侧开设有多个固定槽6，滑动孔5的一侧内壁上开设有矩形槽7，矩形槽7内滑动安装有矩形杆8，且矩形杆8与固定槽6相适配，矩形杆8的一侧开设有螺纹槽9，矩形槽7的一侧内壁上开设有转动孔10，螺纹槽9内螺纹安装有丝杆11，且丝杆11与转动孔10转动连接，丝杆11的一端延伸至滑动座3的外侧并固定安装有转板12。

优选的，滑动孔5的另一侧内壁上开设有卡槽15，支撑架2的另一侧开设有多个第一槽16，第一槽16内滑动安装有卡座17，且卡座17与对应的卡槽15相适配，由于设置有卡座17和卡槽15，能够加强对滑动座3的固定。

优选的，卡座17的一侧固定安装有固定弹簧14的一端，固定弹簧14的另一端固定安装在第一槽16的内壁上，由于设置有固定弹簧14，能够使得卡座17进行复位。

优选的，卡座17的一侧固定安装有横杆18的一端，横杆18的另一端延伸至对应的固定槽6内并固定啊在有推板13，由于设置有推板13，推板13的一端通过横杆18能够带动卡座17进行移动。

优选的，第一槽16的两侧内壁上均开设有限位槽，卡座17的两侧均固定安装有限位座，且限位座与对应的限位槽滑动连接，由于设置有限位座和限位槽，能够使得卡座17进行稳定的移动。

优选的，第一槽16的一侧内壁上开设有移动孔，且横杆18与移动孔滑动连接，由于设置有移动孔，能够使得横杆18进行稳定的移动。

本实用新型中，当对放置盘4进行高度调节时，首先转动转板12，转板12带动丝杆11进行转动，丝杆11通过螺纹槽9带动矩形杆8进行移动，使得矩形杆8脱离对应的固定槽6，在固定弹簧14的弹力作用下，那能够使得卡座17收纳到第一槽16内，从而解除对滑动座3的固定，移动滑动座3，滑动座3带动放置盘4进行移动，当放置盘4移动到合适的位置后，反向转动转板12，转板12带动丝杆11进行转动，丝杆11带动矩形杆8进行移动并卡入对应的固定槽6内，矩形杆8对推板13进行挤压，推板13通过横杆18带动卡座17进行移动，使得卡座17拉伸固定弹簧14并卡入卡槽15内，从而能够对滑动座3进行固定，从而能够对放置盘4进行高度调节，从而方便不同身高的工作人员进行使用。
