技术领域
本实用新型涉及市政污水处理技术领域，具体是一种市政污水用墙面排出口除苔藓装置。
背景技术
现有的苔藓类在市政污水排水口外侧疯长，加水市政污水排水口环境较差导致清洗难度大大增加，只能采用人工使用器具对墙面进行清洗，费时费力极其不便，且整个过程清洁效率不高，而且很难抑制苔藓复发的问题；且现有的市政污水用墙面排出口除苔藓通常使用人力将清洗工具固定在墙面上，但是实际的工作状况却比较苛刻，清洗工具不能很好的吸附在墙面表面，容易掉落，造成设备损坏、人员砸伤的问题。
实用新型内容
本实用新型旨在于解决现有技术中存在的缺点，提供一种市政污水用墙面排出口除苔藓装置。
为实现上述目的，本实用新型提供如下技术方案，一种市政污水用墙面排出口除苔藓装置，包括便携式喷淋机和软管，所述便携式喷淋机右侧固定设置有软管，所述软管远离便携式喷淋机一端固定安装有工作组件，所述工作组件包括安装框架、喷嘴、滑槽、插条和钢丝，所述软管远离便携式喷淋机一端通过螺栓固定安装有安装框架，所述安装框架右侧通过螺栓固定安装有喷嘴，所述安装框架上下两端均开口设置有滑槽，所述滑槽内活动连接有插条，所述插条右侧通过螺栓固定安装有钢丝，所述安装框架左侧顶端通过转轴转动连接有连杆，所述连杆顶端开口设置有凹槽，所述连杆外侧活动连接有套筒，所述套筒内部顶端固定设置有限位块，所述套筒底端通过转轴转动连接有撑杆。
进一步的，所述喷嘴在安装框架上呈网格状均匀排列设置，且喷嘴通过多个Y型管配合主管路与软管连接。
进一步的，所述插条与滑槽相互吻合，且插条与滑槽之间通过螺栓固定连接。
进一步的，所述撑杆底端与便携式喷淋机之间通过转轴转动连接，且便携式喷淋机一侧设有配套使用的蓄电池与把手。
进一步的，所述连杆通过凹槽与套筒相互吻合进行左右滑动连接。
进一步的，所述撑杆的长度为连杆的四分之一，且撑杆的与连杆均由铝合金材质制成。
本实用新型提供了一种市政污水用墙面排出口除苔藓装置，具有以下有益效果：
1、本实用优点在于，使用者只需来回抽拉连杆即可对安装框架的喷淋角度进行调整，接着便携式喷淋机产生的高压喷水通过安装框架上呈网格状均匀排列设置的喷嘴对市政污水墙面排出口表面的苔藓进行喷除，并配合插条右侧的钢丝对市政污水墙面进行摩擦刮除，整个清洗过程更加方便，且节约时间。
2、其次，在调整安装框架的喷淋角度时，由于连杆通过凹槽与套筒相互吻合进行左右滑动连接，同时撑杆底端与便携式喷淋机之间通过转轴转动连接，使其能够自适应调节安装框架与墙面的角度，保证清洗过程安全平稳，同步性好。
附图说明

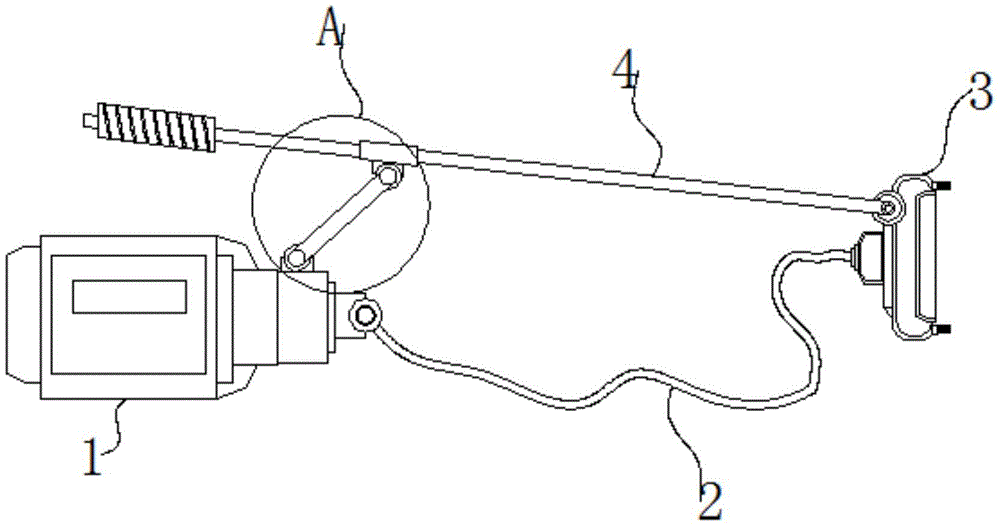

图1为本实用新型的整体结构示意图。
图2为本实用新型的工作组件整体示意图。
图3为本实用新型的图1的A处放大示意图。
图1-3中：便携式喷淋机1、软管2、工作组件3、安装框架301、喷嘴302、滑槽303、插条304、钢丝305、连杆4、凹槽401、套筒402、限位块403、撑杆404。
具体实施方式
基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
请参阅图1-3中，
本实施例提供的一种市政污水用墙面排出口除苔藓装置，包括便携式喷淋机1和软管2，便携式喷淋机1右侧固定设置有软管2，软管2远离便携式喷淋机1一端固定安装有工作组件3，工作组件3包括安装框架301、喷嘴302、滑槽303、插条304和钢丝305，软管2远离便携式喷淋机1一端通过螺栓固定安装有安装框架301，安装框架301右侧通过螺栓固定安装有喷嘴302，安装框架301上下两端均开口设置有滑槽303，滑槽303内活动连接有插条304，插条304右侧通过螺栓固定安装有钢丝305，安装框架301左侧顶端通过转轴转动连接有连杆4，连杆4顶端开口设置有凹槽401，连杆4外侧活动连接有套筒402，套筒402内部顶端固定设置有限位块403，套筒402底端通过转轴转动连接有撑杆404。
进一步的，喷嘴302在安装框架301上呈网格状均匀排列设置，且喷嘴302通过多个Y型管配合主管路与软管2连接，便携式喷淋机1产生的高压喷水通过安装框架301上呈网格状均匀排列设置的喷嘴302对市政污水墙面排出口表面的苔藓进行喷除。
进一步的，插条304与滑槽303相互吻合，且插条304与滑槽303之间通过螺栓固定连接，配合插条304右侧的钢丝305对市政污水墙面进行摩擦刮除，整个清洗过程更加方便，且节约时间，同时也便于拆卸替换。
进一步的，撑杆404底端与便携式喷淋机1之间通过转轴转动连接，且便携式喷淋机1一侧设有配套使用的蓄电池与把手，使用者通过便携式喷淋机1一侧的把手进行固定，接着另一只手握紧连杆4进行调整。
进一步的，连杆4通过凹槽401与套筒402相互吻合进行左右滑动连接，在调整安装框架301的喷淋角度时，使其能够自适应调节安装框架301与墙面的角度，保证清洗过程安全平稳，同步性好。
进一步的，撑杆404的长度为连杆4的四分之一，且撑杆404的与连杆4均由铝合金材质制成，由于安装框架301与连杆4之间通过转轴转动连接，且撑杆404底端与便携式喷淋机1之间通过转轴转动连接，在实际使用过程中，使用者只需来回抽拉连杆4即可对安装框架301的喷淋角度进行调整。
在使用本实用新型一种市政污水用墙面排出口除苔藓装置时，首先使用者通过便携式喷淋机1一侧的把手进行固定，接着另一只手握紧连杆4，由于安装框架301与连杆4之间通过转轴转动连接，且撑杆404底端与便携式喷淋机1之间通过转轴转动连接，在实际使用过程中，使用者只需来回抽拉连杆4即可对安装框架301的喷淋角度进行调整，然后便携式喷淋机1产生的高压喷水通过安装框架301上呈网格状均匀排列设置的喷嘴302对市政污水墙面排出口表面的苔藓进行喷除，并配合插条304右侧的钢丝305对市政污水墙面进行摩擦刮除，在调整安装框架301的喷淋角度时，由于连杆4通过凹槽401与套筒402相互吻合进行左右滑动连接，同时撑杆404底端与便携式喷淋机1之间通过转轴转动连接，使其能够自适应调节安装框架301与墙面的角度，保证清洗过程安全平稳，同步性好，不易掉落。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
