技术领域
本实用新型涉及开关插座技术领域，特别是涉及一种墙壁开关插座的固定装置。
背景技术
目前墙壁开关及插座已经走入了现代生活的各个领域，广泛应用于家庭、办公、生产等各个领域。传统墙壁开关及插座一般都安装在统一规格的电器安装盒内，利用卡在安装盒内侧的金属螺丝固定架，将插座或者开关用螺丝紧固在安装盒内。现有的墙壁安装开关插座有利于墙壁空间的合理利用，然而现有的墙壁开关插座的安装定位不准确，不利于开关插座的安装，且不便于拆卸与检修，所以设计出一种墙壁开关插座的固定装置。
实用新型内容
本实用新型提供一种墙壁开关插座的固定装置,以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种墙壁开关插座的固定装置，包括墙体、预埋框、第一固定板和第二固定板，所述墙体固定连接有预埋框，所述预埋框的前端两侧固定连接有第一固定板，且预埋框的前端表面设置有开关插座，所述开关插座的两侧固定连接有第二固定板，所述第二固定板通过紧固螺钉固定安装在第一固定板。
优选的，所述第一固定板镶嵌在墙体的内壁，且第一固定板和第二固定板的表面开设有螺纹孔，且紧固螺钉螺纹连接在螺纹孔内，且紧固螺钉的外壁表面套设有环形垫片在第二固定板的表面。
优选的，所述第二固定板的内侧固定安装有壳体，且壳体的两侧内壁开设有第一滑槽，且第一滑槽的内部滑动连接有第一滑块，且第一滑块固定连接在第一活动板的两侧表面，且第一活动板的底部表面两侧固定连接有第一弹簧，且第一弹簧的底部固定连接在壳体的底部内壁，且第一活动板的底端中部固定连接有拉杆，且拉杆远离第一活动板的一端延伸至壳体与第二固定板的外部固定连接有拉环。
优选的，所述第一活动板的顶端表面固定连接有固定杆，且第一固定板的表面开设有通孔，且固定杆延伸至第一固定板上的通孔内部固定连接有顶块，且通孔的底部两侧开设有凹槽，且凹槽的内壁开设有卡槽，且通孔的底部固定安装有第二滑槽。
优选的，所述第二滑槽内滑动连接有两个第二滑块，且第二滑块的表面固定连接有第二活动板，且两个第二活动板之间固定连接有第二弹簧，且第二活动板远离第二滑槽的一端固定连接有限位板，且限位板的外侧固定连接有第三弹簧，且第三弹簧远离限位板的一端固定连接有半圆形凸块，且半圆形凸块远离第三弹簧的一侧外壁表面固定连接有卡块。
优选的，所述半圆形凸块上的卡块与凹槽内的卡槽呈镶嵌连接。
优选的，所述两个第二固定板的外壁表面固定安装有装饰板，且两个装饰板与开关插座相适应，且开关插座的内部固定安装有接线槽。
本实用新型提供了一种墙壁开关插座的固定装置，具有以下有益效果：
1.本实用新型通过紧固螺钉将第二固定板和第一固定板紧密贴合在一起，然后再推动拉环通过拉杆对其第一活动板向里推，使得第一活动板的两侧通过第一滑块滑动连接在第一滑槽的内部，并且第一活动板通过两侧的第一弹簧的弹性将其固定住，然后将固定杆向前移动，使其固定杆顶端的顶块对两个限位板挤开，两个限位板通过第二活动板固定连接的第二滑块向两侧滑动移开，使其限位板的外侧通过第三弹簧将半圆形凸块上的卡块移动到凹槽内壁的卡槽内，利用弹簧的弹性，能够对其卡块卡在卡槽内，使得第二固定板与第一固定板的连接稳固，本实用新型结构简单，便于安装，卸除紧固螺钉和装饰板能够与预埋框分离，便于拆卸与检修。
附图说明

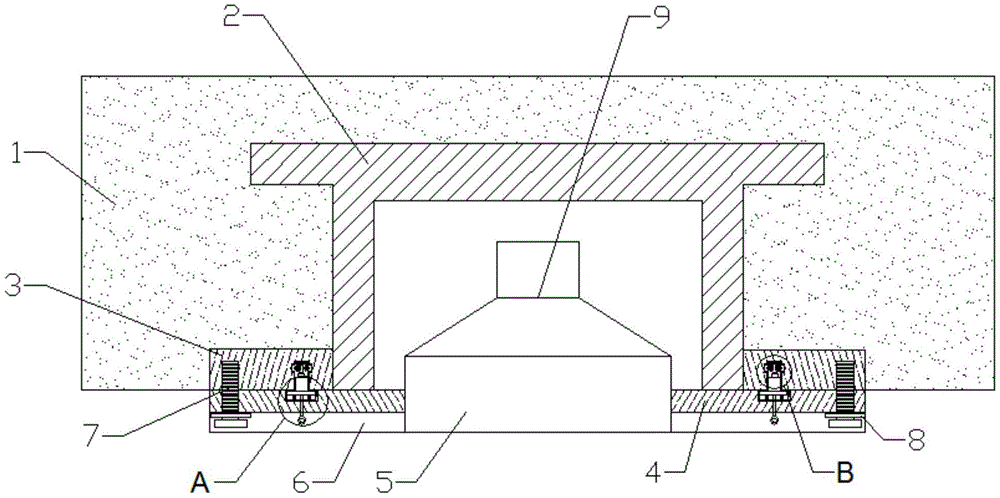

图1是本实用新型的结构示意图。
图2是本实用新型A处放大的结构示意图。
图3是本实用新型B处放大的结构示意图。
图4是本实用新型第二滑槽与第二活动板的连接结构示意图。
图1-4中：1-墙体、2-预埋框、3-第一固定板、4-第二固定板、5-开关插座、6-装饰板、7-紧固螺钉、8-环形垫片、9-接线槽、10-拉环、11-拉杆、12-壳体、13-第一弹簧、14-第一滑槽、15-第一滑块、16-第一活动板、17-固定杆、18-顶块、19-第二滑槽、20-第二弹簧、21-限位板、22-第三弹簧、23-半圆形凸块、24-凹槽、25-卡块、26-卡槽、27-第二活动板、28-第二滑块、29-通孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至4，本实用新型实施例中一种墙壁开关插座的固定装置，包括墙体1、预埋框2、第一固定板3和第二固定板4，墙体1固定连接有预埋框2，预埋框2的前端两侧固定连接有第一固定板3，预埋框2的前端表面设置有开关插座5，开关插座5的两侧固定连接有第二固定板4，第二固定板4通过紧固螺钉7固定安装在第一固定板3。
本实施例中，第一固定板3镶嵌在墙体1的内壁，第一固定板3和第二固定板4的表面开设有螺纹孔，紧固螺钉7螺纹连接在螺纹孔内，紧固螺钉7的外壁表面套设有环形垫片8在第二固定板4的表面，使其防止紧固的时候滑动。
本实施例中，第二固定板4的内侧固定安装有壳体12，壳体12的两侧内壁开设有第一滑槽14，第一滑槽14的内部滑动连接有第一滑块15，第一滑块15固定连接在第一活动板16的两侧表面，第一活动板16的底部表面两侧固定连接有第一弹簧13，第一弹簧13的底部固定连接在壳体12的底部内壁，第一活动板16的底端中部固定连接有拉杆11，拉杆11远离第一活动板16的一端延伸至壳体12与第二固定板4的外部固定连接有拉环10。
本实施例中，第一活动板16的顶端表面固定连接有固定杆17，第一固定板3的表面开设有通孔29，固定杆17延伸至第一固定板3上的通孔29内部固定连接有顶块18，通孔29的底部两侧开设有凹槽24，凹槽24的内壁开设有卡槽26，通孔29的底部固定安装有第二滑槽19。
本实施例中，第二滑槽19内滑动连接有两个第二滑块28，第二滑块28的表面固定连接有第二活动板27，两个第二活动板27之间固定连接有第二弹簧20，第二活动板27远离第二滑槽19的一端固定连接有限位板21，限位板21的外侧固定连接有第三弹簧22，第三弹簧22远离限位板21的一端固定连接有半圆形凸块23，半圆形凸块23远离第三弹簧22的一侧外壁表面固定连接有卡块25，使得利用弹簧的弹性，能够对其卡块25卡在卡槽26内，使得第二固定板4与第一固定板3的连接稳固。
本实施例中，半圆形凸块23上的卡块25与凹槽24内的卡槽26呈镶嵌连接，使得第二固定板4与第一固定板3的连接稳固。
本实施例中，两个第二固定板4的外壁表面固定安装有装饰板6，两个装饰板6与开关插座5相适应，开关插座5的内部固定安装有接线槽9，使其外观更加美观好看。
工作原理：在使用本实用新型时，首先将预埋框2预留在墙体1的内部，将通过紧固螺钉7将第二固定板4和第一固定板3紧密贴合在一起，然后再推动拉环10通过拉杆11对其第一活动板3向里推，使得第一活动板3的两侧通过第一滑块15滑动连接在第一滑槽14的内部，并且第一活动板3通过两侧的第一弹簧13的弹性将其固定住，然后将固定杆17向前移动，使其固定杆17顶端的顶块18对两个限位板21挤开，两个限位板21通过第二活动板4固定连接的第二滑块28向两侧滑动移开，使其限位板21的外侧通过第三弹簧22将半圆形凸块23上的卡块25移动到凹槽24内壁的卡槽26内，利用弹簧的弹性，能够对其卡块25卡在卡槽26内，使得第二固定板4与第一固定板3的连接稳固，本实用新型结构简单，便于安装，卸除紧固螺钉7和装饰板6能够与预埋框2分离，便于拆卸与检修。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
