技术领域
本实用新型涉及木工机械加工装置技术领域，具体来说，涉及一种木工机械加工后废屑收集装置。
背景技术
随着时代的发展，机械化设备越来越普遍，在木工机械加工后，会留下很多残碎的木料废屑，由于残碎的木料废屑体积小，在清扫时，费事又费力，大大的浪费了劳动力资源，通过废屑收集装置能有效的降低劳动力。
但是现在很多废屑收集装置并满足要求，其在吸收时不能有效的吸收木料废屑，当装置内部堆满木屑时，可能会因为工作环境过高导致木屑自燃的现象，从而导致火灾的发生，使工作安全无法得到保障，为此，提供一种木工机械加工后废屑收集装置。
针对相关技术中的问题，目前尚未提出有效的解决方案。
实用新型内容
针对相关技术中的问题，本实用新型提出一种木工机械加工后废屑收集装置，以克服现有相关技术所存在的上述技术问题。
为此，本实用新型采用的具体技术方案如下：
一种木工机械加工后废屑收集装置，包括底板，所述底板顶部固定连接有第一箱体，所述第一箱体右侧贯通连接有第二箱体，所述第一箱体顶部设有凹槽，所述凹槽内腔底部设有进料口，所述第一箱体一侧对称连接有立板，所述凹槽一侧与第二箱体右侧均固定连接有安装板，所述安装板上等距设有螺纹孔，所述第二箱体一侧连接有软管，所述软管一端固定连接有吸尘端头，所述吸尘端头与立板之间活动连接，所述第一箱体内腔底部活动连接有储料箱，所述储料箱一侧挖设有连接通孔，所述第二箱体内壁上固定连接有固定杆，所述固定杆左侧固定连接有管道，所述管道右侧等距设有雾化喷头，所述管道下方设有固定板，所述固定板顶部固定连接有水泵，所述固定板底部固定连接有水箱，所述水箱下方设有吸尘电机，所述吸尘电机底部与第二箱体内腔底部固定连接。
进一步的，所述凹槽为梯形结构，所述凹槽通过进料口与第一箱体内腔贯通连接。
进一步的，所述底板底部四个拐角处均固定连接有支撑座，所述支撑座包括螺纹杆、支撑板，所述支撑板内腔与螺纹杆外侧螺纹连接。
进一步的，所述支撑座通过螺纹杆顶端与底板底部固定连接，所述支撑板底部均固定连接有防滑垫层。
进一步的，所述雾化喷头右端边缘固定连接有密封圈，所述雾化喷头通过密封圈与连接通孔内壁连接，所述水泵输出端通过水管与管道内部贯通连接，所述水泵输入端通过水管与水箱内部贯通连接。
进一步的，所述吸尘电机输出端与软管固定连接，所述吸尘电机输出端通过连接管与储料箱内部贯通连接。
本实用新型的有益效果为：通过螺栓与加工设备进行固定能够针对不同的设备高度进行固定，使整体装置与地面接触更加的稳定，在不影响加工设备使用时，对装置整体进行安装，通过吸尘电机，方便对设备上死角处的废屑进行收集，将水箱内的清水进行吸收，然后通过雾化喷头与储料箱上的连接通孔进行卡固，从而对储料箱内的废屑进行喷洒雾化后的清水，能够对废屑进行浸湿，防止储料箱内堆积的废屑发生自燃的情况，能够使储料箱便于存取的同时，保证雾化喷头与储料箱卡合的密封性。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

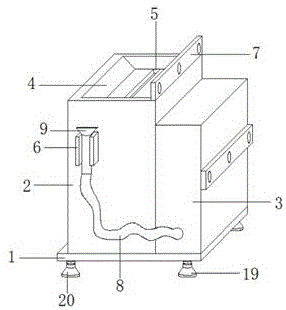

图1是根据本实用新型实施例的一种木工机械加工后废屑收集装置的外观结构示意图；
图2是根据本实用新型实施例的一种木工机械加工后废屑收集装置的第一箱体剖面结构示意图；
图3是根据本实用新型实施例的一种木工机械加工后废屑收集装置的第二箱体剖面结构示意图。
图中：
1、底板；2、第一箱体；3、第二箱体；4、凹槽；5、进料口；6、立板；7、安装板；8、软管；9、吸尘端头；10、储料箱；11、连接通孔；12、固定杆；13、管道；14、雾化喷头；15、固定板；16、水泵；17、水箱；18、吸尘电机；19、支撑座；20、支撑板；21、密封圈。
具体实施方式
为进一步说明各实施例，本实用新型提供有附图，这些附图为本实用新型揭露内容的一部分，其主要用以说明实施例，并可配合说明书的相关描述来解释实施例的运作原理，配合参考这些内容，本领域普通技术人员应能理解其他可能的实施方式以及本实用新型的优点，图中的组件并未按比例绘制，而类似的组件符号通常用来表示类似的组件。
根据本实用新型的实施例，提供了一种木工机械加工后废屑收集装置。
如图1-3所示，一种木工机械加工后废屑收集装置，包括底板1，所述底板1顶部固定连接有第一箱体2，所述第一箱体2右侧贯通连接有第二箱体3，所述第一箱体2顶部设有凹槽4，所述凹槽4内腔底部设有进料口5，通过设置凹槽4与进料口5，能够将容易收集的废屑人工将废屑从凹槽4内的进料口5进入储料箱10内，所述第一箱体2一侧对称连接有立板6，所述凹槽4一侧与第二箱体3右侧均固定连接有安装板7，通过设置安装板7，能够分别利用第一箱体2、第二箱体3的安装板7，通过螺栓与加工设备进行固定能够针对不同的设备高度进行固定，在不影响加工设备使用时，对装置整体进行安装，所述安装板7上等距设有螺纹孔，所述第二箱体3一侧连接有软管8，所述软管8一端固定连接有吸尘端头9，所述吸尘端头9与立板6之间活动连接，所述第一箱体2内腔底部活动连接有储料箱10，所述储料箱10一侧挖设有连接通孔11，所述第二箱体3内壁上固定连接有固定杆12，所述固定杆12左侧固定连接有管道13，所述管道13右侧等距设有雾化喷头14，所述管道13下方设有固定板15，所述固定板15顶部固定连接有水泵16，通过设置水泵16，在收集完毕后，启动第二箱体3内固定板15上的水泵16，将水箱17内的清水进行吸收，然后通过雾化喷头14与储料箱10上的连接通孔11进行卡固，从而对储料箱10内的废屑进行喷洒雾化后的清水，能够对废屑进行浸湿，防止储料箱10内堆积的废屑发生自燃的情况，所述固定板15底部固定连接有水箱17，所述水箱17下方设有吸尘电机18，通过设置吸尘电机18，在加工设备上残留有废屑时，将固定在第二箱体3内腔底部吸尘电机18启动，然后从凹槽4内的吸尘端头9取出，对加工设备上的废屑进行收集，然后废屑通过吸尘电机18进入储料箱10内，方便对设备上死角处的废屑进行收集，所述吸尘电机18底部与第二箱体3内腔底部固定连接。
更具体而言，所述凹槽4通过进料口5与第一箱体2内腔贯通连接，所述底板1底部四个拐角处均固定连接有支撑座19，通过设置支撑座19，在整体装置安装在加工机械设备上时，转动支撑板20能够对支撑板20进行伸缩，从而使整体装置与地面接触更加的稳定，所述支撑座19包括螺纹杆、支撑板20，所述支撑板20内腔与螺纹杆外侧螺纹连接，所述支撑座19通过螺纹杆顶端与底板1底部固定连接，所述支撑板20底部均固定连接有防滑垫层，所述雾化喷头14右端边缘固定连接有密封圈21，通过设置密封圈21，使雾化喷头14外侧固定连接密封圈21，在第一箱体2内放置储料箱10时，将雾化喷头14通过密封圈21与连接通孔11内壁固定，能够使储料箱10便于存取的同时，保证雾化喷头14与储料箱10卡合的密封性，所述雾化喷头14通过密封圈21与连接通孔11内壁连接，所述水泵16输出端通过水管与管道13内部贯通连接，所述水泵16输入端通过水管与水箱17内部贯通连接，所述吸尘电机18输出端与软管8固定连接，所述吸尘电机18输出端通过连接管与储料箱10内部贯通连接。
本实用新型在使用时，通过螺栓与加工设备进行固定能够针对不同的设备高度进行固定，使整体装置与地面接触更加的稳定，在不影响加工设备使用时，对装置整体进行安装，将容易收集的废屑人工将废屑从凹槽4内的进料口5进入储料箱10内，通过吸尘电机18，方便对设备上死角处的废屑进行收集，将水箱17内的清水进行吸收，然后通过雾化喷头14与储料箱10上的连接通孔11进行卡固，从而对储料箱10内的废屑进行喷洒雾化后的清水，能够对废屑进行浸湿，防止储料箱10内堆积的废屑发生自燃的情况，能够使储料箱10便于存取的同时，保证雾化喷头14与储料箱10卡合的密封性。
在本实用新型中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
