一种床上的儿童防跌落结构

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:家居用品
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及床上用品技术领域,更具体的,涉及一种防跌落结构技术领域。


背景技术

床上用品指摆放于床上,供人在睡眠时使用的物品,包括被褥、被套、床单、床罩、床笠、枕套、枕芯、毯子、凉席和蚊帐,现有的儿童床多是在床的两侧加护板,从而起到防跌落的效果,当然这一般适用于婴儿期,不适用于年纪较大的儿童,因为较大的儿童可以自己独立起床,而添加护板后阻碍儿童翻越起床,而不添加护板又容易导致儿童跌落。


实用新型内容

本实用新型旨在于解决现有的儿童床多是在床的两侧加护板,从而起到防跌落的效果,当然这一般适用于婴儿期,不适用于年纪较大的儿童,因为较大的儿童可以自己独立起床,而添加护板后阻碍儿童翻越起床,而不添加护板又容易导致儿童跌落的问题,从而提供一种床上的儿童防跌落结构。

为实现上述目的,本实用新型提供如下技术方案:一种床上的儿童防跌落结构,包括床垫、马达、齿轮、挤压传感器和伸缩板,所述床垫左右两侧表面固定连接有马达,所述床垫左右两侧表面转动连接有齿轮,且齿轮通过传动链条与马达相连接,所述床垫左右两侧顶部表面嵌套设置有挤压传感器,所述床垫左右两侧表面活动连接有伸缩板,所述齿轮与伸缩板一侧呈啮合设置。

进一步的优选方案:所述马达、齿轮和伸缩板外侧设置有保护罩。

进一步的优选方案:所述伸缩板顶部呈圆球形,且伸缩板靠床垫一侧顶部呈倾斜设置。

进一步的优选方案:所述挤压传感器位于床垫中部的靠上方。

进一步的优选方案:所述马达呈同步设置。

本实用新型提供了一种床上的儿童防跌落结构,具有以下有益效果:

1、该种床上的儿童防跌落结构设置有马达,马达、齿轮和伸缩板外侧设置有保护罩,避免马达、齿轮传动时对人体造成伤害。

2、该种床上的儿童防跌落结构设置有挤压传感器,挤压传感器位于床垫中部的靠上方,使用时当人体肩膀往下一侧挤压到挤压传感器时,由于重力的原因启动装置,此时马达转动带动齿轮,使伸缩板上升将人体阻拦在床垫内侧,从而起到一个避免跌落以及防攀爬的作用,且由于挤压传感器位于床垫中部的靠上方,所以在人体的大腿部分超出床垫时并不会触发挤压传感器,且触发挤压传感器需要一定的重量,所以手臂超出挤压挤压传感器时也不会触发,且在进阶的使用中可以设置挤压传感器的触发时间,如夜晚到清晨这段时间进行触发,清晨后人们起床时将关闭装置。

2、该种床上的儿童防跌落结构设置有伸缩板,伸缩板顶部呈圆球形,且伸缩板靠床垫一侧顶部呈倾斜设置,顶部呈圆球形的伸缩板在上升时将不会伤害到人体,且靠床垫一侧顶部呈倾斜设置的伸缩板在下降是不会挤压人体的皮肤。

综上,该种床上的儿童防跌落结构具有广泛的实用性,以解决上述背景技术中提出的现有的儿童床多是在床的两侧加护板,从而起到防跌落的效果,当然这一般适用于婴儿期,不适用于年纪较大的儿童,因为较大的儿童可以自己独立起床,而添加护板后阻碍儿童翻越起床,而不添加护板又容易导致儿童跌落的问题,有较高的推广价值。


附图说明

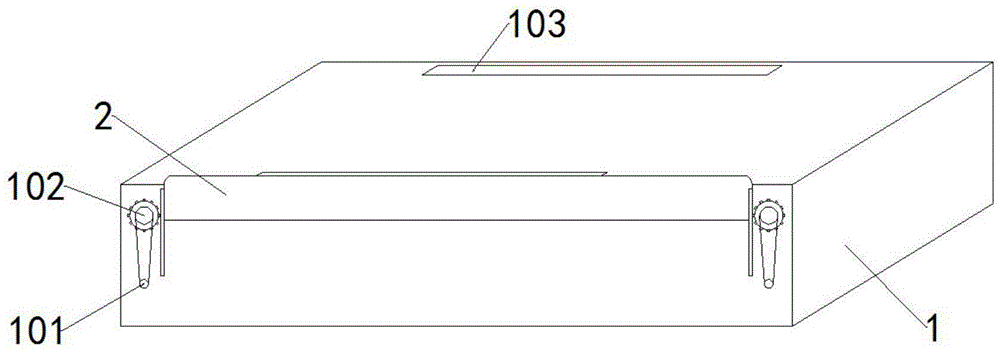

图1为本实用新型的整体结构示意图。

图2为本实用新型的伸缩板侧面结构示意图。

图1-2中:1-床垫,101-马达,102-齿轮,103-挤压传感器,2-伸缩板。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1至2,本实用新型实施例中,一种床上的儿童防跌落结构,包括床垫1、马达101、齿轮102、挤压传感器103和伸缩板2,床垫1左右两侧表面固定连接有马达101,床垫1左右两侧表面转动连接有齿轮102,且齿轮102通过传动链条与马达101相连接,床垫1左右两侧顶部表面嵌套设置有挤压传感器103,床垫1左右两侧表面活动连接有伸缩板2,齿轮102与伸缩板2一侧呈啮合设置。

进一步的,马达101呈同步设置。

进一步的,马达101、齿轮102和伸缩板2外侧设置有保护罩,避免马达101、齿轮102传动时对人体造成伤害。

进一步的,挤压传感器103位于床垫1中部的靠上方,使用时当人体肩膀往下一侧挤压到挤压传感器103时,由于重力的原因启动装置,此时马达101转动带动齿轮102,使伸缩板2上升将人体阻拦在床垫1内侧,从而起到一个避免跌落以及防攀爬的作用,且由于挤压传感器103位于床垫1中部的靠上方,所以在人体的大腿部分超出床垫1时并不会触发挤压传感器103,且触发挤压传感器103需要一定的重量,所以手臂超出挤压挤压传感器103时也不会触发,且在进阶的使用中可以设置挤压传感器103的触发时间,如夜晚到清晨这段时间进行触发,清晨后人们起床时将关闭装置。

进一步的,伸缩板2顶部呈圆球形,且伸缩板2靠床垫1一侧顶部呈倾斜设置,顶部呈圆球形的伸缩板2在上升时将不会伤害到人体,且靠床垫1一侧顶部呈倾斜设置的伸缩板2在下降是不会挤压人体的皮肤。

在使用本实用新型一种床上的儿童防跌落结构时,首先,检查设备是否完整,是否组装到位,使用时当人体肩膀往下一侧挤压到挤压传感器103时,由于重力的原因启动装置,此时马达101转动带动齿轮102,使伸缩板2上升将人体阻拦在床垫1内侧,从而起到一个避免跌落以及防攀爬的作用,且由于挤压传感器103位于床垫1中部的靠上方,所以在人体的大腿部分超出床垫1时并不会触发挤压传感器103,且触发挤压传感器103需要一定的重量,所以手臂超出挤压挤压传感器103时也不会触发。

以上的仅是本实用新型的优选实施方式,应当指出,对于本领域的技术人员来说,在不脱离本实用新型构思的前提下,还可以作出若干变形和改进,这些也应该视为本实用新型的保护范围,这些都不会影响本实用新型实施的效果和专利的实用性。
