一种隐藏式可扩展衣柜结构

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:家居用品
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及家具技术领域,更具体地说,特别涉及一种隐藏式可扩展衣柜结构。


背景技术

现有的衣柜在使用的时候,往往因为其内部空间有限而导致使用不便,且尤其是悬挂长衣用的挂杆在损坏后,使用人员很难找到相同尺寸的挂杆进行更换,导致空间利用不佳,因此,需要一种新的隐藏式可扩展衣柜结构。


实用新型内容

(一)技术问题

综上所述,本实用新型提供一种隐藏式可扩展衣柜结构,通过结构与功能性的改进,以解决空间有限和不能有限的利用空间的问题。

(二)技术方案

在本实用新型提供的隐藏式可扩展衣柜结构中,具体包括:一种隐藏式可扩展衣柜结构,包括柜体、长衣区、抽屉区、抽屉和挂杆,柜体内部设置有长衣区与抽屉区,抽屉嵌入在抽屉区中,挂杆横向设置在长衣区中,长衣区的内侧表面嵌入连接有活动板,活动板的表面固定连接有套接板,活动板表面开设有嵌入孔,嵌入孔的内侧嵌入连接有调节块,抽屉设置有若干个,抽屉的内部两端均嵌入有扩展箱。

进一步,活动板嵌入设置在长衣区的两侧内壁顶部,同时对应挂杆位置设置。

进一步,活动板设置有两组,每组六块,相邻设置,活动板与长衣区内壁通过弹簧嵌入连接。

进一步,调节块设置有四个,表面为弧状,呈十均匀的设置在嵌入孔的前端内壁,调节块与嵌入孔内壁通过弹簧连接。

进一步,扩展箱长度设置为抽屉的二分之一,且扩展箱的两端通过滑轨或者导轮嵌入抽屉内壁中。

(三)有益效果

本实用新型通过弹性嵌入连接的活动板达到扩展挂杆连接的空间,通过可伸缩设置的调节块,达到在连接不同尺寸的挂杆的时候对其进行固定的效果,通过滑动嵌入的扩展箱达到扩展抽屉内部空间的效果,使得衣柜在使用时可以更加需求扩展空间,且对于内部配件的更换比较便捷,可以更大的利用空间,且结构简单,使用效果很好。


附图说明

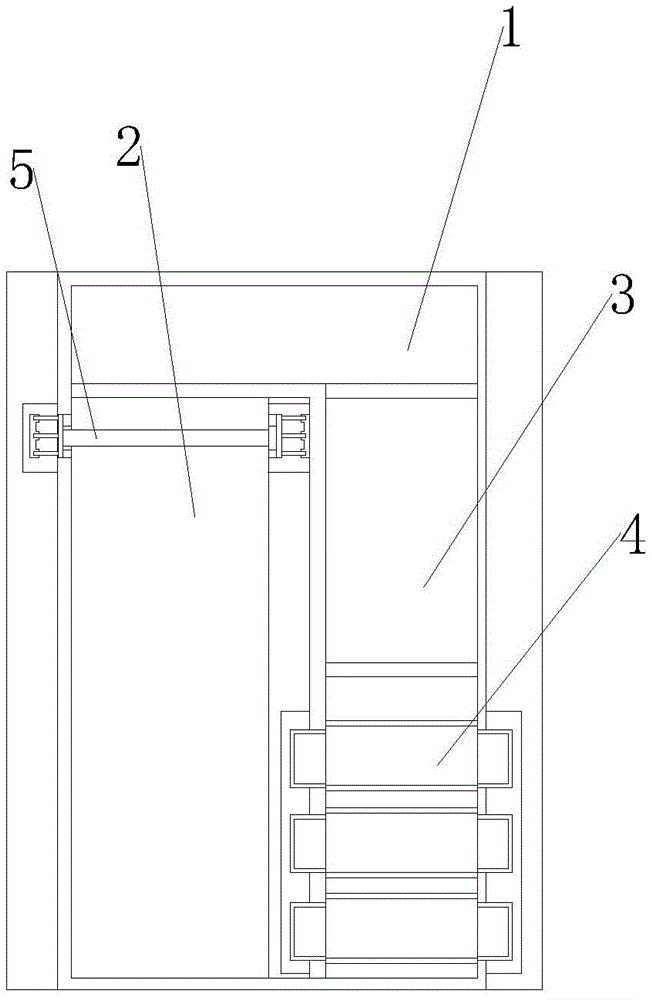

图1是本实用新型的主体结构示意图;

图2是本实用新型的长衣区结构示意图;

图3是本实用新型的嵌入空内部结构剖视图;

图4是本实用新型的抽屉结构剖视图。

在图1至图4,部件名称或线条与附图编号的对应关系为:

柜体-1,长衣区-2,抽屉区-3,抽屉-4,挂杆-5,活动板-6,套接板-7,嵌入孔-8,调节块-9,扩展箱-10。


具体实施方式

下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型,但不能用来限制本实用新型的范围。

请参考图1至图4;

本实用新型提出了一种隐藏式可扩展衣柜结构,包括:柜体1、长衣区2、抽屉区3、抽屉4和挂杆5,柜体1内部设置有长衣区2与抽屉区3,抽屉4嵌入在抽屉区3中,挂杆5横向设置在长衣区2中,长衣区2的内侧表面嵌入连接有活动板6,活动板6的表面固定连接有套接板7,活动板6表面开设有嵌入孔8,嵌入孔8的内侧嵌入连接有调节块9,抽屉4设置有若干个,抽屉4的内部两端均嵌入有扩展箱10。

其中,活动板6嵌入设置在长衣区2的两侧内壁顶部,同时对应挂杆5位置设置。

其中,活动板6设置有两组,每组六块,相邻设置,活动板6与长衣区2内壁通过弹簧嵌入连接,通过弹性嵌入连接的活动板6达到扩展挂杆5连接空间的效果。

其中,调节块9设置有四个,表面为弧状,呈十均匀的设置在嵌入孔8的前端内壁,调节块9与嵌入孔8内壁通过弹簧连接,通过可伸缩设置的调节块9,达到在连接不同尺寸的挂杆5的时候对其进行固定的效果。

其中,扩展箱10长度设置为抽屉4的二分之一,且扩展箱10的两端通过滑轨或者导轮嵌入抽屉4内壁中,通过滑动嵌入的扩展箱10达到扩展抽屉4内部空间的效果。

本实施例的具体使用方式与作用:本实用新型中,在长衣区2中的挂杆5需要更换或者损坏的时候,使用人员使不同尺寸的挂杆5嵌入嵌入孔8中,活动板6向内收缩,扩展挂杆5的连接空间,而嵌入孔内侧的调节块9进行伸缩,接触挂杆5,对其进行固定,在使用抽屉4的时候,使用人员将扩展箱10向外推出,使抽屉内部空间增加即可。

本实用新型的实施例是为了示例和描述起见而给出的,而并不是无遗漏的或者将本实用新型限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本实用新型的原理和实际应用,并且使本领域的普通技术人员能够理解本实用新型从而设计适于特定用途的带有各种修改的各种实施例。
