技术领域
本实用新型涉及林业设备技术领域，尤其涉及一种林业高效播种装置。
背景技术
育苗播种在林业领域中是一个非常重要的环节，对于林业育苗播种时，经常需要大面积的人工播种，一般是将种子撒在松软的地里，或是人工挖坑埋种子，这些方法工作效率低，种子成活率不高。现有的林业播种机落种箱底部与落种管相连，使得落种孔直径固定，在播种使用时，无法根据种子的大小调节播种量的多少，当种子颗粒过小时，下落的种子数量会增大，造成浪费，当种子颗粒过大时，下落的种子数量会减少，很容易造成秧苗稀疏。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种林业高效播种装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种林业高效播种装置，包括箱体和储种槽，所述箱体的中部上方嵌入设置有储种槽，所述箱体内部的右上角固定安装有驱动电机，所述箱体的右下角转动连接有转动轮，所述转动轮的外侧固定安装有铲斗，所述储种槽的外壁左侧固定安装有伺服电机，所述储种槽的中部转动连接有定量轮，所述定量轮的内部嵌入设置有储种环，所述储种环的中部嵌入设置有螺栓，所述定量轮的内壁开口设置有螺纹槽，所述箱体的左下角固定安装有回填轮，所述回填轮的外侧固定安装有刮板，所述箱体的左上角固定安装有储水腔，所述储水腔的底端固定安装有水泵，所述箱体左侧下方固定安装有喷头。
作为上述技术方案的进一步描述：所述驱动电机通过皮带与转动轮之间顺时针转动连接，所述伺服电机通过皮带与回填轮和定量轮之间逆时针转动连接。
作为上述技术方案的进一步描述：所述箱体的左下方设置有万向轮，所述万向轮的最底端与转动轮上铲斗的最底端处在同一横向水平面上，所述回填轮上刮板的最底端与地面之间存在一定的间距。
作为上述技术方案的进一步描述：所述水泵的一侧的进水管嵌入设置在储水腔中，所述水泵的另一端嵌入设置在喷头中。
作为上述技术方案的进一步描述：所述储种环的内部设置有四个大小依次变小的环板，所述环板可拆卸替换。
作为上述技术方案的进一步描述：所述螺栓与螺纹槽相啮合，所述螺栓贯穿储种环设置在螺纹槽中。
作为上述技术方案的进一步描述：所述箱体的左上角固定安装有控制开关，所述水泵、驱动电机和伺服电机均通过控制开关与外部电源之间电性连接。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型中，通过安装有定量轮，使得当装置在调整种子播种量的多少时，可通过增加或者减少储种环内的环板，使得当定量轮转动时进入储种环内的种子增加或者减少，实现对播种量的调整，不容易造成播种后秧苗稀疏或者过于浓密。
2、本实用新型中，通过安装有转动轮和回填轮，使得当装置在工作时，使得驱动电机带动转动轮和铲斗转动，对地面进行挖掘，在播种完成后，伺服电机会带动回填轮的刮板转动，让刮板将铲斗挖出的土回填，进一步的提高了装置的播种速度。
附图说明

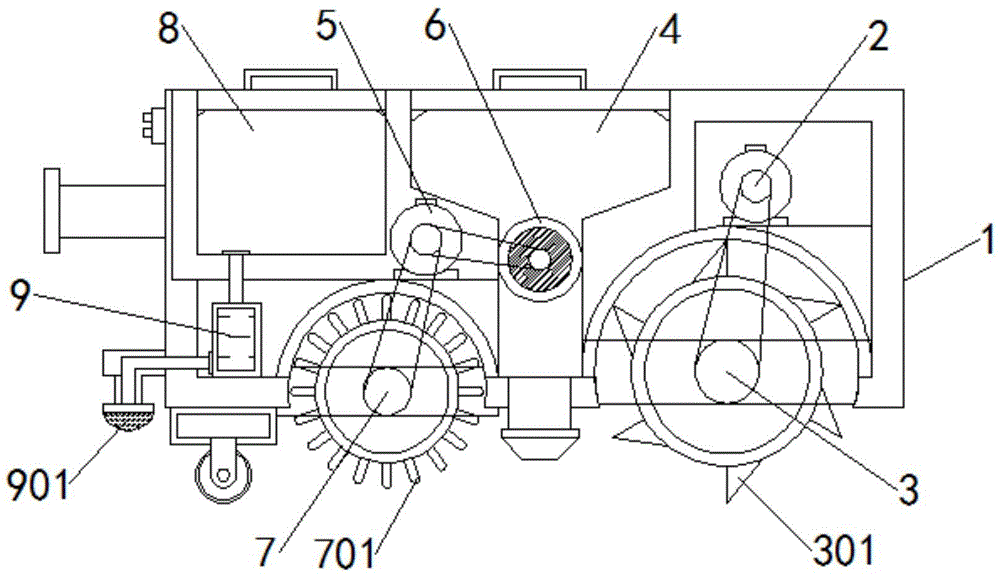

图1为本实用新型中整体结构示意图；
图2为本实用新型中整体结构剖面示意图；
图3为本实用新型中转动轮局部结构示意图；
图4为本实用新型中定量轮局部结构俯视示意图；
图5为本实用新型中定量轮局部结构正面剖面示意图。
图例说明：
1、箱体；2、驱动电机；3、转动轮；301、铲斗；4、储种槽；5、伺服电机；6、定量轮；601、储种环；602、螺栓；603、螺纹槽；7、回填轮；701、刮板；8、储水腔；9、水泵；901、喷头。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
参照图1-5，一种林业高效播种装置，包括箱体1和储种槽4，箱体1的中部上方嵌入设置有储种槽4，箱体1内部的右上角固定安装有驱动电机2，箱体1的右下角转动连接有转动轮3，转动轮3，的外侧固定安装有铲斗301，储种槽4的外壁左侧固定安装有伺服电机5，储种槽4的中部转动连接有定量轮6，定量轮6的内部嵌入设置有储种环601，储种环601的中部嵌入设置有螺栓602，定量轮6的内壁开口设置有螺纹槽603，箱体1的左下角固定安装有回填轮7，回填轮7的外侧固定安装有刮板701，箱体1的左上角固定安装有储水腔8，储水腔8的底端固定安装有水泵9，箱体1左侧下方固定安装有喷头901。
进一步的，驱动电机2通过皮带与转动轮3之间顺时针转动连接，伺服电机5通过皮带与回填轮7和定量轮6之间逆时针转动连接，使得当驱动电机2带动转动轮3和铲斗301转动对地面进行挖掘播种时，伺服电机5会带动回填轮7的刮板701转动，让刮板701将铲斗301挖出的土回填，进一步的提高了装置的播种速度。
进一步的，箱体1的左下方设置有万向轮，万向轮的最底端与转动轮3上铲斗301的最底端处在同一横向水平面上，回填轮7上刮板701的最底端与地面之间存在一定的间距，更加便于当铲斗301在顺时针转动对土壤进行挖掘时，逆时针转动的刮板701不会与地面接触，影响装置的正常工作。
进一步的，水泵9的一侧的进水管嵌入设置在储水腔8中，水泵9的另一端嵌入设置在喷头901中，更加便于当装置在播种完后，水泵9会将水引入喷头901中喷出，对种子上的土壤进行浇灌，防止土壤过于干涸。
进一步的，储种环601的内部设置有四个大小依次变小的环板，环板可拆卸替换，当装置在调整种子播种量的多少时，可通过增加或者减少储种环601内的环板，使得当定量轮6转动时，进入储种环601内的种子增加或者减少，实现对播种量的调整，不容易造成播种后秧苗稀疏或者过于浓密。
进一步的，螺栓602与螺纹槽603相啮合，螺栓602贯穿储种环601设置在螺纹槽603中，更加便于当螺栓602在贯穿储种环601拧入在螺纹槽603中时，可将储种环601快速固定在定量轮6中。
进一步的，箱体1的左上角固定安装有控制开关，水泵9、驱动电机2和伺服电机5均通过控制开关与外部电源之间电性连接，更加便于当水泵9、驱动电机2和伺服电机5在与外部电源连接时可正常运行工作。
工作原理：使用时，预先将装置放在地面上并将装置与外部电源连接，往储水腔8和储种槽4中分别放入适量的水和种子，按动控制开关后，驱动电机2带动转动轮3和铲斗301转动，对地面进行挖掘，伺服电机5会同时带动回填轮7的刮板701和定量轮6逆时针转动，当定量轮6在转动时，进入储种环601内的种子会掉落在刮板701挖掘后的土坑中，之后转动的回填轮7和刮板701会让将铲斗301挖出的土回填，进一步的提高了装置的播种速度，之后水泵9会将水引入喷头901中喷出，对种子上的土壤进行浇灌，当装置在调整种子播种量的多少时，可通过增加或者减少储种环601内的环板，使得当定量轮6转动时进入储种环601内的种子增加或者减少，实现对播种量的调整，不容易造成播种后秧苗稀疏或者过于浓密。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
