技术领域
本实用新型涉及道路施工设备技术领域，尤其涉及一种道路施工用伸缩缝切割辅助结构。
背景技术
路面伸缩缝是施工时予留的空间缝隙，当混凝土受热膨胀时占领空余位置而不在内部产生压应力。施工时在伸缝位置混凝土板顶部放置压缝板条；现有伸缩缝切割设备的切割刀片在对路面进行切割时，会产生大量的粉尘，工作环境恶劣，无法将粉尘去除。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的问题，而提出的一种道路施工用伸缩缝切割辅助结构。
为了实现上述目的，本实用新型采用了如下技术方案：
一种道路施工用伸缩缝切割辅助结构，包括安装板和嵌套口，所述安装板的上方开口设置有嵌套口，所述安装板的底端固定安装有下连接板，所述下连接板的左右两端均固定安装有引风机，所述下连接板的左右两端均固定安装有排气板，所述下连接板的左右两端均嵌入设置有储尘框，所述储尘框的内部固定安装有过滤网，所述储尘框的左右两端均开口设置有排气口，所述安装板的中部底端固定安装有上框板，所述上框板的内部开口设置有滑槽，所述滑槽的内部嵌入设置有中框板，所述中框板的上方固定安装有限位块，所述中框板的底端固定安装有阻拦板，所述中框板内壁的左右两端均固定安装有收集罩。
优选的，所述上框板、中框板和阻拦板均为上下开口的正方形状。
优选的，所述中框板的限位块与上框板的滑槽相契合，所述中框板在滑槽中呈水平方向上下滑动。
优选的，两个所述收集罩围绕安装板的竖向中轴线呈对称设置。
优选的，所述收集罩的上方固定连接有进气管，所述进气管的另一端设置在引风机的上方。
优选的，所述储尘框设置在排气板与引风机之间，所述储尘框可拆卸替换。
优选的，所述引风机通过导线与外部电源之间电性连接。
本实用新型提供了一种道路施工用伸缩缝切割辅助结构，具有以下有益效果：
1、该种道路施工用伸缩缝切割辅助结构通过设置有收集罩和阻拦板，使得当装置在使用时，阻拦板、中框板和上框板之间构成一个相对密封的空间，对切割路面时产生的粉尘进行阻拦，同时引风机通过收集罩对所阻拦的粉尘气流进行吸引，防止切割设备切割时产生大量的粉尘，进一步的优化了工作环境。
2、该种道路施工用伸缩缝切割辅助结构通过设置有中框板，使得当切割设备针对不同的路面切割厚度不同时，中框板下方的阻拦板通过与地面接触，而推动中框板在上框板的滑槽中上下滑动，对中框板进行收纳与延长，使得阻拦板均能紧贴地面对灰尘进行阻拦，灵活度更高，适用范围更广
附图说明
图1为本实用新型中整体结构示意图；

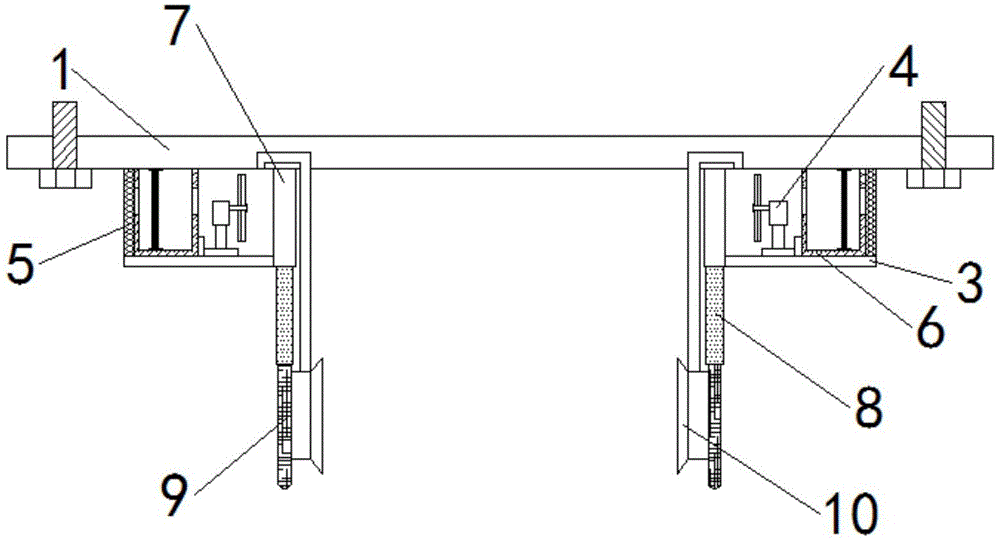

图2为本实用新型中整体结构剖面示意图；
图3为本实用新型中上框板局部结构剖面示意图；
图4为本实用新型中储尘框局部结构剖面示意图。
图例说明：
1-安装板，2-嵌套口，3-下连接板，4-引风机，5-排气板，6-储尘框，601-过滤网，602-排气口，7-上框板，701-滑槽，8-中框板，801-限位块，9-阻拦板，10-收集罩。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
参照图1-4，一种道路施工用伸缩缝切割辅助结构，包括安装板1和嵌套口2，安装板1的上方开口设置有嵌套口2，安装板1的底端固定安装有下连接板3，下连接板3的左右两端均固定安装有引风机4，下连接板3的左右两端均固定安装有排气板5，下连接板3的左右两端均嵌入设置有储尘框6，储尘框6的内部固定安装有过滤网601，储尘框6的左右两端均开口设置有排气口602，安装板1的中部底端固定安装有上框板7，上框板7的内部开口设置有滑槽701，滑槽701的内部嵌入设置有中框板8，中框板8的上方固定安装有限位块801，中框板8的底端固定安装有阻拦板9，中框板8内壁的左右两端均固定安装有收集罩10。
本实施例中，上框板7、中框板8和阻拦板9均为上下开口的正方形状，使得当装置在使用时，阻拦板9、中框板8和上框板7之间构成一个相对密封的空间，对切割路面时产生的粉尘进行阻拦，防止切割设备切割时产生大量的粉尘和碎石飞溅。
本实施例中，中框板8的限位块801与上框板7的滑槽701相契合，中框板8在滑槽701中呈水平方向上下滑动，使得当切割设备针对不同的路面切割厚度不同时，中框板8下方的阻拦板9通过与地面接触，而推动中框板8在上框板7的滑槽701中上下滑动，对中框板8进行收纳与延伸，使得中框板8下方的阻拦板9均能紧贴地面对灰尘进行阻拦，灵活度更高，适用范围更广。
本实施例中，两个收集罩10围绕安装板1的竖向中轴线呈对称设置，使得收集罩10可对切割设备切割时左右两端产生的粉尘进行同时吸引，进一步的提高了装置的除尘效果。
本实施例中，收集罩10的上方固定连接有进气管，进气管的另一端设置在引风机4的上方，更加便于引风机4可通过进气管对切割设备产生的粉尘进行吸引收集。
本实施例中，储尘框6设置在排气板5与引风机4之间，储尘框6可拆卸替换，使得当引风机4转动产生吸引力对所阻拦的粉尘气流进行吸引时，气体经储尘框6的过滤网601过滤后，从排气板5中排出，防止排出的气体中含有大量的粉尘。
本实施例中，引风机4通过导线与外部电源之间电性连接，更加便于引风机4在通电时对装置下方产生的粉尘进行吸引。
工作原理：使用时，预先将切割设备的切割刀片贯穿嵌入在安装板1的嵌套口2中，并将安装板1安装在切割设备下方，将引风机4与切割设备的电源连接，当切割设备开始工作时，切割刀片紧贴地面，这时中框板8下方的阻拦板9通过与地面接触，而推动中框板8在上框板7的滑槽701中上下滑动，对中框板8进行收纳或者延伸，使得阻拦板9均能紧贴地面，当切割设备在切割时，阻拦板9、中框板8和上框板7之间构成一个相对密封的空间，对切割路面时产生的粉尘和碎屑进行阻拦，同时引风机4转动产生吸引力，通过收集罩10对所阻拦的粉尘气流进行吸引，气体经储尘框6的过滤网601过滤后，从排气板5中排出，可防止切割设备切割时产生大量的粉尘，可通过将储尘框6从下连接板3中拔出，来对储尘框6中的粉尘进行清理，进一步的优化了工作环境。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
