一种节能防火建筑幕墙

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:建筑施工
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及幕墙技术领域,尤其涉及一种节能防火建筑幕墙。


背景技术

幕墙是建筑的外墙围护,不承重,像幕布一样挂上去,故又称为“帷幕墙”,是现代大型和高层建筑常用的带有装饰效果的轻质墙体。由面板和支承结构体系组成的,可相对主体结构有一定位移能力或自身有一定变形能力、不承担主体结构所作用的建筑外围护结构或装饰性结构,现有的幕墙,存在着不便于对组合,且防水和防火的性能差的问题,因此我们提出了一种节能防火建筑幕墙用于解决上述问题。


实用新型内容

本实用新型的目的是为了解决现有技术中存在不便于对组合,且防水和防火的性能差的缺点,而提出的一种节能防火建筑幕墙。

为了实现上述目的,本实用新型采用了如下技术方案:

一种节能防火建筑幕墙,包括多个幕墙本体,所述幕墙本体包括两个对称设置的基板,两个基板相互靠近的一侧固定有多个固定杆,两个基板的一个基板的底部连接与防水层,防水层的底部连接有防火层,防火层的底部连接有灭火层,灭火层的底部连接有高密度发泡层,两个基板的两侧均固定安装有安装座,相邻的两个安装座的中的一个安装座的一侧开设有连接槽,相邻的两个安装座中的另一个安装座的一侧固定安装有连接座,连接座的顶部和底部均固定安装有限位座,且连接座与连接槽相适配。

优选的,所述连接槽的顶部内壁上和底部内壁上均开设有移动槽,移动槽内滑动安装有梯形座,且梯形座与对应的限位座相适配,由于设置有梯形座,能够对限位座进行固定。

优选的,所述移动槽远离其开口的一侧均开设有螺纹孔,螺纹孔内螺纹安装有固定螺栓,且固定螺栓转动安装在梯形座上,由于设置有固定螺栓,能够对梯形座进行固定。

优选的,所述移动槽的两侧均开设有滑动槽,梯形座的两侧均固定安装有滑动座,且滑动座与对应的滑动槽滑动连接,能够使得梯形座进行稳定的滑动。

优选的,所述灭火层内填充有灭火剂,灭火剂的材料设置为包裹在球形聚乙烯膜中的干粉灭火剂,由于设置有灭火剂,能够进行灭火。

本实用新型中,所述一种节能防火建筑幕墙由于设置有防水层,能够增加幕墙本体的防水性,由于设置有防火层,能够增加幕墙本体的防火性,由于设置有灭火层,且灭火层内填充有灭火剂,灭火剂的材料设置为包裹在球形聚乙烯膜中的干粉灭火剂,由于设置有灭火剂,能够进行灭火,当对幕墙本体进行组合时,首先把相邻的幕墙本体相互靠近,把连接座卡入对应的连接槽内,然后转动固定螺栓,在螺纹孔的作用下,固定螺栓带动梯形座进行移动,梯形座通过斜边对限位座进行挤压,使得连接座向靠近对应的安装座的方向进行移动,梯形座的移动能够对连接座进行压紧固定,通过对梯形座的挤压和连接座的压紧,从而能够对相互的两个幕墙本体进行组合。

本实用新型设计合理,结构简单,操作方便,能够增加幕墙本体防水、防火和防潮的性能,且便于对幕墙本体进行组合。


附图说明

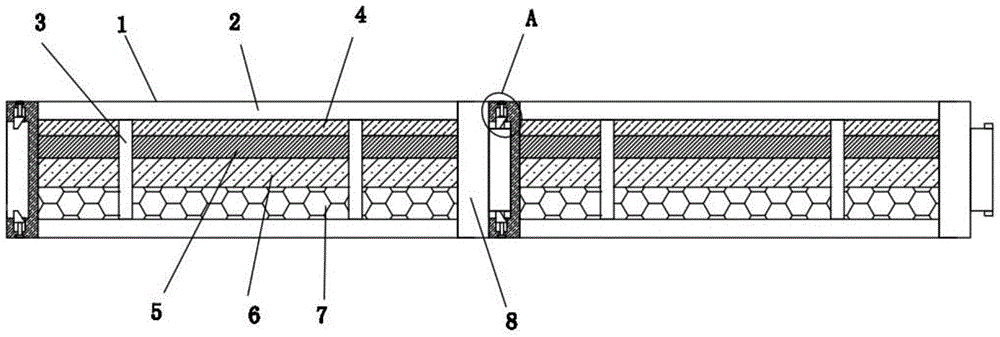

图1为本实用新型提出的一种节能防火建筑幕墙的结构示意图;

图2为本实用新型提出的一种节能防火建筑幕墙的A部分结构示意图。

图中:1、幕墙本体;2、基板;3、固定杆;4、防水层;5、防火层;6、灭火层;7、高密度发泡层;8、安装座;9、连接槽;10、连接座;11、限位座;12、移动槽;13、梯形座;14、螺纹孔;15、固定螺栓。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。

参照图1-2,一种节能防火建筑幕墙,包括多个幕墙本体1,幕墙本体1包括两个对称设置的基板2,两个基板2相互靠近的一侧固定有多个固定杆3,两个基板2的一个基板2的底部连接与防水层4,防水层4的底部连接有防火层5,防火层5的底部连接有灭火层6,灭火层6的底部连接有高密度发泡层7,两个基板2的两侧均固定安装有安装座8,相邻的两个安装座8的中的一个安装座8的一侧开设有连接槽9,相邻的两个安装座8中的另一个安装座8的一侧固定安装有连接座10,连接座10的顶部和底部均固定安装有限位座11,且连接座10与连接槽9相适配。

本实用新型中,连接槽9的顶部内壁上和底部内壁上均开设有移动槽12,移动槽12内滑动安装有梯形座13,且梯形座13与对应的限位座11相适配,由于设置有梯形座13,能够对限位座11进行固定。

本实用新型中,移动槽12远离其开口的一侧均开设有螺纹孔14,螺纹孔14内螺纹安装有固定螺栓15,且固定螺栓15转动安装在梯形座13上,由于设置有固定螺栓15,能够对梯形座13进行固定。

本实用新型中,移动槽12的两侧均开设有滑动槽,梯形座13的两侧均固定安装有滑动座,且滑动座与对应的滑动槽滑动连接,能够使得梯形座13进行稳定的滑动。

本实用新型中,灭火层6内填充有灭火剂,灭火剂的材料设置为包裹在球形聚乙烯膜中的干粉灭火剂,由于设置有灭火剂,能够进行灭火。

本实用新型中,由于设置有防水层4,能够增加幕墙本体1的防水性,由于设置有防火层5,能够增加幕墙本体1的防火性,由于设置有灭火层6,且灭火层6内填充有灭火剂,灭火剂的材料设置为包裹在球形聚乙烯膜中的干粉灭火剂,由于设置有灭火剂,能够进行灭火,通过高密度发泡层7,能够做到减震、防水、防霉,适用于各种潮湿的环境,当对幕墙本体1进行组合时,首先把相邻的幕墙本体1相互靠近,把连接座10卡入对应的连接槽9内,然后转动固定螺栓15,在螺纹孔14的作用下,固定螺栓15带动梯形座13进行移动,梯形座13通过斜边对限位座11进行挤压,使得连接座10向靠近对应的安装座8的方向进行移动,梯形座13的移动能够对连接座10进行压紧固定,通过对梯形座13的挤压和连接座10的压紧,从而能够对相互的两个幕墙本体1进行组合,能够增加幕墙本体1防水、防火和防潮的性能,且便于对幕墙本体1进行组合。

以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
