技术领域
本实用新型涉及中草药搅拌技术领域，具体来说，涉及一种中草药便于清理的搅拌筒。
背景技术
中草药：中药主要由植物药(根、茎、叶、果)、动物药(内脏、皮、骨、器官等)和矿物药组成。
在现有技术中，对中草药进行搅拌采用的装置均为闭合的筒状结构，但搅拌筒内部无法进行清理，导致中草药在搅拌筒内堆积，使中草药浪费，因此，急需一种中草药便于清理的搅拌筒。
实用新型内容
本实用新型旨在于解决背景中的问题，从而提供一种中草药便于清理的搅拌筒。
为实现上述目的，本实用新型提供如下技术方案：一种中草药便于清理的搅拌筒,包括：出料筒、出料槽、搅拌筒、转动筒、密封块一、密封块二、固定筒、转动杆、搭扣、连接筒、进料槽、搅拌杆、伺服电机和转动块，所述出料筒顶端右侧固定连接设有搅拌筒，所述出料筒内侧固定连接设有出料槽，所述搅拌筒一侧固定连接设有固定筒，所述固定筒一端一侧固定连接设有两个转动块，两个所述转动块中间活动连接设有转动杆，所述固定筒一侧活动连接设有转动筒，所述转动筒一侧固定连接设有三个转动块，且转动块与转动杆外壁活动连接，所述转动筒顶端固定连接设有密封块一，所述转动筒两侧固定连接设有密封块二，所述转动筒一侧外壁固定连接设有两个搭扣，所述搅拌筒顶端固定连接设有连接筒，所述连接筒内部中间固定连接设有搅拌杆，所述连接筒一侧固定连接设有进料槽，连接筒顶端固定连接设有伺服电机，且伺服电机底端与搅拌杆顶端固定连接。
优选的，所述转动筒与固定筒均为半圆柱筒，且转动筒一侧与固定筒一侧镶嵌。
优选的，所述密封块一呈L型结构，且密封块一与连接筒底端镶嵌。
优选的，所述密封块二呈L型结构，且密封块二与固定筒两侧镶嵌。
优选的，所述搅拌杆底端与固定筒内部底端相切。
优选的，所述出料筒直径大于搅拌筒直径的两倍，且出料槽呈倾斜设置，且表面设有1mm厚度的聚四氟乙烯涂料层。
本实用新型提供了一种中草药便于清理的搅拌筒，具有以下有益效果：
1、该中草药便于清理的搅拌筒通过设置固定筒和转动筒，使该搅拌筒在对中草药进行清理时，可以将搅拌筒打开，使搅拌筒内部便于清理，当进行搅拌时，将中草药从进料槽投入该搅拌筒内部，中草药从进料槽落入搅拌筒内部，通过电源开关，使伺服电机转动起来，搅拌杆对搅拌筒内部的中草药进行充分搅拌，当对搅拌筒内部的中草药进行清理时，将合页打开，将转动筒从固定筒一侧转开，使搅拌筒打开，使中草药从固定筒和转动筒底端中间跌落跌落到出料筒内部，使中草药可以从出料槽表面光滑面滑落，到出料槽底端集中收集。
2、该中草药便于清理的搅拌筒通过设置出料筒和出料槽，使该搅拌筒在对搅拌好的中草药进行排出收集时，出料槽表面光滑层，可以使搅拌好的中草药可以更好的从出料筒内排出。
附图说明

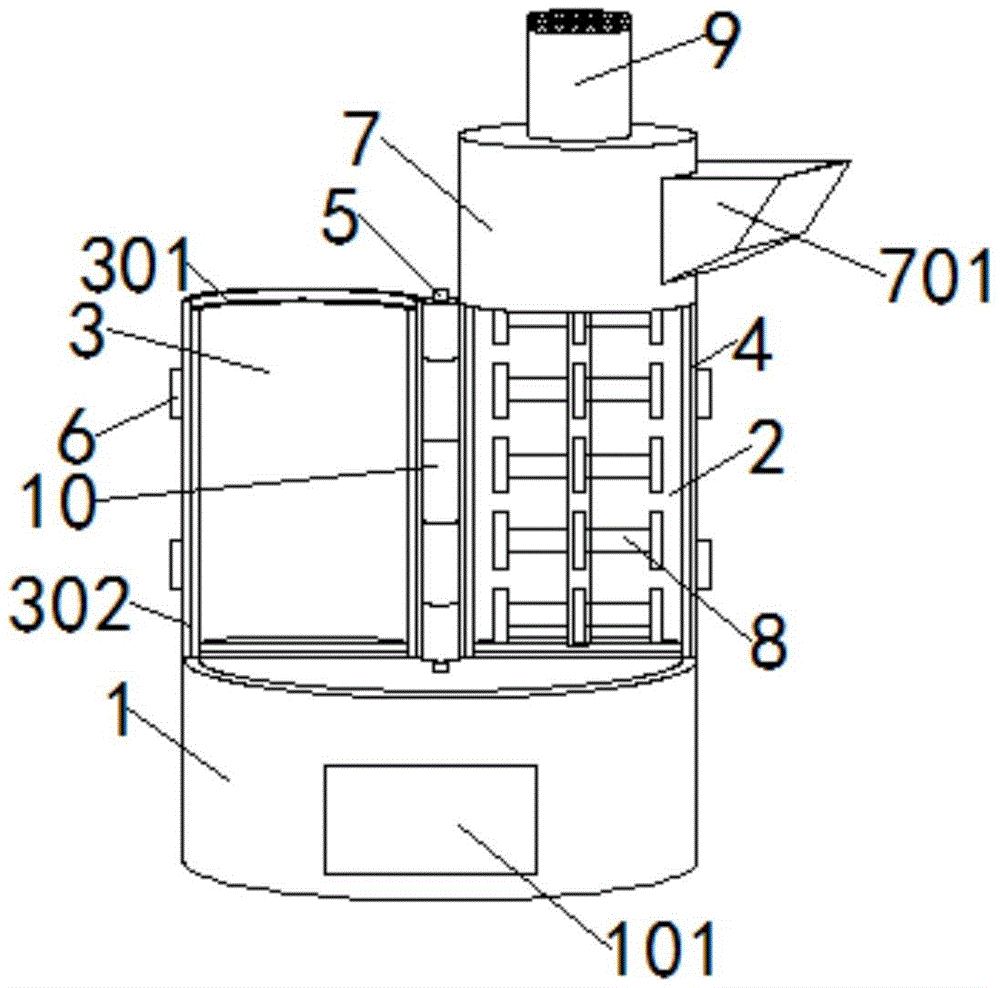

图1是本实用新型的整体结构示意图。
图2是本实用新型的搅拌筒俯视图。
图3是本实用新型的出料筒剖视图。
图4是本实用新型的固定筒俯视图。
在图1至图4，部件名称或线条与附图编号的对应关系为：
出料筒-1，出料槽-101，搅拌筒-2，转动筒-3，密封块一-301，密封块二-302，固定筒-4，转动杆-5，搭扣-6，连接筒-7，进料槽-701，搅拌杆-8，伺服电机-9，转动块-10。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型一种中草药便于清理的搅拌筒,包括：出料筒1、出料槽101、搅拌筒2、转动筒3、密封块一301、密封块二302、固定筒4、转动杆5、搭扣6、连接筒7、进料槽701、搅拌杆8、伺服电机9和转动块10，出料筒1顶端右侧固定连接设有搅拌筒2，出料筒1内侧固定连接设有出料槽101，搅拌筒2一侧固定连接设有固定筒4，固定筒4一端一侧固定连接设有两个转动块10，两个转动块10中间活动连接设有转动杆5，固定筒4一侧活动连接设有转动筒3，转动筒3一侧固定连接设有三个转动块10，且转动块10与转动杆5外壁活动连接，转动筒3顶端固定连接设有密封块一301，转动筒3两侧固定连接设有密封块二302，转动筒3一侧外壁固定连接设有两个搭扣6，搅拌筒2顶端固定连接设有连接筒7，连接筒7内部中间固定连接设有搅拌杆8，连接筒7一侧固定连接设有进料槽701，连接筒7顶端固定连接设有伺服电机9，且伺服电机9底端与搅拌杆8顶端固定连接。
本实施例中，转动筒3与固定筒4均为半圆柱筒，且转动筒3一侧与固定筒4一侧镶嵌，使搅拌筒2分为左右两块，当对搅拌筒2进行清理时，可以将转动筒3从固定筒4一边转开，使搅拌筒2内部打开，使搅拌筒2内部便于清理。
本实施例中，密封块一301呈L型结构，且密封块一301与连接筒7底端镶嵌，当转动筒3转动连接筒7底端时，密封块一301与连接筒7底端镶嵌，使密封块一301与连接筒7形成密封结构。
本实施例中，密封块二302呈L型结构，且密封块二302与固定筒4两侧镶嵌，当转动筒3转动固定筒4一侧时，密封块二302与固定筒4两侧形成密封结构，使转动筒3和固定筒4连接密封在一起，使搅拌筒2闭合。
本实施例中，搅拌杆8底端与固定筒4内部底端相切，使搅拌杆8可以搅拌到固定筒4底端的中草药，时中草药得到充分搅拌，当进行搅拌时，伺服电机9带动搅拌杆8转动，使搅拌杆8在搅拌筒2内部对中草药进行充分搅拌。
本实施例中，出料筒1直径大于搅拌筒2直径的两倍，且出料槽101呈倾斜设置，且表面设有1mm厚度的聚四氟乙烯涂料层，当将搅拌好的中草药排出时，将转动筒3转开，使搅拌筒2打开，使中草药从固定筒4和转动筒3中间跌落到出料筒1内部，使中草药可以从出料槽101表面光滑面滑落，到出料槽101底端集中收集。
工作原理：首先将中草药便于清理的搅拌筒与电源进行连接；
先将转动筒3闭合在固定筒4的一侧，在通过合页6将固定筒4和转动筒3固定密封在一起；
当进行搅拌时，将中草药从进料槽701投入该搅拌筒内部；
中草药从进料槽701落入搅拌筒2内部，通过电源开关，使伺服电机9转动起来，搅拌杆8对搅拌筒2内部的中草药进行充分搅拌；
当对搅拌筒2内部的中草药进行清理时，将合页6打开，将转动筒3从固定筒4一侧转开，使搅拌筒2打开，使中草药从固定筒4和转动筒3底端中间跌落跌落到出料筒1内部，使中草药可以从出料槽101表面光滑面滑落，到出料槽101底端集中收集。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
