技术领域
本实用新型属于运输装置技术领域，具体涉及一种防颠簸的数据采集通讯器用运输装置。
背景技术
现有技术在数据采集通讯方面，在自动控制方面，主要采用的方法是，通过各种传感器将得到的信号传递给信号处理单元，经处理的信号在微处理器的控制下，控制、操作显示或执行部件工作，也有自动控制数据信息的采集,是将传感器采集到的信号,经无线发射部件，发射到处理控制单元，处理控制单元接收到后，进行处理并控制执行元器件工作，在现有的运输装置中，运输通讯器的过程中容易发生颠簸，有可能会对设备造成破损或零部件脱离，为解决以上问题，我们推出以下装置。
实用新型内容
为解决上述背景技术中提出的问题。本实用新型提供了一种防颠簸的数据采集通讯器用运输装置，具有结构简单，操作便捷，便于运输的特点。
为实现上述目的，本实用新型提供如下技术方案：一种防颠簸的数据采集通讯器用运输装置，包括底座、壳体和减震组件，所述壳体固定连接在底座上表面，所述减震组件设置在壳体内部，所述减震组件上端固定连接有放置台，所述放置台内部设置有限位组件，所述放置台上表面搭接有通讯器本体，所述壳体侧面固定连接有合页，所述合页另一端固定连接有箱盖，所述壳体侧面固定连接有卡块，所述箱盖侧面固定连接有第二固定块，所述第二固定块侧面通过销轴活动连接有卡扣，所述底座上表面固定连接有推把，所述底座下表面固定连接有车轮组，所述车轮组共有四个，且呈矩形排列在底座下表面，所述壳体正面开设有百叶窗，所述百叶窗共有两个，且对称排列在壳体表面。
优选的，所述减震组件包括保护壳，所述保护壳固定连接在底座上表面，所述保护壳内部固定连接有滑杆，所述滑杆表面套接有滑套，所述滑杆表面套接有第一弹簧，所述第一弹簧共有两个，且对称排列在滑套两侧，所述滑套表面固定连接有第一连接块，所述第一连接块通过销轴活动连接有第一连接杆。
优选的，所述保护壳上表面开设有第一活动槽，所述第一连接杆穿设在第一活动槽中，所述第一连接杆另一端通过销轴活动连接有第二连接块，所述第二连接块侧面固定连接有第一固定块，所述第一固定块上表面固定连接在放置台下表面，所述第一固定块下表面固定连接有伸缩杆，所述伸缩杆另一端固定连接在底座上表面，所述伸缩杆表面套接有第二弹簧，所述第二连接块共有两个，且对称排列在第一固定块两侧。
优选的，所述限位组件包括传动仓，所述传动仓开设在放置台内部，所述放置台侧面穿设有第一轴承，所述第一轴承中穿设有第一转轴，所述第一转轴一端固定连接有转把，所述第一转轴另一端固定连接有第一螺纹柱，所述第一螺纹柱另一端固定连接有第二螺纹柱，所述第二螺纹柱另一端固定连接有第二转轴，所述传动仓内部固定连接有第二轴承，所述第二转轴穿设在第二轴承中。
优选的，所述第一螺纹柱表面螺纹连接有螺纹帽，所述螺纹帽上表面固定连接有第二连接杆，所述第二连接杆上表面固定连接有限位块，所述放置台上表面开设有第二活动槽，所述第二连接杆穿设在第二活动槽中，所述第二活动槽共有两个，且对称排列在放置台上表面。
与现有技术相比，本实用新型的有益效果是：
本实用新型，通过设置限位组件，在人们需要对通讯器本体进行固定时，通过转动转把，同时带动带动第一螺纹柱和第二螺纹柱进行运转，在第一螺纹柱、第二螺纹柱和螺纹帽的配合下，得以带动限位块进行移动，从而达到对通讯器本体进行固定的目的，通过设置减震组件，在移动过程中对该装置进行减震时，在伸缩杆和第二弹簧的配合下，得以对固定有通讯器本体的放置台进行减震，在第一连接杆和滑套的配合下，得以对固定在第一固定块上端的放置台进行二次缓冲，从而达到对该装置进行减震的目的。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

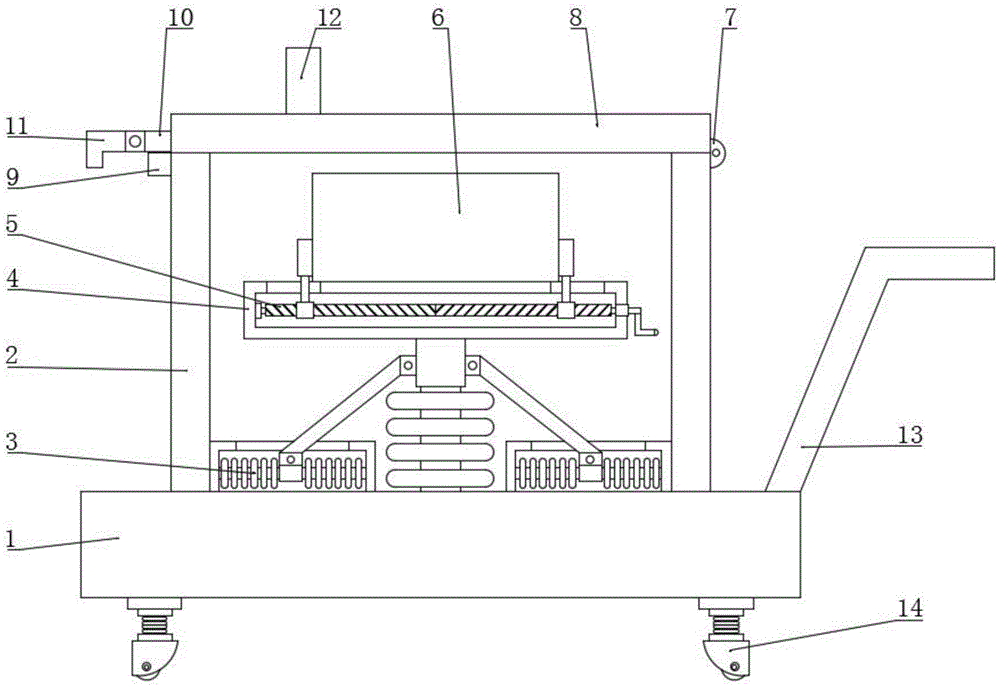

图1为本实用新型正视剖面的结构示意图；
图2为本实用新型正视的结构示意图；
图3为本实用新型减震组件的结构示意图；
图4为本实用新型限位组件的结构示意图；
图中：1、底座；2、壳体；3、减震组件；301、保护壳；302、滑杆；303、第一弹簧；304、滑套；305、第一连接块；306、第一连接杆；307、第一活动槽；308、第二连接块；309、第一固定块；310、伸缩杆；311、第二弹簧；4、放置台；5、限位组件；501、传动仓；502、第一轴承；503、第一转轴；504、转把；505、第一螺纹柱；506、第二螺纹柱；507、第二转轴；508、第二轴承；509、螺纹帽；510、第二连接杆；511、限位块；512、第二活动槽；6、通讯器本体；7、合页；8、箱盖；9、卡块；10、第二固定块；11、卡扣；12、把手；13、推把；14、车轮组；15、百叶窗。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例
请参阅图1-4，本实用新型提供以下技术方案：一种防颠簸的数据采集通讯器用运输装置，包括底座1、壳体2和减震组件3，所述壳体2固定连接在底座1上表面，所述减震组件3设置在壳体2内部，通过设置减震组件3，在移动过程中对该装置进行减震时，在伸缩杆310和第二弹簧311的配合下，得以对固定有通讯器本体6的放置台4进行减震，在第一连接杆306和滑套304的配合下，得以对固定在第一固定块309上端的放置台4进行二次缓冲，从而达到对该装置进行减震的目的，所述减震组件3上端固定连接有放置台4，所述放置台4内部设置有限位组件5，通过设置限位组件5，在人们需要对通讯器本体6进行固定时，通过转动转把504，同时带动带动第一螺纹柱505和第二螺纹柱506进行运转，在第一螺纹柱505、第二螺纹柱506和螺纹帽509的配合下，得以带动限位块511进行移动，从而达到对通讯器本体6进行固定的目的，所述放置台4上表面搭接有通讯器本体6，所述壳体2侧面固定连接有合页7，所述合页7另一端固定连接有箱盖8，所述壳体2侧面固定连接有卡块9，所述箱盖8侧面固定连接有第二固定块10，所述第二固定块10侧面通过销轴活动连接有卡扣11，所述底座1上表面固定连接有推把13，所述底座1下表面固定连接有车轮组14，所述车轮组14共有四个，且呈矩形排列在底座1下表面，所述壳体2正面开设有百叶窗15，所述百叶窗15共有两个，且对称排列在壳体2表面。
具体的，所述减震组件3包括保护壳301，所述保护壳301固定连接在底座1上表面，所述保护壳301内部固定连接有滑杆302，所述滑杆302表面套接有滑套304，所述滑杆302表面套接有第一弹簧303，所述第一弹簧303共有两个，且对称排列在滑套304两侧，所述滑套304表面固定连接有第一连接块305，所述第一连接块305通过销轴活动连接有第一连接杆306。
具体的，所述保护壳301上表面开设有第一活动槽307，所述第一连接杆306穿设在第一活动槽307中，所述第一连接杆306另一端通过销轴活动连接有第二连接块308，所述第二连接块308侧面固定连接有第一固定块309，所述第一固定块309上表面固定连接在放置台4下表面，所述第一固定块309下表面固定连接有伸缩杆310，所述伸缩杆310另一端固定连接在底座1上表面，所述伸缩杆310表面套接有第二弹簧311，所述第二连接块308共有两个，且对称排列在第一固定块309两侧。
具体的，所述限位组件5包括传动仓501，所述传动仓501开设在放置台4内部，所述放置台4侧面穿设有第一轴承502，所述第一轴承502中穿设有第一转轴503，所述第一转轴503一端固定连接有转把504，所述第一转轴503另一端固定连接有第一螺纹柱505，所述第一螺纹柱505另一端固定连接有第二螺纹柱506，所述第二螺纹柱506另一端固定连接有第二转轴507，所述传动仓501内部固定连接有第二轴承508，所述第二转轴507穿设在第二轴承508中。
具体的，所述第一螺纹柱505表面螺纹连接有螺纹帽509，所述螺纹帽509上表面固定连接有第二连接杆510，所述第二连接杆510上表面固定连接有限位块511，所述放置台4上表面开设有第二活动槽512，所述第二连接杆510穿设在第二活动槽512中，所述第二活动槽512共有两个，且对称排列在放置台4上表面。
本实用新型的工作原理及使用流程：本实用新型，在使用时，首先通过转动转把504，同时带动带动第一螺纹柱505和第二螺纹柱506进行运转，在第一螺纹柱505、第二螺纹柱506和螺纹帽509的配合下，得以对限位块511进行移动，从而将通讯器本体6固定在放置台4上表面，在卡块9和卡扣11的配合下，得以对箱盖8限位，从而将箱盖8稳定搭接在壳体2上表面，当在移动过程中对该装置进行减震时，在伸缩杆310和第二弹簧311的配合下，得以对固定有通讯器本体6的放置台4进行减震，在第一连接杆306和滑套304的配合下，得以对固定在第一固定块309上表面的放置台4进行二次缓冲，从而达到对该装置进行减震的目的。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
