技术领域
本实用新型涉及LED显示屏技术领域，具体为一种防护结构。
背景技术
LED显示屏是一种平板显示器，由一个个小的LED模块面板组成，用来显示文字、图像、视频、录像信号等各种信息的设备。LED显示屏应用于各行各业。目前，很多的LED显示屏安装在户外的，无保护防护措施，由于空气中尘土及风力的作用，宣传栏上的电子屏表面很容易变脏，影响广告显示效果，需要人员定期去清洗，不仅浪费人力，而且清洗擦拭电子屏上的较高位置存在安全隐患，且户外的恶劣天气下经常受到风吹雨打太阳晒，会使防水涂层很快的老化，然后使防水效果降低，造成设备故障，户外的LED屏幕没有辅助风干装置，没有抽水的装置，使LED显示器长时间在潮湿环境下工作，容易影响LED显示屏的寿命，因此需要在现有LED显示屏装置的基础上进行升级和改造，以克服现有问题和不足，提供一种户外LED显示屏防护结构。
实用新型内容
本实用新型的旨在于解决现有户外LED显示器难以清洗，且在恶劣天气下经常受到风吹雨打太阳晒，会使防水涂层很快的老化，然后使防水效果降低，造成设备故障的技术问题，提供一种户外LED显示屏防护结构，该装置中通过设置防水帆布、雨滴传感器和软毛刷，雨滴传感器在感应到雨水后能够控制防水帆布的下降使其对LED显示器进行防护，避免雨水对其造成影响，软毛刷在其下降的过程中能够进行屏幕表面的清洁。
为实现上述目的，本实用新型提供如下技术方案：一种户外LED显示屏防护结构，包括屏幕本体、防护感应组件和收纳组件，防护感应组件安装于屏幕本体的顶端，收纳组件安装于防护感应组件的内部；
防护感应组件包括顶盖、防水帆布、固定架、软毛刷、雨滴传感器和总控制器，顶盖固定安装于LED显示屏的顶端，防水帆布收纳于收纳卷轴的表面，固定架固定安装于滑块卡座的内侧，软毛刷固定于固定架的内侧，雨滴传感器安装于顶盖的内壁，总控制器电性连接雨滴传感器并且安装于顶盖的内壁一侧；
收纳组件包括丝杆基体、滑块卡座、控制电机、收纳卷轴、丝杆电机、滚珠丝杆、承载件和帆布固定夹，丝杆基体安装于LED显示屏的两侧，滚珠丝杆安装于丝杆基体的内侧，承载件套装连接于滚珠丝杆，滑块卡座固定于承载件的外侧表面，丝杆电机连接于滚珠丝杆并且固定于顶盖的内侧，收纳卷轴分别设置于LED显示屏的顶部四周顶盖的内侧，控制电机分别销接连接于收纳卷轴的轴心，帆布固定夹安装于固定架的顶端表面；
屏幕本体包括LED显示屏和支柱，支柱支撑于LED显示屏的底部。
作为本实用新型进一步的方案：所述收纳卷轴设置有横向纵向两组分别安装于顶盖内侧的LED显示屏的四周。
作为本实用新型进一步的方案：所述控制电机分别销接连接于单个横向及单个纵向的收纳卷轴，且并排的收纳卷轴之间套装连接有同步带。
作为本实用新型进一步的方案：所述收纳卷轴所收卷的相邻的防水帆布边缘处统一进行缝制连接。
作为本实用新型进一步的方案：所述总控制器包括数据接收器、数据转换器和电机开关。
作为本实用新型进一步的方案：所述总控制器电性连接于雨滴传感器、控制电机和丝杆电机。
作为本实用新型进一步的方案：所述帆布固定夹夹持固定LED显示屏正前端顶部的防水帆布。
作为本实用新型进一步的方案：所述软毛刷刷体表面紧贴于LED显示屏的表面。
本实用新型的有益效果为：
1、在本实用新型中设置雨滴传感器，雨滴传感器能够及时的感应雨水的降临，并且及时的对防护组件进行控制，使得在下雨时对LED显示屏进行防护保护，避免恶劣环境使得LED显示屏的防水涂层很快的老化，然后使防水效果降低，造成设备故障。
2、该种户外LED显示屏防护结构的优点在于设置有控制电机，由于控制电机分别销接连接于单个横向及单个纵向的收纳卷轴，且并排的收纳卷轴之间套装连接有同步带，使得收纳卷轴可以对防水帆布进行同步的收纳回卷，使得防水帆布的下降收回均能够平衡。
3、该种户外LED显示屏防护结构设置有软毛刷，由于软毛刷刷体表面紧贴于LED显示屏的表面，可以在每一次的上升下降中对LED显示屏进行清洁，使其表面保持干净。
附图说明
为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

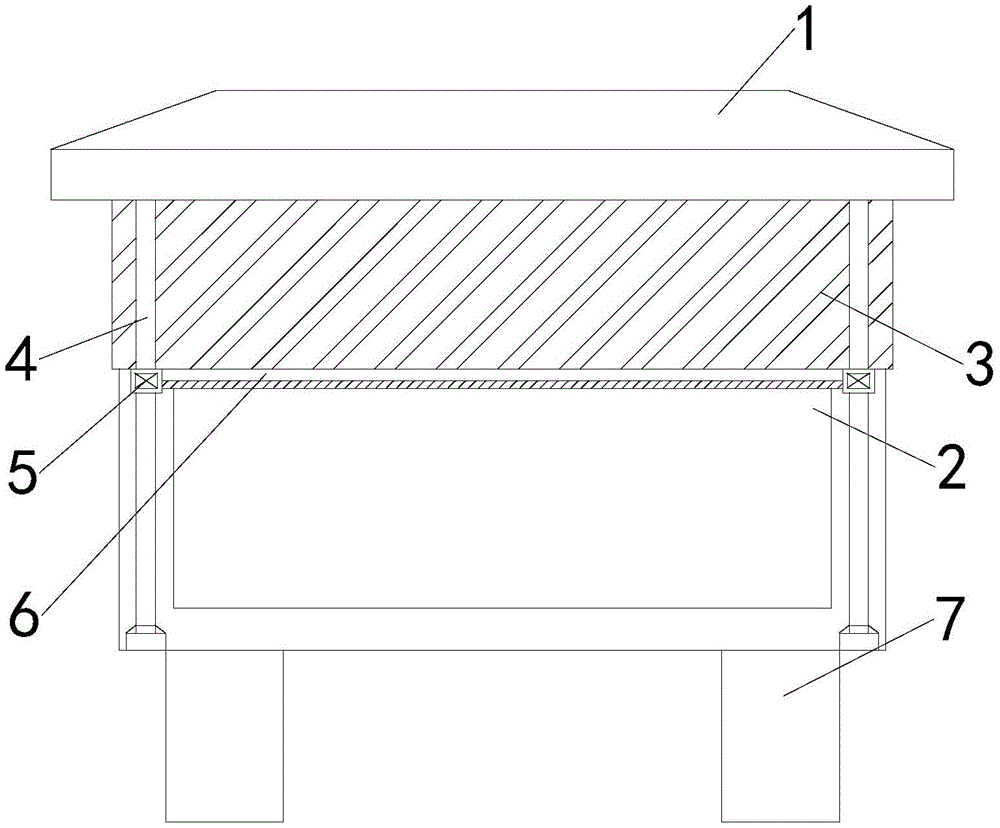

图1为本实用新型的整体结构示意图。
图2为本实用新型的顶盖底部结构示意图。
图3为本实用新型的丝杆结构示意图。
图4为本实用新型的清洁刷条结构结构示意图。
图5为本实用新型的顶盖内部结构结构示意图。
图1-5中：1-顶盖，2-LED显示屏，3-防水帆布，4-丝杆基体，5-滑块卡座，6-固定架，7-支柱，8-控制电机，9-收纳卷轴，10-丝杆电机，11-滚珠丝杆，12-承载件，13-软毛刷，14-帆布固定夹，15-雨滴传感器，16-总控制器。
具体实施方式
为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。
请参阅图1～5，本实用新型实施例中，一种户外LED显示屏防护结构，包括屏幕本体、防护感应组件和收纳组件，防护感应组件安装于屏幕本体的顶端，收纳组件安装于防护感应组件的内部；
防护感应组件包括顶盖1、防水帆布3、固定架6、软毛刷13、雨滴传感器15和总控制器16，顶盖1固定安装于LED显示屏2的顶端，防水帆布3收纳于收纳卷轴9的表面，固定架6固定安装于滑块卡座5的内侧，软毛刷13固定于固定架6的内侧，由于软毛刷13刷体表面紧贴于LED显示屏2的表面，可以在每一次的上升下降中对LED显示屏2进行清洁，使其表面保持干净，雨滴传感器15安装于顶盖1的内壁，雨滴传感器15能够及时的感应雨水的降临，并且及时的对防护组件进行控制，使得在下雨时对LED显示屏2进行防护保护，避免恶劣环境使得LED显示屏2的防水涂层很快的老化，然后使防水效果降低，造成设备故障，总控制器16电性连接雨滴传感器15并且安装于顶盖1的内壁一侧；
收纳组件包括丝杆基体4、滑块卡座5、控制电机8、收纳卷轴9、丝杆电机10、滚珠丝杆11和承载件12，丝杆基体4安装于LED显示屏2的两侧，滚珠丝杆11安装于丝杆基体4的内侧，承载件12套装连接于滚珠丝杆11，滑块卡座5固定于承载件12的外侧表面，丝杆电机10连接于滚珠丝杆11并且固定于顶盖1的内侧，收纳卷轴9分别设置于LED显示屏2的顶部四周顶盖1的内侧，控制电机8分别销接连接于收纳卷轴9的轴心，由于控制电机8分别销接连接于单个横向及单个纵向的收纳卷轴9，且并排的收纳卷轴9之间套装连接有同步带，使得收纳卷轴9可以对防水帆布3进行同步的收纳回卷，使得防水帆布3的下降收回均能够平衡；
屏幕本体包括LED显示屏2和支柱7，支柱7支撑于LED显示屏2的底部。
其中，收纳卷轴9设置有横向纵向两组分别安装于顶盖1内侧的LED显示屏2的四周，可以对其四周均起到良好包围防护。
其中，控制电机8分别销接连接于单个横向及单个纵向的收纳卷轴9，且并排的收纳卷轴9之间套装连接有同步带，使得收纳卷轴9可以进行同步的收纳回卷。
其中，收纳卷轴9所收卷的相邻的防水帆布3边缘处统一进行缝制连接，可以一起带动进行对屏幕的覆盖笼罩。
其中，总控制器16包括数据接收器、数据转换器和电机开关。
其中，总控制器16电性连接于雨滴传感器15、控制电机8和丝杆电机10。
其中，帆布固定夹14夹持固定LED显示屏2正前端顶部的防水帆布3，使得在帆布固定夹14的带动下可以一起进行防水帆布3的下降。
其中，软毛刷13刷体表面紧贴于LED显示屏2的表面，可以在每一次的上升下降中对LED显示屏2进行清洁。
工作原理：
首先，总控制器16连接外接电源，并且通过与雨滴感应器15的电性连接使得在下雨时，顶盖1内部雨滴感应器15感应到下雨后将信号反馈至总控制器16，总控制器16则分别启动顶盖1内部的控制电机8以及丝杆电机10，控制电机8启动后带动收纳卷轴9同时向下进行旋转，使得收卷在收纳卷轴9表面的防水帆布3向下卷出，并且由丝杆电机10带动承载件12内部的滚珠在滚珠丝杆11的内部滚动，并且在丝杆基体4的内部逐渐下移，从而带动固定于承载件12两侧的滑块卡座5的滑动下移，两侧的滑块卡座5带动固定在其中间的固定架6一同下降，固定架6表面顶端固定的帆布固定夹14则夹持顶部卷出的防水帆布3一同向下，不同的收纳卷轴9所收卷的防水帆布3边缘处统一进行缝制连接，因此在固定架6的下移过程中由帆布固定夹14固定夹持的防水帆布3会一同下降覆盖罩在LED显示屏2的外侧，对其进行防水防潮防污渍的保护，并且固定架6在下降的过程中通过内侧固定的软毛刷13对贴近的LED显示屏2表面进行清洁，将其表面的灰尘等刷落，起到一定的清洁作用。
