技术领域
本实用新型涉及钢筋技术领域，具体是一种钢筋除锈、除屑一体装置。
背景技术
钢筋除锈是指把油渍、漆污和用锤敲击时能剥落的浮皮(俗称老锈)、铁锈等在使用前清除干净。在焊接前，焊点处的水锈应清除干净。钢筋的除锈一般可通过以下两个途径完成：一是在钢筋冷拉或钢丝调直过程中除锈，其对大量钢筋的除锈较为经济、省力；二是用机械方法除锈，如采用电动除锈机除锈，其对钢筋的局部除锈较为方便。
现有的钢筋除锈装置在对钢筋除锈时，除锈效果不佳，且除锈效率差，因此，针对这一现状，迫切需要开发一种钢筋除锈、除屑一体装置，以克服当前实际应用中的不足。
实用新型内容
本实用新型的目的在于提供一种钢筋除锈、除屑一体装置，以解决背景技术中指出的不足。
本实用新型的实施例是这样实现的：
一种钢筋除锈、除屑一体装置，包括：除锈箱，所述除锈箱内部固定安装有除锈板，且除锈板一侧固定设有刷毛，所述除锈板上方贯穿设有排气管，且排气管表面焊接有喷嘴，所述排气管一端连接有鼓风机，所述除锈板之间插接有钢筋，所述钢筋一端套接有定位棒，所述钢筋另一端套接有传动块，所述传动块一端焊接有活动块，所述活动块上方螺纹连接有固定螺杆，所述活动块一端套接有卡块，所述卡块一端开口设有滑槽，所述滑槽内设有复位弹簧，所述卡块另一端固定连接有电机，所述电机底部固定安装有底座，所述除锈箱内部底端嵌入设有挡板，所述挡板一端开口设有废屑口。
优选的，所述传动块为两块相接处为弧面的圆柱桶状。
优选的，所述传动块内壁直径由左至右逐渐增大，所述定位棒内壁直径等于钢筋直径。
优选的，所述除锈板为两块弧形板组合而成，且刷毛为钢丝材质。
优选的，所述喷嘴为若干个，且喷嘴正对于除锈板上方开口处。
优选的，所述挡板为倾斜板，且废屑口位于挡板较低的一端。
有益效果：本实用新型通过设置由两半相接面为弧形的空心圆柱块组合而成传动块，以及在传动块一端设置活动块、卡块和复位弹簧，当电机带动钢筋转动除锈时，同时能够带动钢筋左右来回戳动，大大提高了钢筋除锈效果，通过设置定位棒，以及将传动块内部设为从左至右内径逐渐增加，可准确的将钢筋插入除锈装置，通过在除锈板上方安装排气管、喷嘴和鼓风机，在鼓风机的吹动下，可将除锈板上的铁屑及时出落至除锈箱底部，从而提高除锈装置的除锈效率。
附图说明
为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

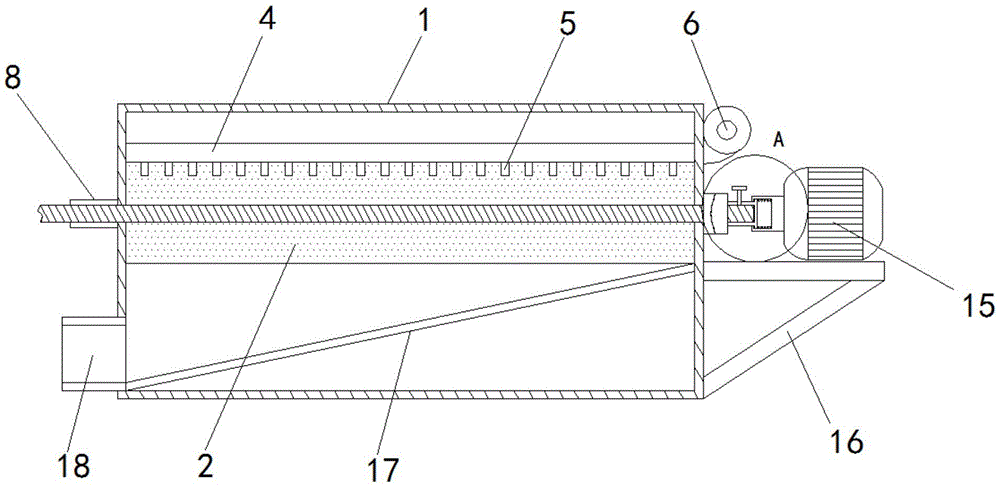

图1为本实用新型的整体结构示意图。
图2为本实用新型的侧面结构示意图。
图3为本实用新型的A处放大结构示意图。
图中：1-除锈箱；2-除锈板；3-刷毛；4-进气管；5-喷嘴；6-鼓风机；7-钢筋；8-定位棒；9-传动块；10-活动块；11-固定螺栓；12-卡块；13-滑槽；14-复位弹簧；15-电机；16-底座；17-挡板；18废屑口。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至3，本实用新型实施例中，一种钢筋除锈、除屑一体装置，包括：除锈箱1，除锈箱1内部固定安装有除锈板2，且除锈板2一侧固定设有刷毛3，除锈板2上方贯穿设有排气管4，且排气管4表面焊接有喷嘴5，排气管4一端连接有鼓风机6，除锈板2之间插接有钢筋7，钢筋7一端套接有定位棒8，钢筋7另一端套接有传动块9，传动块9一端焊接有活动块10，活动块10上方螺纹连接有固定螺杆11，活动块10一端套接有卡块12，卡块12一端开口设有滑槽13，滑槽13内设有复位弹簧14，卡块12另一端固定连接有电机15，电机底部固定安装有底座16，除锈箱1内部底端嵌入设有挡板17，挡板17一端开口设有废屑口18。
其中，传动块9为两块相接处为弧面的圆柱桶状,当电机15带动钢筋7转动的同时，在复位弹簧14的弹力下，传动块9可推动活动块10左右来回移动，从而带动与之固定连接的钢筋7来回抽动，以增加钢筋7的除锈效率。
其中，传动块9内壁直径由左至右逐渐增大，定位棒8内壁直径等于钢筋直径，将钢筋7插入定位棒8内部，接着插入传动块9内部，可方便钢筋7准确插入装置内部固定。
其中，除锈板2为两块弧形板组合而成，且刷毛3为钢丝材质，能够将电机15带动的钢筋7表面的铁锈和铁屑清除更加干净，提高除锈板2的除锈效果。
其中，喷嘴5为若干个，且喷嘴5正对于除锈板2上方开口处，除锈板2在对钢筋7除锈时，鼓风机6产生的气流通过喷嘴5喷出，可将清除后的铁锈和铁屑进行吹落，提高除锈板2的除锈效率。
其中，挡板17为倾斜板，且废屑口18位于挡板17较低的一端，经过除锈板2打磨后的铁屑和铁锈掉落至挡板17上，由挡板17滑落至废屑口18排出装置，便于铁屑和铁锈的取出。
工作原理，首先，将钢筋7由定位棒8插入，依次贯穿除锈板2和传动块9，最终插入活动块10内部，拧紧活动块10表面的固定螺栓11，将钢筋7与活动块10固定连接，然后，启动鼓风机6和电机15，电机15带动钢筋7转动，在除锈板2的打磨下，钢筋7表面的铁锈和铁屑被清除，在传动块9以及复位弹簧14的作用下，钢筋7转动的同时来回抽动，可加快钢筋7表面的除锈进度，除绣的同时，鼓风机6产生的气流通过喷嘴5吹向除锈板2之间的钢筋7表面，将除锈板2清除的铁锈进行吹落，使铁锈掉落至挡板17上，再由挡板17滑落至废屑口18排出装置。
