技术领域
本实用新型属于数据采集技术领域，具体涉及一种数据采集仪器用防倾倒装置。
背景技术
数据采集仪，可同时检测10通道的温度和湿度，并模拟电压并通过宽大的显示屏显现出来，现有的数据采集仪器比较笨重，不能安稳的放置在桌面或者地面上，从而影响了工作人员的使用，而且在数据采集仪器使用的时候会散发热量，在长时间的使用后，会产生大量的热量，从而会影响数据采集仪器正常工作，更严重的会导致数据采集仪器损坏，从而造成了不必要色损失。
实用新型内容
为解决上述背景技术中提出的问题。本实用新型提供了一种数据采集仪器用防倾倒装置，具有安全易散热的特点。
为实现上述目的，本实用新型提供如下技术方案：一种数据采集仪器用防倾倒装置，包括底座，所述底座的底部固定连接有减震组件，所述底座的顶部固定连接有电动推杆，所述电动推杆的左右两侧与底座的顶部之间固定连接有固定杆，所述电动推杆的顶部开设有电机槽，所述电机槽内固定连接有第一电机，所述第一电机的输出轴穿过电动推杆固定连接有转动杆，所述转动杆的顶部固定连接有放置板，所述放置板的底部固定连接有万向轮，所述电动推杆表面的顶部固定连接有滑轨，所述滑轨的形状为环形，所述万向轮与滑轨滑动连接，所述放置板的顶部固定连接有保护壳，所述保护壳内壁的底部固定连接有支撑柱，所述支撑柱的顶部固定连接有固定板，所述固定板内开设有若干个固定孔，所述固定孔内螺纹连接有螺栓，所述保护壳内壁的后侧固定连接有插座，所述保护壳内壁的顶部固定连接有连接杆，所述连接杆的底部固定连接有第二电机，所述第二电机的输出轴上固定连接有扇叶，所述保护壳内壁的右侧固定连接有降温组件，所述降温组件的右侧穿过保护壳固定连接在保护壳的表面。
优选的，所述保护壳内壁的后侧开设有安装槽，所述保护壳内壁的后侧开设有螺纹孔，所述保护壳表面的后侧通过螺栓螺纹连接有安装板。
优选的，所述保护壳的表面通过合页活动连接有壳盖，所述壳盖的表面固定连接有把手和玻璃膜。
优选的，所述减震组件包括连接块、减震弹簧、限位块、限位杆和吸盘，所述连接块固定连接在底座的底部，所述连接块内壁的顶部固定连接有减震弹簧，所述连接块内滑动连接有限位块，所述减震弹簧与限位块固定连接，所述限位块表面的左右两侧固定连接有限位杆。
优选的，所述降温组件包括降温箱、出风槽、防护网、出风口、风机和吸风器，所述降温箱固定连接在保护壳内壁的右侧，所述降温箱内壁的右侧开设有出风槽，所述出风槽内固定连接有防护网，所述降温箱内壁的底部固定连接有风机，所述风机的右侧穿过出风槽固定连接有出风口且出风口固定连接在出风槽内壁的左侧，所述风机的左侧穿过降温箱固定连接有吸风器。
与现有技术相比，本实用新型的有益效果是：
本实用新型，通过设置电动推杆，可将装置的顶部升高和降低，从而可调节到合适的高度，通过第一电机，可带动放置板进行转动，从而可将装置调节到不同的角度，从而方便多个人多角度的对采集仪器进行观察，通过第二电机，第二电机转动带动扇叶转动，从而可帮助采集仪器进行扫热，避免了采集仪器热量过大而造成损坏，通过玻璃膜，可对采集仪器的屏幕进行保护，通过减震弹簧，可减少限位块与连接块之间的压力，也减少了限位块与连接块之间的碰撞力，从而对装置进行保护，通过吸盘，可将装置牢固的固定在地面上，避免装置发生位移，通过吸风器，可将保护壳内的热气进行吸收并通过风机输送到装置外，从而避免保护壳内的温度过高而对采集仪器造成伤害，整个装置结构合理，使用方便，实用性强。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

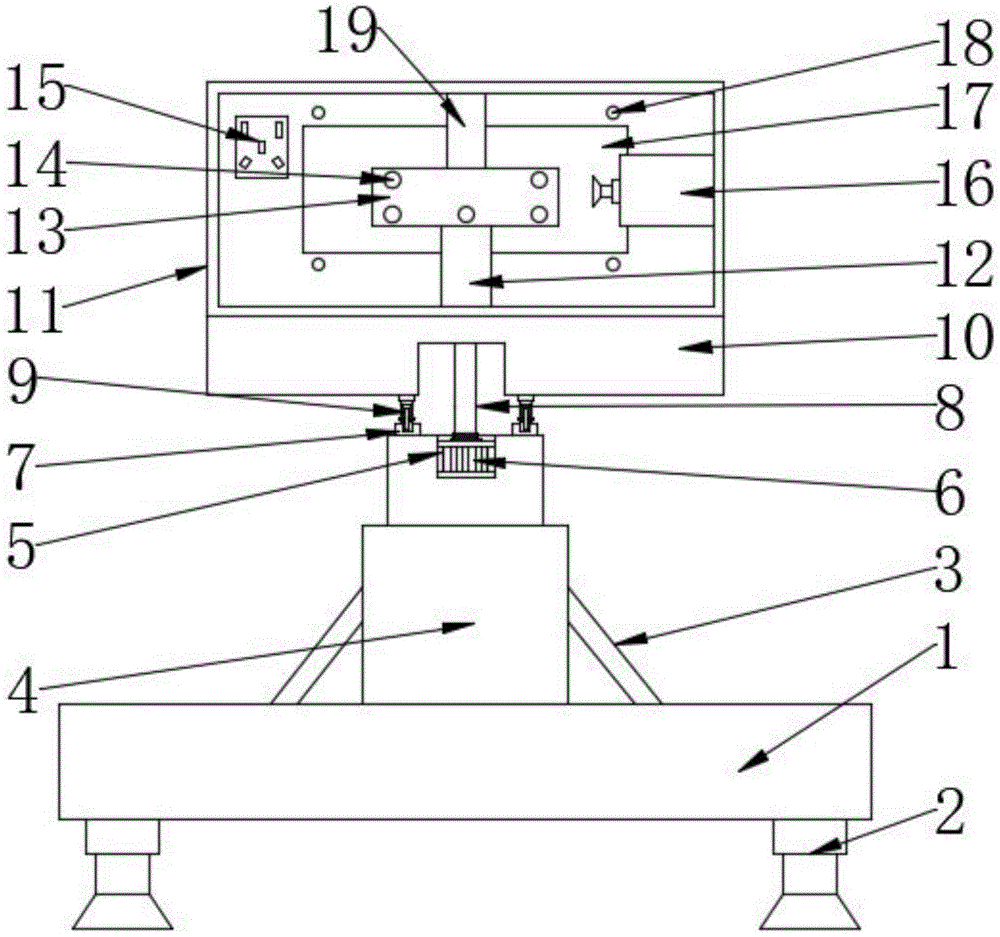

图1为本实用新型正视剖面的结构示意图；
图2为本实用新型中保护壳右视剖面的结构示意图；
图3为本实用新型中保护壳正视的结构示意图；
图4为本实用新型中减震组件的结构示意图；
图5为本实用新型中降温组件的结构示意图；
图中：1、底座；2、减震组件；201、连接块；202、减震弹簧；203、限位块；204、限位杆；205、吸盘；3、固定杆；4、电动推杆；5、电机槽；6、第一电机；7、轮轨；8、转动杆；9、万向轮；10、放置板；11、保护壳；12、支撑柱；13、固定板；14、固定孔；15、插座；16、降温组件；1601、降温箱；1602、出风槽；1603、防护网；1604、出风口；1605、风机；1606、吸风器；17、安装板；18、螺纹孔；19、连接杆；20、合页；21、壳盖；22、安装槽；23、把手；24、螺栓；25、第二电机；26、扇叶；27、玻璃膜。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例
请参阅图1-5，本实用新型提供以下技术方案：一种数据采集仪器用防倾倒装置，包括底座1，所述底座1的底部固定连接有减震组件2，所述底座1的顶部固定连接有电动推杆4，通过设置电动推杆4，可将装置的顶部升高和降低，从而可调节到合适的高度，所述电动推杆4的左右两侧与底座1的顶部之间固定连接有固定杆3，所述电动推杆4的顶部开设有电机槽5，所述电机槽5内固定连接有第一电机6，通过第一电机6，可带动放置板10进行转动，从而可将装置调节到不同的角度，从而方便多个人多角度的对采集仪器进行观察，所述第一电机6的输出轴穿过电动推杆4固定连接有转动杆8，所述转动杆8的顶部固定连接有放置板10，所述放置板10的底部固定连接有万向轮9，所述电动推杆4表面的顶部固定连接有滑轨7，所述滑轨7的形状为环形，所述万向轮9与滑轨7滑动连接，所述放置板10的顶部固定连接有保护壳11，通过保护壳11，可对采集仪器进行保护，从而避免了外界因素对采集仪器造成损坏或影响，从而保证了采集仪器能够正常使用，所述保护壳11内壁的底部固定连接有支撑柱12，所述支撑柱12的顶部固定连接有固定板13，通过固定板13，可将采集仪器牢固的进行固定，从而避免了采集仪器在保护壳11内左右晃动与保护壳11进行碰撞，所述固定板13内开设有若干个固定孔14，所述固定孔14内螺纹连接有螺栓24，所述保护壳11内壁的后侧固定连接有插座15，通过插座15，可方便对保护壳11内的采集仪器进行供电，所述保护壳11内壁的顶部固定连接有连接杆19，所述连接杆19的底部固定连接有第二电机25，通过第二电机25，第二电机25转动带动扇叶26转动，从而可帮助采集仪器进行扫热，避免了采集仪器热量过大而造成损坏，所述第二电机25的输出轴上固定连接有扇叶26，所述保护壳11内壁的右侧固定连接有降温组件16，所述降温组件16的右侧穿过保护壳11固定连接在保护壳11的表面，整个装置结构合理，使用方便，实用性强。
具体的，所述保护壳11内壁的后侧开设有安装槽22，所述保护壳11内壁的后侧开设有螺纹孔18，所述保护壳11表面的后侧通过螺栓24螺纹连接有安装板17，通过安装槽22，可方便工作人员将采集仪器安装在固定板13上，通过安装板17，可对保护壳11内壁进行保护。
具体的，所述保护壳11的表面通过合页20活动连接有壳盖21，所述壳盖21的表面固定连接有把手23和玻璃膜27，通过把手23，可方便将壳盖21打开，从而方便将采集仪器放入到保护壳11内，通过玻璃膜27，可对采集仪器的屏幕进行保护。
具体的，所述减震组件2包括连接块201、减震弹簧202、限位块203、限位杆204和吸盘205，所述连接块201固定连接在底座1的底部，所述连接块201内壁的顶部固定连接有减震弹簧202，所述连接块201内滑动连接有限位块203，所述减震弹簧202与限位块203固定连接，所述限位块203表面的左右两侧固定连接有限位杆204，通过减震弹簧202，可减少限位块203与连接块201之间的压力，也减少了限位块203与连接块201之间的碰撞力，从而对装置进行保护，通过吸盘205，可将装置牢固的固定在地面上，避免装置发生位移。
具体的，所述降温组件16包括降温箱1601、出风槽1602、防护网1603、出风口1604、风机1605和吸风器1606，所述降温箱1601固定连接在保护壳11内壁的右侧，所述降温箱1601内壁的右侧开设有出风槽1602，所述出风槽1602内固定连接有防护网1603，所述降温箱1601内壁的底部固定连接有风机1605，所述风机1605的右侧穿过出风槽1602固定连接有出风口1604且出风口1604固定连接在出风槽1602内壁的左侧，所述风机1605的左侧穿过降温箱1601固定连接有吸风器1606，通过吸风器1606，可将保护壳11内的热气进行吸收并通过风机1605输送到装置外，从而避免保护壳11内的温度过高而对采集仪器造成伤害。
本实用新型的工作原理及使用流程：本实用新型，使用时，扭动螺栓24将安装板17取下，通过把手23将壳盖21打开将采集仪器放入到保护壳11内，然后通过安装槽22，将采集仪器通过螺栓24固定在安装板17上，安装完成后装采集仪器的插头插入到插座15上，然后将安装板17通过螺栓24固定在保护壳11的表面，同时将壳盖21进行关闭打开采集仪器进行使用，打开后打开第二电机25，带动扇叶26进行转动，从而帮助采集仪器进行扇热，同时打开吸风器1606和风机1605，将采集仪器散发出来的热气通过风机1605和出风口1604排放到装置外，然后打开第一电机6，第一电机6转动带动放置板10进行转动，从而方便多个人多角度的对采集仪器进行观察。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
