技术领域
本实用新型涉及包装组件技术领域，具体的涉及一种包装组件的扶正限位装置。
背景技术
在物品的生产、运输、保存等过程中，对物品进行包装保护对物品的完整性具有重要作用，尤其是在运输过程中难免会遇到各种撞击，为了保护物品本身的完整，市场上已经出现了各种各样的包材，但一般都是简单地将软质材料填充进盛放物品的箱子内，此种方式保护效果并不好，极易造成物品的损坏，且所填充的起缓冲作用的软质材料不能重复使用，造成资源的浪费。
实用新型内容
该种装置解决上述背景技术提出的技术问题，提供一种包装组件的扶正限位装置，包括：扶正器、弹簧限位器和减震装置，在该包装组件内部左右两侧均匀固定连接有扶正器，弹簧限位器均匀固定连接在该包装组件内部下方左右两侧，减震装置固定连接在该包装组件底部。
优选的，在弹簧限位器内侧均匀固定连接有若干半圆形摩擦块。
优选的，在减震装置内部固定连接有隔板，且在隔板每个夹槽中活动连接有转子。
优选的，在每个扶正器外侧固定连接有一个凸块。
优选的，扶正器包括：加固块、螺纹杆、螺旋杆和扶正块，在扶正器内部活动连接有螺旋杆，在扶正器外部上下两处均匀固定连接有加固块，螺纹杆固定连接在加固块中间处，扶正块固定连接在螺旋杆右端，且扶正块中间设有半圆形凸块。
有益效果：通过设有加固块，可以加固扶正器的稳定性，同时螺旋杆受压向右侧平移，使螺旋杆探出延伸，再通过扶正块中间为半圆形凸块状，能对货物进行缓冲减震，达到更好的扶正效果；
通过在隔板每个夹槽中设有转子，当包装组件受到压力的时候，使包装组件下压与转子产生摩擦，增大其阻力，减少晃动带来的压力，同时通过隔板将每个转子进行更好的限位和稳固，达到更好的减压抗震的效果。
附图说明

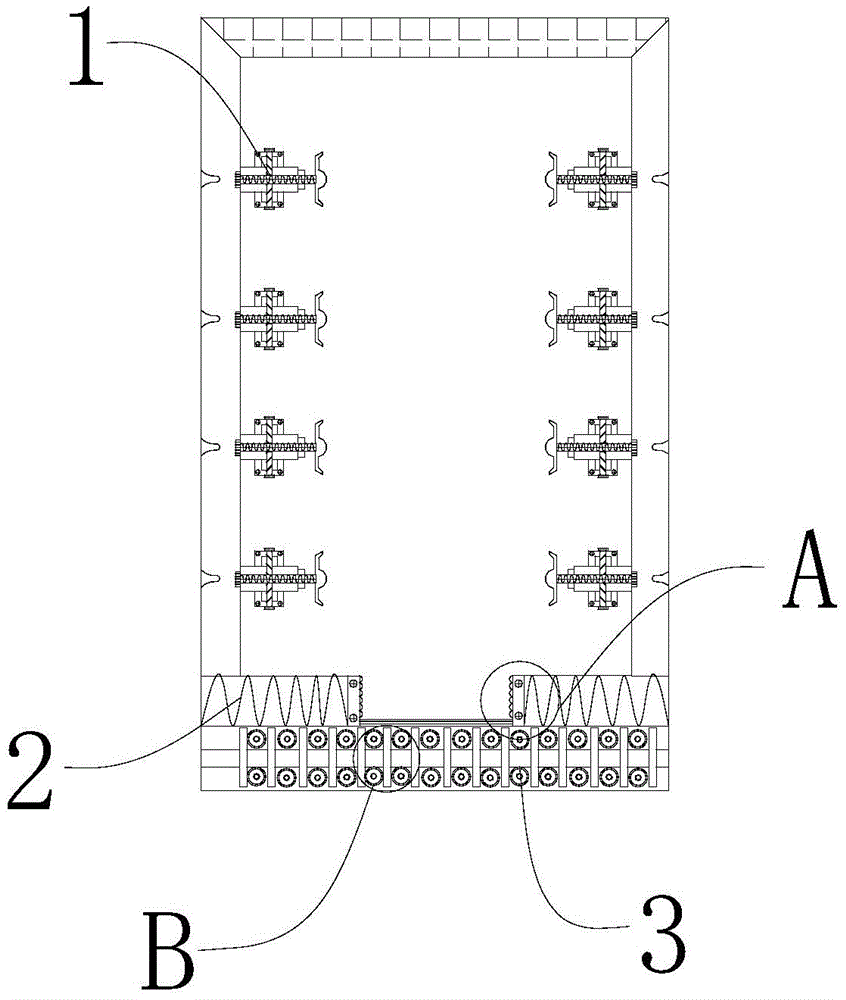

图1为本实用新型整体的平面结构示意图。
图2为本实用新型图1中的A处结构放大示意图。
图3为本实用新型图1中的B处结构放大示意图。
图4为本实用新型中的扶正器平面结构示意图。
图1-4中：1-扶正器、2-弹簧限位器、3-减震装置、4-摩擦块、5-转子、6-隔板、7-加固块、8-螺纹杆、9-螺旋杆、10-扶正块。
具体实施方式
请参阅图1至4中，本实用新型实施例中，一种包装组件的扶正限位装置，包括：扶正器1、弹簧限位器2和减震装置3，在该包装组件内部左右两侧均匀固定连接有扶正器1，弹簧限位器2均匀固定连接在该包装组件内部下方左右两侧，减震装置3固定连接在该包装组件底部。
优选的，在弹簧限位器2内侧均匀固定连接有若干半圆形摩擦块4，通过在弹簧限位器2上设有半圆形摩擦块4，起到增大储放货物的摩擦力，从而增大其阻力，防止货物在包装组件内晃动，达到更好的储放效果。
优选的，在减震装置3内部固定连接有隔板6，且在隔板6每个夹槽中活动连接有转子5，通过在隔板6每个夹槽中设有转子5，当包装组件受到压力的时候，使包装组件下压与转子5产生摩擦，增大其阻力，减少晃动带来的压力，同时通过隔板6将每个转子5进行更好的限位和稳固，达到更好的减压抗震的效果。
优选的，在每个扶正器1外侧固定连接有一个凸块，当包装组件受到撞击冲击的时候，外侧的凸块下压，抵紧扶正器1使其向内延伸抵紧包装组件内的货物，达到更好的限位效果。
优选的，扶正器1包括：加固块7、螺纹杆8、螺旋杆9和扶正块10，在扶正器1内部活动连接有螺旋杆9，在扶正器1外部上下两处均匀固定连接有加固块7，螺纹杆8固定连接在加固块7中间处，扶正块10固定连接在螺旋杆9右端，且扶正块10中间设有半圆形凸块，通过设有加固块7，可以加固扶正器1的稳定性，同时螺旋杆9受压向右侧平移，使螺旋杆9探出延伸，再通过扶正块10中间为半圆形凸块状，能对货物进行缓冲减震，达到更好的扶正效果。
工作原理：
在安装本实用新型一种包装组件的扶正限位装置时，首先通过在弹簧限位器2上设有半圆形摩擦块4，起到增大储放货物的摩擦力，从而增大其阻力，防止货物在包装组件内晃动，然后通过在隔板6每个夹槽中设有转子5，当包装组件受到压力的时候，使包装组件下压与转子5产生摩擦，增大其阻力，减少晃动带来的压力，同时通过隔板6将每个转子5进行更好的限位和稳固，达到更好的减压抗震的效果，然后当包装组件受到撞击冲击的时候，外侧的凸块下压，抵紧扶正器1使其向内延伸抵紧包装组件内的货物，同时通过设有加固块7，可以加固扶正器1的稳定性，同时螺旋杆9受压向右侧平移，使螺旋杆9探出延伸，再通过扶正块10中间为半圆形凸块状，能对货物进行缓冲减震，达到更好的扶正效果。
