技术领域
本实用新型涉及园林种植工具技术领域，具体是一种园林种植用水循环利用设备。
背景技术
一般来说，城市中雨水利用可用于以下的方面，屋面雨水利用，用于小区中用于冲洗厕所和园林景观绿化等等，现有技术中，园林景观绿化用雨水收集系统中，大多数是采用挖池塘、集水槽进行存储，这种设置虽然能够将雨水进行存储，然后通过管道可对园林景观进行绿化的工作，但是，由于其是露天的结构，水源容易受到污染，容易对园林景观造成污染，而且雨水含有很多的杂质，例如泥土、颗粒以及树叶等杂物，在进入收集系统后，容易造成管道的堵塞，因此，针对这一现状，迫切需要开发一种园林种植用水循环利用装置，以克服当前实际应用中的不足。
实用新型内容
本实用新型的目的在于提供一种园林种植用水循环利用装置，改善现有技术的不足，其能够使园林种植用水循环利用，该结构设计合理，实用性强。
本实用新型的实施例是这样实现的：
一种园林种植用水循环利用装置，包括：蓄集池、粗砂层、细砂层、碎石层、输水管、过滤池、过滤网、吸污泵、吸污管、吸水泵、净水池、清水池、污泥池、盖板、蓄水池一、水管、水阀、喷头、蓄水池二、水泵、地面和植物，所述蓄集池内部设置有粗砂层，所述粗砂层下端设置有细砂层，所述细砂层下端固定安装有碎石层，所述蓄集池下端设置有过滤池，所述过滤池内部设置有过滤网，所述过滤池左侧固定安装有吸污泵，所述吸污泵底部固定连接有吸污管，所述吸污管左侧固定安装有污泥池，所述污泥池表面活动安装有盖板，所述过滤池右侧固定安装有吸水泵，所述吸水泵顶部固定连接有输水管，所述输水管右侧设置有净水池，所述净水池右侧设置有清水池，所述清水池右侧固定安装有蓄水池一，所述蓄水池一顶部活动连接有水管，所述水管表面设置有水阀，所述水管顶部固定连接有喷头，所述水管右侧设置有蓄水池二，所述蓄水池二上端固定安装有水泵，所述蓄水池二底部固定连接有地面，所述地面表面设置有植物。
优选的，所述蓄集池装放在地面以下。
优选的，所述蓄集池中的雨水经过粗砂层、细砂层、碎石层的初步过滤。
优选的，所述蓄集池上设有过滤网罩。
优选的，所述污泥池设有与过滤池左侧连通的吸污管，所述吸污管上设有吸污泵吸水泵。
优选的，所述污泥池表面设置有凸出于地面的盖板。
本实用新型提供了一种园林种植用水循环利用装置，具有以下有益效果：
(1)本实用新型提供了一种园林种植用水循环利用装置，通过设置蓄集池中的水经过粗砂层、细砂层和碎石层的初步过滤，流至过滤池内的水较为干净，有效防止对输水管的堵塞。
(2)本实用新型的优点在于，通过污泥池设有与过滤池左侧连通的吸污管，吸污管上设有吸污泵，当过滤池底部积攒一定的污泥时，使用吸污泵将过滤池底部的污泥通过吸污管吸取至污泥池中。
附图说明
为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

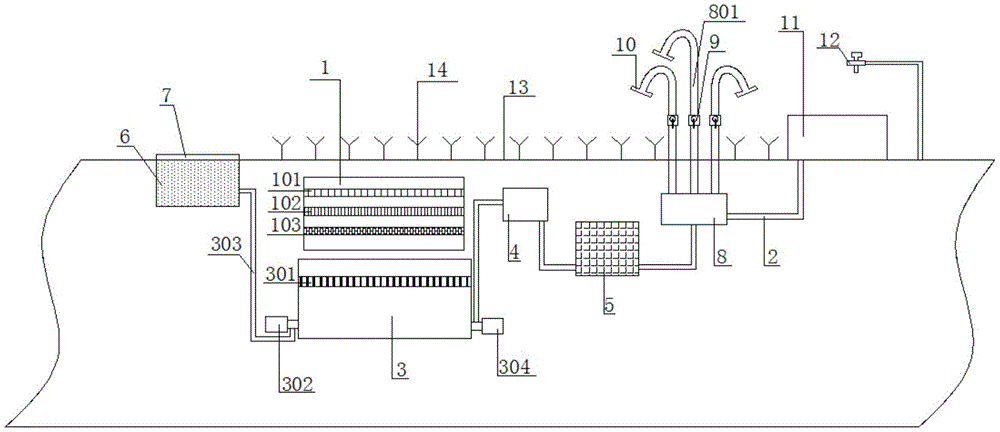

图1为本实用新型的整体结构示意图。
图2为本实用新型的蓄集池表面结构示意图。
图中：1-蓄集池、101-粗砂层、102-细砂层、103-碎石层、2-输水管、3-过滤池、301-过滤网、302-吸污泵、303-吸污管、304-吸水泵、4-净水池、5-清水池、6-污泥池、7-盖板、8-蓄水池一、801-水管、9-水阀、10-喷头、11-蓄水池二、12-水泵、13-地面、14-植物。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
请参阅图1至2，本实用新型实施例中，一种园林种植用水循环利用装置，包括：蓄集池1、粗砂层101、细砂层102、碎石层103、输水管2、过滤池3、过滤网301、吸污泵302、吸污管303、吸水泵304、净水池4、清水池5、污泥池6、盖板7、蓄水池一8、水管801、水阀9、喷头10、蓄水池二11、水泵12、地面13和植物14，其特征在于，蓄集池1内部设置有粗砂层101，粗砂层101下端设置有细砂层102，细砂层102下端固定安装有碎石层103，蓄集池1下端设置有过滤池3，过滤池3内部设置有过滤网301，过滤池3左侧固定安装有吸污泵302，吸污泵302底部固定连接有吸污管303，吸污管303左侧固定安装有污泥池6，污泥池6表面活动安装有盖板7，过滤池3右侧固定安装有吸水泵304，吸水泵304顶部固定连接有输水管2，输水管2右侧设置有净水池4，净水池4右侧设置有清水池5，清水池5右侧固定安装有蓄水池一8，蓄水池一8顶部活动连接有水管801，水管801表面设置有水阀9，水管801顶部固定连接有喷头10，水管801右侧设置有蓄水池二11，蓄水池二11上端固定安装有水泵12，蓄水池二11底部固定连接有地面13，地面13表面设置有植物14。
其中，蓄集池1装放在地面以下，可收集雨水和植物14未吸收到的水。
其中，蓄集池1中的水经过粗砂层101、细砂层102、碎石层103的初步过滤，流至过滤池内的水较为干净，有效防止对输水管的堵塞。
其中，蓄集池1上设有过滤网罩，过滤网罩有效防止大颗粒及树叶进入雨水蓄集池中。
其中，污泥池6设有与过滤池3左侧连通的吸污管303，吸污管303上设有吸污泵304，当过滤池3底部积攒一定的污泥时，使用吸污泵304将过滤池3底部的污泥通过吸污管303吸取至污泥池6中。
其中，污泥池6表面设置有凸出于地面13的盖板7，可定期打开盖板7清理污泥池6内部的污泥。
其中，吸水泵304与外界电源电性连接，并且通过外界控制开关控制电源的断开和闭合，实现对电源的控制。
工作原理，首先，打开水泵12放置至蓄水池二11内部，输水管2通过蓄水池一8和水管801将水从喷头10喷出浇水，蓄集池1装放在地面以下，可收集雨水和植物14未吸收到的水，水经过粗砂层101、细砂层102、碎石层103的初步过滤，污泥池6设有与过滤池3左侧连通的吸污管303，吸污管303上设有吸污泵304，当过滤池3底部积攒一定的污泥时，使用吸污泵304将过滤池3底部的污泥通过吸污管303吸取至污泥池6中，打开吸水泵304，通过输水管2水进入净水池4中净化，然后流入蓄水池一8中，达到循环利用的效果。
