技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种污水处理用漂浮垃圾收集装置。
背景技术
污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。目前在对污水表面的漂浮垃圾进行收集时大部分都是采用人工手持夹持设备去夹走，但是这样存在的缺点是很难将水面的漂浮垃圾收集干净，而且在收集的过程中，非常的耗费人力物力，并且不能够持续性的对水面漂浮垃圾进行收集，收集效率低。
实用新型内容
本实用新型的目的是为了解决上述技术中存在的问题，而提出的一种污水处理用漂浮垃圾收集装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污水处理用漂浮垃圾收集装置，包括外箱体和控制开关，所述外箱体的顶部固定安装有控制开关，所述外箱体内部的前后端端均固定安装有嵌套板，所述嵌套板的内部均嵌入设置有滚珠轴，所述外箱体内部的前后端均固定安装有驱动电机，两个所述滚珠轴之间嵌入设置有收集辊所述收集辊的外侧固定安装有收集丝，所述外箱体的中部上方固定安装有伺服电机，所述外箱体的中部下方的前后端均固定安装有支撑板，两个所述支撑板的上方转动连接有清洁轮，所述清洁轮的外侧固定安装有清洁丝，所述外箱体内部的右下方固定安装有导向板，所述导向板的左侧开口设置有刮动槽，所述外箱体的右下方嵌入设置有储物箱，所述储物箱的内部下方固定安装有筛网板，所述外箱体内部的右上方固定安装有风机，所述外箱体的上方中部固定安装有喷气板，所述喷气板的右侧开口设置有喷孔。
优选的，两个所述驱动电机均通过皮带带动收集辊顺时针方向转动。
优选的，所述伺服电机通过皮带与清洁轮之间顺时针方向转动。
优选的，所述清洁轮的清洁丝和收集辊的收集丝均为顺时针朝向的圆弧状设置，所述清洁轮的清洁丝正好嵌入至收集辊的收集丝内部。
优选的，所述清洁轮的清洁丝嵌入设置在导向板的刮动槽中。
优选的，所述导向板与外箱体底部之间的夹角为40°-48°，所述储物箱正好位于导向板的右下方。
优选的，所述风机的左上方通过进气管与喷气板相导通，所述喷气板的喷孔正好朝向清洁轮的左上方。
优选的，所述驱动电机和伺服电机均通过电源线与控制开关之间独立电性连接，所述控制开关与外部电源之间电性连接。
本实用新型提供了一种污水处理用漂浮垃圾收集装置，具有以下有益效果：
1、该种污水处理用漂浮垃圾收集装置通过设置有收集辊，使得当装置在对污水中的漂浮垃圾进行收集时，转动的收集辊可带动收集丝转动，使得收集丝嵌入至污水中将水面上的垃圾刮起，之后通过清洁轮的带动，将垃圾移动至另一侧的储物箱中储存，可持续不断的对漂浮垃圾进行收集，收集效率更高。
2、该种污水处理用漂浮垃圾收集装置通过设置有清洁轮，使得当装置在对污水中的漂浮垃圾进行收集时，清洁轮的清洁丝通过嵌入至收集辊的收集丝中，使得清洁轮可将卡在收集丝中的垃圾刮出，防止垃圾卡在收集辊的收集丝内部影响收集辊的正常工作。
3、该种污水处理用漂浮垃圾收集装置通过设置有导向板和喷气板，使得当装置在对污水中的漂浮垃圾进行收集时，清洁轮的清洁丝正好嵌入至导向板的刮动槽中，使得导向板可将清洁丝中的垃圾滤出，同时风机会将产生气流通过喷气板的喷孔喷出，加快垃圾沿着导向板滑动到储物箱中的速度，防止垃圾堆积在导向板上方，实现对垃圾的快速收集。
附图说明

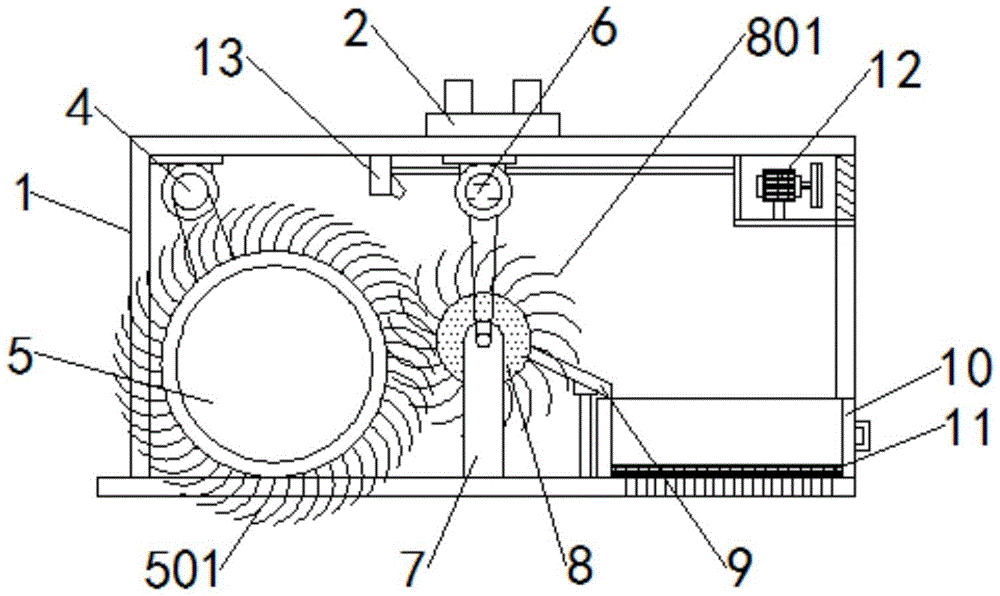

图1为本实用新型中整体结构正面示意图；
图2为本实用新型中外箱体局部结构左侧示意图；
图3为本实用新型中收集辊和清洁轮局部结构俯视示意图；
图4为本实用新型中导向板局部结构示意图；
图5为本实用新型中喷气板局部结构示意图。
图例说明：
1-外箱体，2-控制开关，3-嵌套板，301-滚珠轴，4-驱动电机，5-收集辊，501-收集丝，6-伺服电机，7-支撑板，8-清洁轮，801-清洁丝，9-导向板，901-刮动槽，10-储物箱，11-筛网板，12-风机，13-喷气板，14-喷孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
参照图1-5，一种污水处理用漂浮垃圾收集装置，包括外箱体1和控制开关2，外箱体1的顶部固定安装有控制开关2，外箱体1内部的前后端端均固定安装有嵌套板3，嵌套板3的内部均嵌入设置有滚珠轴301，外箱体1内部的前后端均固定安装有驱动电机4，两个滚珠轴301之间嵌入设置有收集辊5收集辊5的外侧固定安装有收集丝501，外箱体1的中部上方固定安装有伺服电机6，外箱体1的中部下方的前后端均固定安装有支撑板7，两个支撑板7的上方转动连接有清洁轮8，清洁轮8的外侧固定安装有清洁丝801，外箱体1内部的右下方固定安装有导向板9，导向板9的左侧开口设置有刮动槽901，外箱体1的右下方嵌入设置有储物箱10，储物箱10的内部下方固定安装有筛网板11，外箱体1内部的右上方固定安装有风机12，外箱体1的上方中部固定安装有喷气板13，喷气板13的右侧开口设置有喷孔14。
本实施例中，两个驱动电机4均通过皮带带动收集辊5顺时针方向转动，使得转动的收集辊5可通过带动收集丝501转动，让收集丝501嵌入至污水中将水面上的垃圾刮起，之后通过清洁轮8的带动，将垃圾移动至另一侧的储物箱10中储存，从而可持续不断的对漂浮垃圾进行收集，收集效率更高。
本实施例中，伺服电机6通过皮带与清洁轮8之间顺时针方向转动，使得当收集辊5在工作时，清洁轮8的清洁丝801通过嵌入至收集辊5的收集丝501中，使得清洁轮8可将卡在收集丝501中的垃圾刮出，防止垃圾卡在收集辊5的收集丝501内部影响收集辊5的正常工作。
本实施例中，清洁轮8的清洁丝801和收集辊5的收集丝501均为顺时针朝向的圆弧状设置，清洁轮8的清洁丝801正好嵌入至收集辊5的收集丝501内部，使得当装置在工作时，清洁轮8的清洁丝801通过嵌入至收集辊5的收集丝501中，使得清洁轮8可将卡在收集丝501中的垃圾刮出，防止垃圾卡在收集辊5的收集丝501内部影响收集辊5的正常工作。
本实施例中，清洁轮8的清洁丝801嵌入设置在导向板9的刮动槽901中，使得当清洁轮8的清洁丝801在转动的过程中，其右侧正好嵌入至导向板9的刮动槽901中，使得导向板9可将清洁丝801中的垃圾滤出。
本实施例中，导向板9与外箱体1底部之间的夹角为40°-48°，储物箱10正好位于导向板9的右下方，使得导向板9将清洁丝801中的垃圾滤出时，垃圾会由于重力沿着导向板9表面滑落至储物箱10中储存。
本实施例中，风机12的左上方通过进气管与喷气板13相导通，喷气板13的喷孔14正好朝向清洁轮8的左上方，使得导向板9将清洁丝801中的垃圾滤出时，风机12会将产生气流通过喷气板13的喷孔14喷出，加快垃圾沿着导向板9滑动到储物箱10中的速度，防止垃圾堆积在导向板9上方，实现对垃圾的快速收集。
本实施例中，驱动电机4和伺服电机6均通过电源线与控制开关2之间独立电性连接，控制开关2与外部电源之间电性连接，更加便于通过述控制开关2切断驱动电机4和伺服电机6的电源来对驱动电机4和伺服电机6进行独立控制。
工作原理：使用时，预先将外箱体1的两端设置在污水处理池的两端，使得收集辊5的收集丝501正好嵌入在水面上，之后将装置与外部电源连接，这时两个驱动电机4带动收集辊5转动，使得转动的收集辊5带动收集丝501转动，使收集丝501嵌入至污水中将水面上的垃圾刮起，这时伺服电机6带动清洁轮8转动，使得清洁轮8的清洁丝801通过嵌入至收集辊5的收集丝501中，使得清洁轮8可将卡在收集丝501中的垃圾刮出，防止垃圾卡在收集辊5的收集丝501内部影响收集辊5的正常工作，清洁轮8的清洁丝801在转动的过程中其右侧正好嵌入至导向板9的刮动槽901中，使得导向板9可将清洁丝801中的垃圾滤出，同时风机12会将产生气流通过喷气板13的喷孔14喷出，加快垃圾沿着导向板9滑动到储物箱10中的速度，防止垃圾堆积在导向板9上方，实现对垃圾的快速收集。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
