技术领域
本实用新型涉及电线拉力技术领域，具体为一种电线拉力强度检测装置。
背景技术
电线是指传输电能的导线，分裸线、电磁线和绝缘线，裸线没有绝缘层，包括铜、铝平线、架空绞线以及各种型材(如型线、母线、铜排、铝排等)，它主要用于户外架空及室内汇流排和开关箱，电磁线是通电后产生磁场或在磁场中感应产生电流的绝缘导线，它主要用于电动机和变压器绕圈以及其他有关电磁设备，其导体主要是铜线，应有薄的绝缘层和良好的电气机械性能，以及耐热、防潮、耐溶剂等性能，选用不同的绝缘材料可获得不同的特性。
电线检测拉力强度时会使用到检测装置，但是现有的检测装置只能检测单根电线的拉力强度，检测效率较低，增加了检测人员的工作量，不便于使用者的使用，降低了检测装置的实用性。
实用新型内容
本实用新型的目的在于提供一种电线拉力强度检测装置，具备可检测两根电线的优点，解决了现有的检测装置只能检测单根电线的拉力强度，检测效率较低，增加了检测人员的工作量的问题。
为实现上述目的，本实用新型提供如下技术方案：一种电线拉力强度检测装置，包括底座，所述底座的两侧均固定连接有检测装置本体，所述检测装置本体的内侧活动安装有调节板，所述底座顶部的两侧均固定连接有位于检测装置本体内侧的第一固定装置，所述调节板顶部的两侧均固定连接有手柄，所述手柄的底部固定连接有螺杆，所述螺杆的底部贯穿至调节板的底部，所述螺杆的表面与调节板的内壁螺纹连接，所述螺杆的底部固定连接有拉动板，所述拉动板的表面套设有限位块，所述拉动板的表面与限位块的内壁滑动连接，所述限位块的底部固定连接有第二固定装置。
优选的，所述螺杆表面的顶部和底部均套设有密封圈，所述密封圈靠近调节板的一侧与调节板的表面固定连接。
优选的，所述调节板顶部和底部的两侧均固定连接有滑动板，所述滑动板靠近检测装置本体的一侧与检测装置本体的内侧滑动连接。
优选的，所述限位块内壁的底部固定连接有固定柱，所述固定柱的顶部贯穿至拉动板的内部，所述固定柱的表面与拉动板的内壁滑动连接。
优选的，所述调节板的内部开设有螺纹槽，所述螺纹槽的数量为两个，且两个螺纹槽呈均匀分布，所述螺纹槽配合螺杆使用。
优选的，所述限位块两侧的底部均固定连接有连接块，所述连接块的底部与第二固定装置的顶部固定连接，所述连接块呈三角形状设置。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置底座、检测装置本体、调节板、第一固定装置、手柄、螺杆、拉动板、限位块和第二固定装置的配合使用，解决了现有的检测装置只能检测单根电线的拉力强度，检测效率较低，增加了检测人员的工作量的问题，该电线拉力强度检测装置，具备可检测两根电线的优点，便于使用者的使用，提高了检测装置的实用性。
2、本实用新型通过设置密封圈，能够密封螺杆和调节板之间形成的缝隙，有效防止外界的杂质落入缝隙内部，通过设置滑动板，可以增强调节板的移动能力，有效防止调节板移动时出现卡顿的现象，通过设置固定柱，能够固定拉动板的位置，有效增强拉动板在限位块内部转动时的稳定性，通过设置螺纹槽，可以配合螺杆使用，使用者可以转动手柄从而使螺杆向上或者向下移动，通过设置连接块，能够加固限位块和第二固定装置的连接能力，有效防止限位块和第二固定装置之间出现断裂的现象。
附图说明

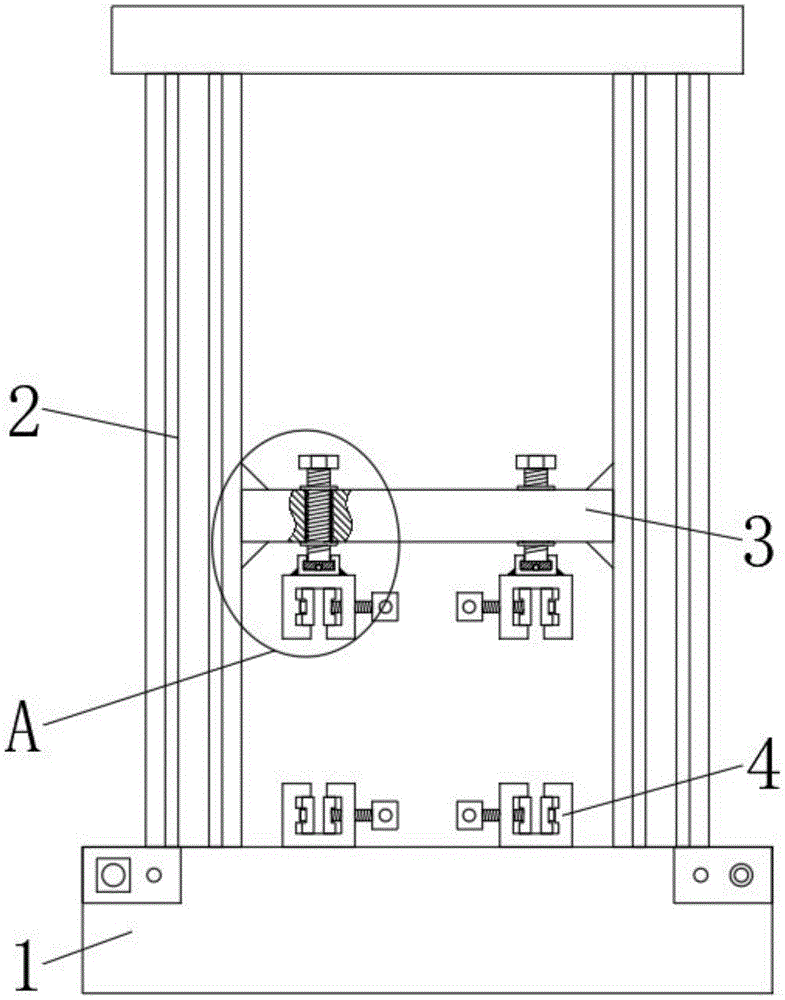

图1为本实用新型结构示意图；
图2为本实用新型图1中A处结构放大图；
图3为本实用新型限位块的立体图。
图中：1底座、2检测装置本体、3调节板、4第一固定装置、5手柄、6螺杆、7拉动板、8限位块、9第二固定装置、10密封圈、11滑动板、12固定柱、13螺纹槽、14连接块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，一种电线拉力强度检测装置，包括底座1，底座1的两侧均固定连接有检测装置本体2，检测装置本体2的内侧活动安装有调节板3，调节板3顶部和底部的两侧均固定连接有滑动板11，滑动板11靠近检测装置本体2的一侧与检测装置本体2的内侧滑动连接，通过设置滑动板11，可以增强调节板3的移动能力，有效防止调节板3移动时出现卡顿的现象，调节板3的内部开设有螺纹槽13，螺纹槽13的数量为两个，且两个螺纹槽13呈均匀分布，螺纹槽13配合螺杆6使用，通过设置螺纹槽13，可以配合螺杆6使用，使用者可以转动手柄5从而使螺杆6向上或者向下移动，底座1顶部的两侧均固定连接有位于检测装置本体2内侧的第一固定装置4，调节板3顶部的两侧均固定连接有手柄5，手柄5的底部固定连接有螺杆6，螺杆6表面的顶部和底部均套设有密封圈10，密封圈10靠近调节板3的一侧与调节板3的表面固定连接，通过设置密封圈10，能够密封螺杆6和调节板3之间形成的缝隙，有效防止外界的杂质落入缝隙内部，螺杆6的底部贯穿至调节板3的底部，螺杆6的表面与调节板3的内壁螺纹连接，螺杆6的底部固定连接有拉动板7，拉动板7的表面套设有限位块8，限位块8内壁的底部固定连接有固定柱12，固定柱12的顶部贯穿至拉动板7的内部，固定柱12的表面与拉动板7的内壁滑动连接，通过设置固定柱12，能够固定拉动板7的位置，有效增强拉动板7在限位块8内部转动时的稳定性，限位块8两侧的底部均固定连接有连接块14，连接块14的底部与第二固定装置9的顶部固定连接，连接块14呈三角形状设置，通过设置连接块14，能够加固限位块8和第二固定装置9的连接能力，有效防止限位块8和第二固定装置9之间出现断裂的现象，拉动板7的表面与限位块8的内壁滑动连接，限位块8的底部固定连接有第二固定装置9。
使用时，使用者将两根电线分别通过第一固定装置4和第二固定装置9固定，此时由于电线的材质可能不同，或者裁剪时电线的长度有轻微的偏差，以及固定电线时手工固定导致电线固定位置的不同，从而出现两根电线一根绷紧一根松弛的现象，此时使用者可以转动手柄5，手柄5带动螺杆6转动，螺杆6转动时通过与调节板3内壁的螺纹连接从而使螺杆6向上移动，螺杆6通过拉动板7带动限位块8向上移动，限位块8带动第二固定装置9向上移动，从而调节第二固定装置9和第一固定装置4之间的距离，使两根电线都处于绷紧的状态，不会导致检测的结果出现偏差，从而实现可检测两根电线的效果。
综上所述：该电线拉力强度检测装置，通过设置底座1、检测装置本体2、调节板3、第一固定装置4、手柄5、螺杆6、拉动板7、限位块8和第二固定装置9的配合使用，解决了现有的检测装置只能检测单根电线的拉力强度，检测效率较低，增加了检测人员的工作量的问题。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
