技术领域
本实用新型涉及PE管技术领域，更具体的说，涉及一种方便拼接且具有散热功能的PE管件。
背景技术
PE是聚乙烯塑料，最基础的一种塑料，塑料袋、保鲜膜等都是PE,HDPE是一种结晶度高、非极性的热塑性树脂。原态HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明状。PE具有优良的耐大多数生活和工业用化学品的特性，PE管有中密度聚乙烯管和高密度聚乙烯管。根据壁厚分为SDR11和SDR17.6系列。前者适用于输送气态的人工煤气、天然气、液化石油气，后者主要用于输送天然气。和钢管比较，施工工艺简单，有一定的柔韧性，更主要的是不用作防腐处理，将节省大量的工序。缺点就器械性不如钢管，施工中特别的注意热力供暖的安全间距，并且不能裸露于空气中阳光下，并且对化学物品敏感，防止污水管道的泄露造成伤害。现有的PE管其主要应用于城市供水、城市燃气供应及农田灌溉等领域，其中运用PE管对城市燃气的供应时，由于燃气的不稳定性，因此需要保证PE管内部的温度稳定，最常见的对于PE管温度的保护措施是通过添加隔热层进行保护，但是仅仅通过隔热阻止外界稳定向PE管内部扩散，散热效果不佳，同时在面临不同外界管道拼接时较为困难的问题。
实用新型内容
为了解决上述技术问题，本实用新型提供一种方便拼接且具有散热功能的PE管件，以解决现有PE管散热效果差，拼接困难保护效果不佳的问题。
本实用新型一种方便拼接且具有散热功能的PE管件的目的与功效，由以下具体技术手段所达成：
一种方便拼接且具有散热功能的PE管件，包括保护管、PE管、进水口、出水口，所述保护管的内部由水管抵接有PE管，所述水管的上端贯穿保护管有进水口，所述水管的下端贯穿保护管有出水口，所述进水口与出水口的上端均套接有调节阀，所述PE管的左右端均固定连接有法兰，所述法兰的一侧固定连接有支撑板，所述法兰与支撑板的上端均转动连接有滚轮，所述滚轮的上端滚动连接有支撑杆，所述支撑杆的底端固定连接有拼接管，所述拼接管的上端固定连接有弹簧，所述弹簧的上端固定连接有加固板，所述加固板的两端均贯穿有弹性件，所述弹性件的下端固定连接于拼接管的上端，所述弹性件的上端均贯穿有旋转盘，所述弹性件与弹性件之间固定连接有连接杆。
优选的，所述管件为对称形式设置，且弹性件和弹簧均设置有四个，同时滚轮、支撑杆和支撑板均设置有四个。
优选的，所述水管设置有若干个，且均分布于PE管与保护管之间，同时水管与水管之间均贯通设置。
优选的，所述连接杆均与旋转盘连接，同时滚轮与支撑杆对应运作，且支撑杆与支撑杆之间相对设置。
优选的，所述弹性件为组装弹簧，且弹性件的上端设置有螺纹与旋转盘内部螺纹相对应。
优选的，所述加固板的两端均设置有与法兰一直连接口。
有益效果：
1、本实用通过水管的进水口进入水到达每一个水管中进行PE管的散热，通过散热后的水从出水口流出，使其散热效果达到最佳。
2、还通过连接杆转动的同时带动旋转盘转动，在旋转盘转动的同时将其加固板往下压，往下压的同时在弹簧和弹性件的作用下使其达到不同程度的下压，从而达到不同大小的拼接管进行拼接。
3、其次，通过PE管两端的法兰进行外界管道的拼接，以及在加固板下压的同时外接管也受到压力，因此通过支撑杆在滚轮上往外滑动运行，达到外接管便捷快速下压的效果。
附图说明
为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

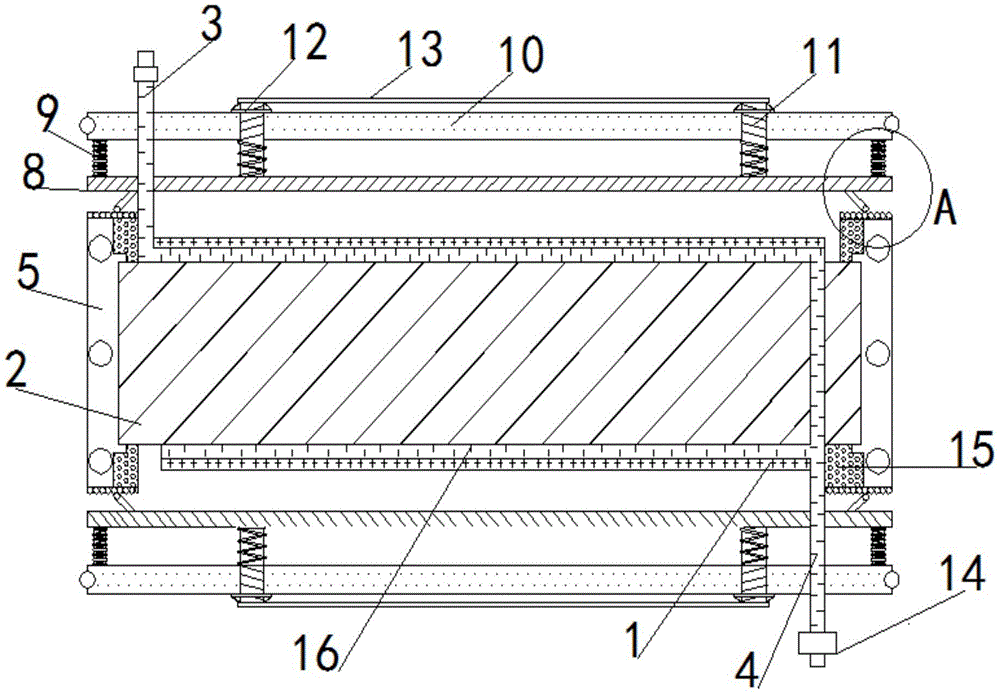

图1为本实用新型的整体结构示意图。
图2为本实用新型的保护层与PE管结构示意图。
图3为本实用新型的水管结构示意图。
图4为本实用新型的图A放大结构示意图。
图1-4中，部件名称与附图编号的对应关系为：保护管-1，PE管-2，进水口-3，出水口-4，法兰-5，滚轮-6，支撑杆-7，拼接管-8，弹簧-9，加固板-10，弹性件-11，旋转盘-12，连接杆-13，调节阀-14，支撑板-15，水管-16。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
如附图1至附图4所示：一种方便拼接且具有散热功能的PE管件，包括保护管1、PE管2、进水口3、出水口4，保护管1的内部由水管16抵接有PE管2，水管16的上端贯穿保护管1有进水口3，水管16的下端贯穿保护管有出水口4，进水口3与出水口4的上端均套接有调节阀14，PE管2的左右端均固定连接有法兰5，法兰5的一侧固定连接有支撑板15，法兰5与支撑板15的上端均转动连接有滚轮6，滚轮6的上端滚动连接有支撑杆7，支撑杆7的底端固定连接有拼接管8，拼接管8的上端固定连接有弹簧9，弹簧9的上端固定连接有加固板10，加固板10的两端均贯穿有弹性件11，弹性件11的下端固定连接于拼接管8的上端，弹性件11的上端均贯穿有旋转盘12，弹性件11与弹性件11之间固定连接有连接杆13。
其中，管件为对称形式设置，且弹性件11和弹簧9均设置有四个，同时滚轮6、支撑杆7和支撑板15均设置有四个，使其管件可以同时进行调节使其调节精准，将其在拼接时更便捷。
其中，水管16设置有若干个，且均分布于PE管2与保护管1之间，同时水管16与水管16之间均贯通设置，水管16设置有若干个，使其进入的水多的同时散热效果好。
其中，连接杆13均与旋转盘12连接，同时滚轮6与支撑杆7对应运作，且支撑杆7与支撑杆7之间相对设置，设置连接杆13使其旋转盘12可以同时运作达到便捷的效果，其次支撑杆13相对设置便于拼接管8在滚轮6与支撑杆7的辅助下更快的下压。
其中，弹性件11为组装弹簧，且弹性件11的上端设置有螺纹与旋转盘12内部螺纹相对应，设置螺纹使其可以更快更好的下压与回弹。
其中，加固板10的两端均设置有与法兰5一直连接口，便于与其他管道拼接。
工作原理：首先将调节阀14打开把水从进水口3倒入使其水在水管16中流动对PE管2进行散热，其次打开出水口4的调节阀14使其吸热后的水从出水口4流出，达到散热效果，之后便可以旋转连接杆13的同时带动旋转盘12旋转，旋转盘12旋转的同时使其加固板10下压，其次在弹性件11与弹簧9的辅助下进行不同高度的下压，加固板10下压的同时拼接管8也受到压力，因此拼8接管在支撑杆7与滚轮6之间快速滚动的情况下达到快速下压的效果，使其达到不同大小的拼接管拼接的效果，其次法兰5与加固板10两端的法兰接口便于外接管道的拼接。
