技术领域
本实用新型涉及配电柜技术领域，尤其涉及一种用于水利配电柜。
背景技术
水利是用于控制和调配自然界的地表水和地下水，达到除害兴利目的而修建的工程，也称为水工程，水是人类生产和生活必不可少的宝贵资源，但其自然存在的状态并不完全符合人类的需要，只有修建水利工程，才能控制水流，防止洪涝灾害，并进行水量的调节和分配，以满足人民生活和生产对水资源的需要，在水利设备中需要用到配电柜，而现有的配电柜安装在水旁边难免受到水的潮湿，同时现有的配电柜不便于根据不同的情况来提升配电柜的高度，因此解决以上问题提供一种用于水利设备的防潮配电柜。
实用新型内容
本实用新型的目的是为了解决上述背景技术中存在的缺点，而提出的一种用于水利设备的防潮配电柜。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于水利设备的防潮配电柜，包括防护板和配电柜，所述防护板的上方固定安装有配电柜；
所述防护板包括阻块、导流板、脚架、支撑板、支撑杆、齿轮、齿条、顶块，所述防护板的表达固定安装有阻块，所述防护板的上下端均固定安装有导流板，所述防护板的一侧固定安装有脚架，所述脚架的一侧固定安装有支撑板，所述支撑板的下方固定安装有支撑杆，所述支撑板的一侧固定安装有齿轮，所述齿轮的一侧活动连接有齿条，所述齿条的顶端固定安装有顶块；
所述配电柜包括干燥箱、散热孔、导风板、风扇、连接杆、转动杆、碰撞块、顶棚、排污沟，所述配电柜的内部下方活动连接有干燥箱，所述配电柜的内壁嵌入设置有散热孔，所述散热孔的上方固定安装有导风板，所述导风板的一侧固定安装有风扇，所述风扇的上方活动连接有连接杆，所述连接杆的两侧固定安装有转动杆，所述转动杆的一端固定安装有碰撞块，所述碰撞块的一侧固定安装有顶棚，所述顶棚的顶部嵌入设置有排污沟。
作为上述技术方案的进一步描述：所述阻块呈波浪结构，且厚度为3cm-5cm。
作为上述技术方案的进一步描述：所述导流板均为向一侧倾斜30°，且导流板的表面也设有阻块。
作为上述技术方案的进一步描述：所述齿轮的一侧设有电机，而电机与配电柜之间电性连接。
作为上述技术方案的进一步描述：所述脚架和防护板均为伸缩结构。
作为上述技术方案的进一步描述：所述干燥箱的两端均设有凸块，且干燥箱通过凸块与配电柜的内壁活动连接。
作为上述技术方案的进一步描述：所述风扇的转轴一端与连接杆的一端固定连接。
有益效果：
1、本实用新型中通过防护板来抵挡河水的冲刷，同时再通过阻块的形状能够有效的减弱河水的冲击力，接着再通过导流板使河水能够往回流动减小防护板的损伤性，然后当需要调整配电柜的高度时通过电机带动齿轮转动让一侧的齿条通过顶块顶着配电柜进行提升高度，同时再通过支撑杆对支撑板进行支撑，防止支撑板受压过大导致断裂，让配电柜不容易受到河水的潮湿。
2、其次，通过风扇转动对配电柜的内部进行吹风进行降温，防止内部温度过高导致发生潮湿，然后通过导风板让内部空气流动的同时能够让风扇吹出来的风面积更广使降温的效果能够更快，最后在风扇转动的同时带动连接杆进行转动，使两侧的转动杆能够带动碰撞块敲击顶棚的内部让顶棚上的垃圾能够便于从排污沟排除。
附图说明

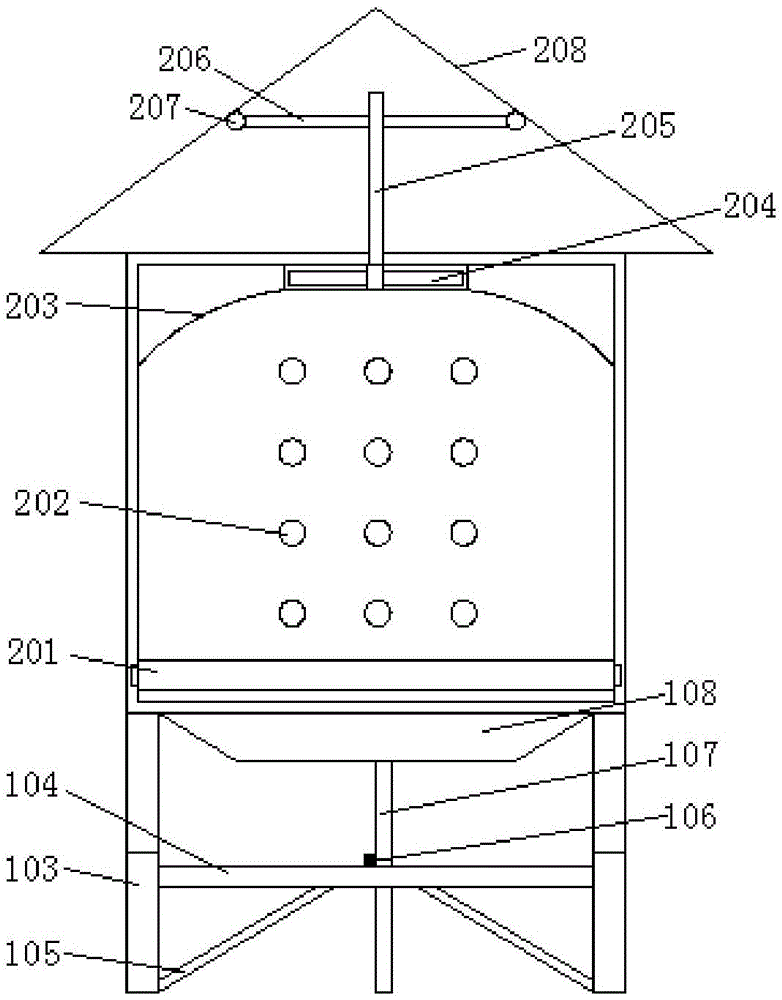

图1为本实用新型中整体结构剖视示意图；
图2为本实用新型中整体结构正视示意图；
图3为本实用新型中防护板侧视示意图；
图4为本实用新型中整体结构俯视示意图。
图例说明：
防护板1；阻块101；导流板102；脚架103；支撑板104；支撑杆105；齿轮106；齿条107；顶块108；配电柜2；干燥箱201；散热孔202；导风板203；风扇204；连接杆205；转动杆206；碰撞块207；顶棚208；排污沟209。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
参照图1-4，一种用于水利设备的防潮配电柜，包括防护板1和配电柜2，防护板1的上方固定安装有配电柜2；
防护板1包括阻块101、导流板102、脚架103、支撑板104、支撑杆105、齿轮106、齿条107、顶块108，防护板1的表达固定安装有阻块101，防护板1的上下端均固定安装有导流板102，防护板1的一侧固定安装有脚架103，脚架103的一侧固定安装有支撑板104，支撑板104的下方固定安装有支撑杆105，支撑板104的一侧固定安装有齿轮106，齿轮106的一侧活动连接有齿条107，齿条107的顶端固定安装有顶块108；
配电柜2包括干燥箱201、散热孔202、导风板203、风扇204、连接杆205、转动杆206、碰撞块207、顶棚208、排污沟209，配电柜2的内部下方活动连接有干燥箱201，配电柜2的内壁嵌入设置有散热孔202，散热孔202的上方固定安装有导风板203，导风板203的一侧固定安装有风扇204，风扇204的上方活动连接有连接杆205，连接杆205的两侧固定安装有转动杆206，转动杆206的一端固定安装有碰撞块207，碰撞块207的一侧固定安装有顶棚208，顶棚208的顶部嵌入设置有排污沟209。
其中，阻块101呈波浪结构，且厚度为3cm-5cm，通过阻块101的形状能够有效的减弱河水的冲击力，防止冲击力过大导致配电柜2倒落。
其中，导流板102均为向一侧倾斜30°，且导流板102的表面也设有阻块101，通过导流板102使河水能够往回流动减小防护板2的损伤性。
其中，齿轮106的一侧设有电机，而电机与配电柜2之间电性连接，使配电箱2便于操控电机带动齿轮106转动对配电柜2进行提升。
其中，脚架103和防护板1均为伸缩结构，使配电柜2在提升的同时脚架103和防护板1便于跟着一起提升。
其中，干燥箱201的两端均设有凸块，且干燥箱201通过凸块与配电柜2的内壁活动连接，当干燥箱201内的干燥剂变成固体时能够便于将干燥箱201从配电柜2的内部进行拆卸，使干燥箱201内的干燥剂便于更换，使防潮的效果更好。
其中，风扇204的转轴一端与连接杆205的一端固定连接，当风扇204转动的同时能够带动连接杆205进行转动便于通过转动杆206带动碰撞块207敲击顶棚208的内壁。
其中，碰撞块207为橡胶材质，且碰撞块207呈球形结构，使碰撞块207在敲击顶棚208的内壁时不容易损坏顶棚208，同时能够将顶棚208上的垃圾能够便于从排污沟209排除。
工作原理：使用时，该装置通过防护板1来抵挡河水的冲刷，同时再通过阻块101的形状能够有效的减弱河水的冲击力，接着再通过导流板102使河水能够往回流动减小防护板1的损伤性，然后当需要调整配电柜2的高度时通过电机带动齿轮106转动让一侧的齿条107通过顶块108顶着配电柜2进行提升高度，同时再通过支撑杆105对支撑板104进行支撑，防止支撑板104受压过大导致断裂，让配电柜2不容易受到河水的潮湿，接着通过风扇204转动对配电柜2的内部进行吹风进行降温，防止内部温度过高导致发生潮湿，然后通过导风板203让内部空气流动的同时能够让风扇204吹出来的风面积更广使降温的效果能够更快，最后在风扇204转动的同时带动连接杆205进行转动，使两侧的转动杆206能够带动碰撞块207敲击顶棚208的内部让顶棚208上的垃圾能够便于从排污沟209排除。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
