技术领域
本发明涉及计算机设备技术领域，特别是计算机硬件连线整理架。
背景技术
随着科学技术的发展，计算机的应用越来越普及，计算机已经被广泛应用到各个领域。其中台式电脑在在家用和办公领域应用最为广泛，台式电脑与笔记本电脑相比可能会略显笨拙、不易携带，但是其性能优越，足够大的显示器，给使用者带来舒适的体验。台式电脑在使用时，键盘、显示屏，鼠标等配套设备需要与主机相连接，且它们的连接线一般都设计有足够的长度，有时连线与实际连线相比会多出很多，导致各种连接线混合在一起，显得特别地杂乱无章，同时也很难较为难分辨哪些线是相对的。在一些机房，计算机各种设备的连线更为多和复杂。多余的电线散落到支架或者地上，十分的混乱，给工作人员带来一定的不便，存在一定安全隐患，维修时十分不易区分，同时对这些电线的固定一般都采用一次性的固定方式，维修拆卸十分麻烦。
发明内容
针对上述情况，为克服现有技术之缺陷，本发明之目的就是提供一种计算机硬件连线整理架，使得计算机的电线排布整齐且拆卸快捷，安装操作方便，通用性能高。
其解决方案是，计算机硬件连线整理架，包括安装板、卷线筒、盖板，卷线筒与安装板转动连接，所述盖板一侧固定连接有转轴，转轴与安装板转动连接，盖板能够向卷线筒处翻转且盖板向安装板处的投影完全能够完全覆盖卷线筒，转轴安装有主动锥齿轮，主动锥齿轮啮合有从动锥齿轮，从动锥齿轮通过从动轴安装在安装板上，从动轴垂直于安装板，从动轴上同轴安装有凸轮，凸轮连接有传动调节部，传动调节部连接有夹持机构，凸轮旋转经传动调节部带动夹持机构夹持或者释放电线；
所述传动调节部包括摆杆、连接杆、弧形杆、调节杆、横杆，摆杆的一端与安装板转动连接，其另一端与连接杆转动连接，摆杆与连接杆转动的一端与凸轮的侧面接触，连接杆背离摆杆的一端的与弧形杆转动连接，弧形杆背离连接杆的一端与横杆转动连接，调节杆的一端部与安装板可转动连接，弧形杆开口侧朝向调节杆，调节杆的自由端与弧形杆接触，盖板打开即盖板向背离卷线筒处转动至开始位置规定为初始位置，盖板位于初始位置时，弧形杆的曲率中心在调节杆和安装板的转动连接处，横杆背离弧形杆的一端连接有齿条，齿条啮合有齿轮；
所述夹持机构包括固定在安装板上的固定块、圆柱形的夹持块，固定块设有半圆柱形的上下相通的通槽，通槽的轴线与夹持块的轴线平行，夹持块的一部分伸入至通槽内，齿轮的齿轮轴上端与夹持块的下端面固定连接且齿轮轴的轴线与夹持块的轴线不重合，盖板盖向安装板时，转轴通过传动调节部带动夹持块旋转压紧夹持块和固定块之间的连接线，固定块位于卷线筒的下部。
优选地，安装板上设有横杆固定座，横杆穿过横杆固定座且与横杆固定座滑动连接，横杆上设有横杆凸起，横杆凸起位于横杆固定座的左侧，横杆固定座和横杆凸起之间有套在横杆上的横杆弹簧。
优选地，盖板背离转轴的一侧的固定有卡扣，安装板上设有与卡扣配合的卡接部。
优选地，调节杆背离调节杆与安装板转动连接处的一端端部设有弧形的转动部，弧形杆的朝向调节杆的一侧设有弧形槽，转动部伸入弧形槽内。
优选地，安装板上固定有壳体，弧形杆、调节杆、横杆、齿条、齿轮均位于壳体内，连接杆背离弧形杆的一端伸出壳体，连接杆部壳体接触，所述齿轮轴伸出壳体，齿轮轴与壳体转动连接，调节杆上固定有调节杆轴，调节杆轴伸出壳体，进而使得壳体，调节杆轴能够带动调节杆转动，调节杆轴伸出壳体处连接有转动手柄。
优选地，固定块的下侧设有导向轮。
优选地，通槽的内壁左侧设有导向槽，导向槽内插有挡杆，挡杆伸出导向槽端与夹持块接触，挡杆伸出导向槽端设有引导杆，引导杆向背离弧形槽和夹持块的方向延伸，引导杆与挡杆连接处朝向夹持块的一侧平滑过渡，导向槽的底部和挡杆直接设有第一压簧。
优选地，夹持块的侧面设有导向孔，导向孔内插有滑杆，滑杆伸出滑槽端与弧形槽内壁接触，导向孔的底部和滑杆之间设有第二弹簧。
本发明有效的解决计算机硬件连线排布的杂乱无章的问题，对电线的固定和拆卸十分的方便便捷。调节杆和弧形杆的配合，增大了本发明的适用范围，使其具有良好的通用性，能够对不同的电线进行夹持固定且电线不易被损坏。通过盖合板盖合卷线筒的同时，将电线筒下端的电线进行牢固固定。
附图说明

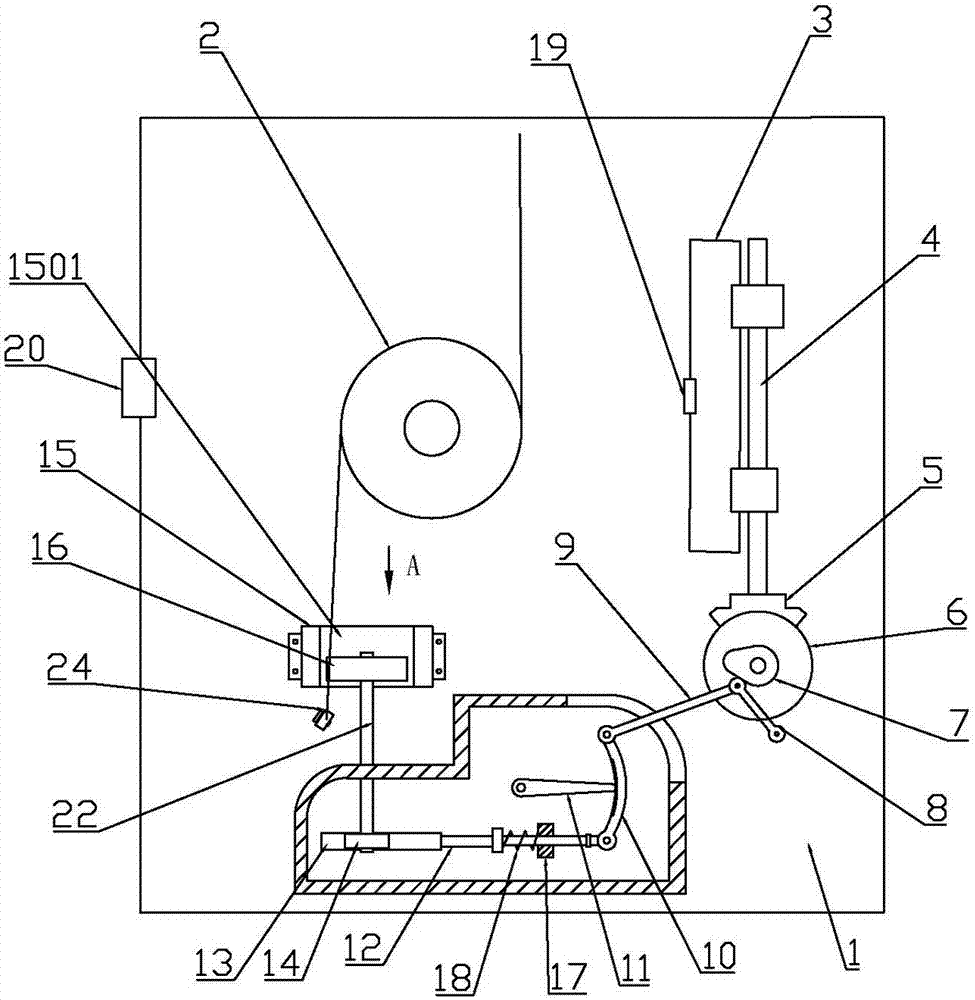

图1为本发明盖板打开时的示意图。
图2为本发明图1A处的局部示意图。
图3为本发明盖板闭合时的示意图。
图4为本发明图3B处的局部示意图。
图5为本发明盖板闭合时外部的示意图。
具体实施方式
以下结合附图对本发明的具体实施方式作进一步详细说明。
由图1至图5给出，计算机硬件连线整理架，包括安装板1、卷线筒2、盖板3，其特征在于，卷线筒2与安装板1转动连接，所述盖板3一侧固定连接有转轴4，转轴4与安装板1转动连接，盖板3能够向卷线筒2处翻转且盖板3向安装板1处的投影完全能够完全覆盖卷线筒2，安装板1上固定转轴座，转轴4安装转动安装在转轴座上，实现转轴4在安装板1上的转动连接，转轴4竖直方向设置，转轴4安装有主动锥齿轮5，主动锥齿轮5啮合有从动锥齿轮6，从动锥齿轮6通过从动轴安装在安装板1上，从动轴垂直于安装板1，从动轴上同轴安装有凸轮7，凸轮7随从动轴的旋转而旋转，凸轮7连接有传动调节部，传动调节部连接有夹持机构，凸轮7旋转经传动调节部带动夹持机构夹持或者释放电线；从动调节部将凸轮7的旋转运动传递到夹持机构，夹持机构实现对电线的夹持。
所述传动调节部包括摆杆8、连接杆9、弧形杆10、调节杆11、横杆12，摆杆8的一端与安装板1转动连接，其另一端与连接杆9转动连接，摆杆8与连接杆9转动的一端与凸轮7的侧面接触，连接杆9背离摆杆8的一端的与弧形杆10转动连接，弧形杆10背离连接杆9的一端与横杆12转动连接，横杆12与安装板1连接且横杆12仅能横向移动，调节杆11的一端部与安装板1可转动连接，弧形杆10开口侧朝向调节杆11，调节杆11的自由端与弧形杆10接触，盖板3打开即盖板3向背离卷线筒2处转动至开始位置规定为初始位置，盖板3位于初始位置时，弧形杆10的曲率中心在调节杆11和安装板1的转动连接处，横杆12背离弧形杆10的一端连接有齿条13，齿条13啮合有齿轮14；盖板3向安装板1盖合，转轴4通过主动锥齿轮6带动从动锥齿轮6旋转，进而使得从动轴旋转，从动轴旋转带动凸轮7旋转，凸轮7旋转压着摆杆8逆时针旋转，摆杆8逆时针旋转带动连接杆9摆动，进而连接杆9带动弧形杆10绕着调节杆11的自由端摆动，弧形杆10摆动带动横杆12向右移动，横杆12向右移动带动齿条13向右移动，齿条13向右移动齿轮14和齿轮轴22顺时针旋转。盖板3处于初始位置，此时弧形杆10的曲率中心在调节杆安装板的转动连接处，转动调节杆，即调节调节杆11与弧形杆10的初始接触处。盖板完全盖合，转轴转动的行程相同，调节杆与弧形杆初始接触处不同，盖板3盖合过程中，弧形杆10带动横杆12向右移动的距离也就不同，盖板3从初始位置到完全盖合，调节杆11与弧形杆10的初始接触处越靠近弧形杆10与连接杆6的转动连接处，弧形杆10带动横杆12向右移动的距离就越大。
所述夹持机构包括固定在安装板1上的固定块15、圆柱形的夹持块16，固定块15设有半圆柱形的上下相通的通槽1501，通槽1501的轴线与夹持块16的轴线平行，夹持块16的一部分伸入至通槽1501内，齿轮14的齿轮轴22上端与夹持块16的下端面固定连接且齿轮轴22的轴线与夹持块16的轴线不重合，盖板3盖向安装板1时，转轴4通过传动调节部带动夹持块16旋转压紧夹持块16和固定块15之间的连接线，固定块15位于卷线筒2的下部。盖板3向安装板1的方向旋转时，转轴4旋转通过主动锥齿轮5、从动锥齿轮6、凸轮7以及传动调节部，带动齿轮14旋转，齿轮14的齿轮轴22带动夹持块16做偏心转动，从而使得夹持块16与固定块15之间的缝隙减小，进而实现对弧形槽内固定块15和夹持块16之间的电线进行夹紧。
所述安装板1上设有横杆固定座17，横杆12穿过横杆固定座17且与横杆固定座17滑动连接，横杆12上设有横杆凸起1201，横杆凸起1201位于横杆固定座17的左侧，横杆固定座17和横杆凸起1201之间有套在横杆12上的横杆弹簧18。横杆弹簧18能够保证调节杆11与弧形杆10以及凸轮7与摆杆8之间始终保持接触。在盖板打开至初始位置的过程中，凸轮7与摆杆8和连接杆9的转动连接处的接触处就越靠近从动轴的轴线，横杆弹簧就能带着横杆12、齿条13、弧形杆10、连接杆9等进行复位。
所述盖板3背离转轴4的一侧的固定有卡扣19，安装板1上设有与卡扣19配合的卡接部20。当盖板3向接近卷线筒2处转动且转动至极限位置时，将盖板3上的卡扣19和安装板1上的卡接部20进行扣合，进而限制盖板3的转动。
所述调节杆11背离调节杆11与安装板1转动连接处的一端端部设有弧形的转动部，弧形杆10的朝向调节杆11的一侧设有弧形槽，转动部伸入弧形槽内。弧形杆10能够沿着调节杆11与弧形杆10的接触处发生摆动。
所述安装板1上固定有壳体21，弧形杆10、调节杆11、横杆12、齿条13、齿轮14均位于壳体21内，连接杆9背离弧形杆10的一端伸出壳体21，连接杆9部壳体21接触，所述齿轮轴22伸出壳体21，齿轮轴22与壳体21转动连接，调节杆11上固定有调节杆轴，调节杆轴伸出壳体21，进而使得壳体21，调节杆轴能够带动调节杆11转动，调节杆轴伸出壳体21处连接有转动手柄23。
所述固定块15的下侧设有导向轮24。
所述通槽1501的内壁左侧设有导向槽，导向槽内插有挡杆25，挡杆25伸出导向槽端与夹持块16接触，挡杆25伸出导向槽端设有引导杆26，引导杆26向背离弧形槽和夹持块16的方向延伸，引导杆26与挡杆连接处朝向夹持块16的一侧平滑过渡，导向槽的底部和挡杆直接设有第一压簧27。所述夹持块16的侧面设有导向孔，导向孔内插有滑杆29，滑杆29伸出滑槽端与弧形槽内壁接触，导向孔的底部和滑杆29之间设有第二弹簧28。在将电线伸入到通槽1501内时，通过引导杆26和挡杆进入到夹持块16和固定块15之间，导向杆和挡杆配合方便将电线放入弧形槽内，滑杆29和挡杆的配合能够防止进入到夹持块16和固定块15之间的电线滑出，同时在夹持块16和固定块15没有将电线夹紧时，在人为外力的作用下，能够轻易的将电线从挡杆和引导杆26处拉出。
本发明具体使用时，在转轴4转动角度一定的条件下，调节杆11越向下偏转，则横杆12向有移动的距离越小，进而齿轮14和夹持块16旋转的角度也就越小，从而使得夹持块16和固定块15之间的缝隙也就越大。在盖板3处于初始位置时，此时弧形杆10的曲率中心位于调节杆11与安装板的转动连接处，首先根据电线的粗细转动调节杆11，即调节调节杆与弧形杆的初始接触处。然后将电线从引导杆26和挡杆25处伸入到夹持块16和固定块15的缝隙内。然后多余的电线缠绕在卷线筒2上，电线一端绕过卷线筒2向上，其另一端通过固定块15和夹持块16向下绕过导向轮24，电线的两端分别与相应的部件进行连接。然后向卷线筒2处方向盖合上盖板3，盖板3带动转轴4旋转，通过主动锥齿轮5、从动锥齿轮6、传动调节部，将运动传递转换为夹持块16的旋转，夹持块16旋转使得夹持块16与固定块15之间的空隙减小，进而将夹持块16和固定块15之间的电线固定牢固。最后将盖板3上的卡扣19与安装板1上的卡接部20扣合，完成电线的整理固定。当需要拆下电线时，打开卡扣19，向背离安装板1的方向转动盖板3，转轴4旋转，带动夹持块16旋转，夹持块16旋转，则夹持块16和固定块15之间的空隙增大，解除夹持块16对电线的挤压固定，然后向一侧拽动电线，电线就能通过挡杆和引导杆26脱离固定块15和夹持块16。
本发明有效的解决计算机硬件连线排布的杂乱无章的问题，对电线的固定和拆卸十分的方便便捷。调节杆和弧形杆的配合，增大了本发明的适用范围，使其具有良好的通用性，能够对不同的电线进行夹持固定且电线不易被损坏。通过盖合板盖合卷线筒的同时，将电线筒下端的电线进行牢固固定。
以上所述的实施例并非对本发明的范围进行限定，在不脱离本发明设计构思的前提下，本领域所属技术人员对本发明的技术方案作出的各种变形和改进，均应纳入本发明的权利要求书确定的保护范围内。
