技术领域
本发明属于轮胎养护技术领域，具体涉及一种实心轮胎养护装置。
背景技术
轮胎是在各种车辆或机械上装配的接地滚动的圆环形弹性橡胶制品。通常安装在金属轮辋上，能支承车身，缓冲外界冲击，实现与路面的接触并保证车辆的行驶性能。轮胎常在复杂和苛刻的条件下使用，它在行驶时承受着各种变形、负荷、力以及高低温作用，因此必须具有较高的承载性能、牵引性能、缓冲性能。
实心轮胎是与充气轮胎（空心轮胎）对应的一种轮胎，其胎体是实心的，不用帘线作骨架，不必充气，故不需内胎或气密层。最早的轮胎就是实心轮胎。实心轮胎目前仅用于低速行驶的高负荷车辆或机械，也用于固定位置的机械。定期养护实心轮胎，保持其耐磨耐酸碱和抗老化性，可以延长轮胎使用寿命。
发明内容
本发明的目的是提供一种实心轮胎养护装置，占地面积小、操作简单，用于保养实习轮胎，可以对实心轮胎进行高效全面的养护，保持其耐磨耐酸碱等性能，延长其使用寿命。
本发明提供了如下的技术方案：一种实心轮胎养护装置，包括养护台，养护台上设有轮胎限位机构和养护组件。
所述轮胎限位机构包括相对设置的第一立柱和第二立柱，第一立柱和第二立柱均垂直固接于养护台上，第一立柱朝向第二立柱的侧壁上水平设有转轴，第二立柱朝向第一立柱的侧壁上设有第一防水电机，第一防水电机输出轴与转轴相向设置，第一防水电机输出轴上设有伸缩轴，伸缩轴和转轴的水平高度相同。
所述养护组件包括顶部喷头、第一输水管和用于支撑顶部喷头的支撑架，支撑架为倒置的U型结构，支撑架罩设于第一立柱和第二立柱外侧，顶部喷头通过连接环固定于支撑架顶部，顶部喷头出水口垂直向下设置，第一输水管出水端连接至顶部喷头进水端，养护台外侧设有养护液箱，养护液箱上设有水泵，第一输水管进水端连接至水泵。
优选地，所述第一立柱远离第二立柱的侧壁设有变频电机，转轴端部设有联轴器，转轴通过联轴器与变频电机转动连接，变频电机上设有减速机。
优选地，所述第一立柱侧壁水平设有限位板，限位板位于转轴正下方，限位板端部通过卷轴与第一立柱侧壁铰接并可沿水平方向左右转动，限位板另一端垂直设有挡板。
优选地，所述养护组件还包括侧部喷头、支柱和第二输水管，第二输水管出水端连接至侧部喷头，第二输水管进水端连接至水泵，支柱上设有用于实现侧部喷头上下运动的升降机构。
优选地，所述升降机构包括第二防水电机、丝杆、转动座和升降座，第二防水电机和转动座分别设于支柱侧壁的顶端和底端，丝杆顶端与第二防水电机输出轴连接，丝杆底端与转动座连接，升降座设于丝杆外壁，侧部喷头通过连接杆与升降座连接，所述侧部喷头可沿支柱做升降运动。
优选地，所述养护台底面设有水槽，养护台上贯穿设有沥水孔，水槽底面设有带阀门的排水管，水槽底部还均匀设有支架。
优选地，所述水槽外壁设有回流泵，回流泵出水端设有回流管，回流管另一端连接至养护液箱。
优选地，所述回流管上设有电磁阀。
本发明的有益效果：占地面积小、操作简单，用于保养实习轮胎，可以对实心轮胎进行高效全面的养护，保持其耐磨耐酸碱等性能，延长其使用寿命，具体如下：
（1）、本发明设置轮胎限位机构，用于轮胎定位，使得轮胎可以固定于养护台上，防止养护过程中发生滚动，造成意外情况，使用时，本发明实现轮胎限位的过程为：将轮胎放置于第一立柱和第二立柱之间，并且轮胎一侧的中央与转轴对齐，第一防水电机驱动伸缩轴向着轮胎另一侧中央伸出，直至顶住轮胎，从而使得轮胎卡合于转轴和伸缩轴之间，轮胎固定在养护台上；
（2）、本发明设置养护组件，用于高效全面的养护轮胎整体，本发明实现轮胎高效养护的过程为：在养护液箱中注入轮胎养护液，水泵将养护液通过第一输水管输送至顶部喷头，顶部喷头朝向胎面喷出养护液，在养护过程中，转轴转动带动轮胎空转，从而使得胎面均匀得到养护，操作简单，使用灵活方便，节约了人力；
（3）、本发明设置变频电机和减速机，用于调整和稳定转轴的转速，间接调整轮胎的空转速度，提高使用的灵活性；
（4）、本发明设置限位板，用于在轮胎限位机构提高定位的准确度，轮胎定位的过程中，将限位板转动至转轴正下方，使得轮胎底部具有支撑物，当轮胎卡合于转轴和伸缩轴之间后，将限位板向左或者向右转动，操作简单方便；
（5）、本发明设置侧部喷头，用于更全面的养护轮胎，使得实心轮胎可以无死角地进行养护工作；
（6）、本发明设置升降机构，用于实现侧部喷头上下运动，使得养护液可以更均匀地向实心轮胎喷洒；
（7）、本发明设置水槽，使得冲洗过轮胎的养护液可以从养护台两侧流至水槽，以便回收污水，防止产生环境污染；
（8）、本发明设置回流泵，用于根据情况回收养护液并且再利用，节约能源，降低成本。
附图说明
附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。在附图中：

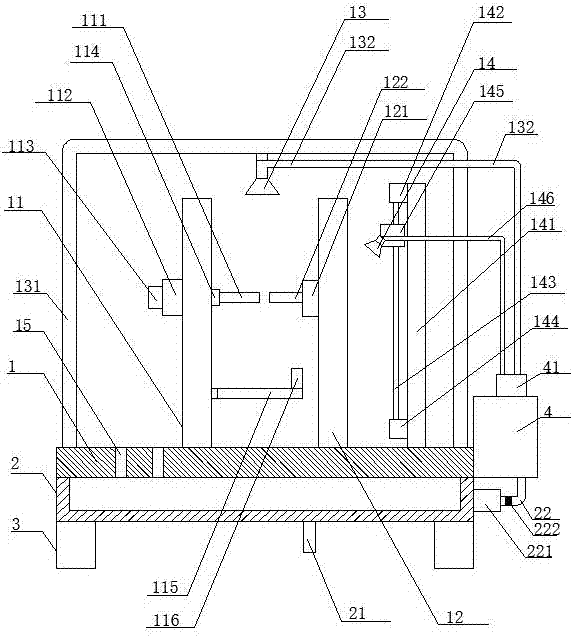

图1是本发明的纵剖视图；
图2是图1中本发明侧部喷头的放大示意图；
图中标记为：1、养护台；11、第一立柱；111、转轴；112、变频电机；113、减速机；114、联轴器；115、限位板；116、挡板；12、第二立柱；121、第一防水电机；122、伸缩轴；13、顶部喷头；131、支撑架；132、第一输水管；14、侧部喷头；141、支柱；142、第二防水电机；143、丝杆；144、转动座；145、升降座；146、第二输水管；15、沥水孔；2、水槽；21、排水管；22、回流管；221、回流泵；222、电磁阀；3、支架；4、养护液箱；41、水泵。
具体实施方式
下面结合具体实施例，进一步阐述本发明。这些实施例仅用于说明本发明而不用于限制本发明的范围。在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设有”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
现结合说明书附图，详细说明本发明的结构特点。
参见图1和图2，一种实心轮胎养护装置，包括养护台1，养护台1上设有轮胎限位机构和养护组件。
轮胎限位机构的具体结构为：包括相对设置的第一立柱11和第二立柱12，第一立柱11和第二立柱12均垂直固接于养护台1上，第一立柱11朝向第二立柱12的侧壁上水平设有转轴111，第二立柱12朝向第一立柱11的侧壁上设有第一防水电机121，第一防水电机121输出轴与转轴111相向设置，第一防水电机121输出轴上设有伸缩轴122，伸缩轴122和转轴111的水平高度相同。
养护组件的具体结构为：包括顶部喷头13、第一输水管132和用于支撑顶部喷头13的支撑架131，支撑架131为倒置的U型结构，支撑架131罩设于第一立柱11和第二立柱12外侧，顶部喷头13通过连接环固定于支撑架131顶部，顶部喷头13出水口垂直向下设置，第一输水管132出水端连接至顶部喷头13进水端，养护台1外侧设有养护液箱4，养护液箱4上设有水泵41，第一输水管132进水端连接至水泵41。
本发明的实心轮胎养护装置，占地面积小、操作简单，用于保养实习轮胎，可以对实心轮胎进行高效全面的养护，保持其耐磨耐酸碱等性能，延长其使用寿命。
具体地，设置轮胎限位机构，用于轮胎定位，使得轮胎可以固定于养护台1上，防止养护过程中发生滚动，造成意外情况，使用时，本发明实现轮胎限位的过程为：将轮胎放置于第一立柱11和第二立柱12之间，并且轮胎一侧的中央与转轴111对齐，第一防水电机121驱动伸缩轴122向着轮胎另一侧中央伸出，直至顶住轮胎，从而使得轮胎卡合于转轴111和伸缩轴122之间，轮胎固定在养护台1上；设置养护组件，用于高效全面的养护轮胎整体，本发明实现轮胎高效养护的过程为：在养护液箱4中注入轮胎养护液，水泵41将养护液通过第一输水管132输送至顶部喷头13，顶部喷头13朝向胎面喷出养护液，在养护过程中，转轴111转动带动轮胎空转，从而使得胎面均匀得到养护，操作简单，使用灵活方便，节约了人力。
参见图1，进一步说，第一立柱11远离第二立柱12的侧壁设有变频电机112，转轴111端部设有联轴器114，转轴111通过联轴器114与变频电机112转动连接，变频电机112上设有减速机113。
设置变频电机112和减速机113，用于调整和稳定转轴111的转速，间接调整轮胎的空转速度，提高使用的灵活性。
参见图1，进一步说，第一立柱11侧壁水平设有限位板115，限位板115位于转轴111正下方，限位板115端部通过卷轴与第一立柱11侧壁铰接并可沿水平方向左右转动，限位板115另一端垂直设有挡板116。
设置限位板115，用于在轮胎限位机构提高定位的准确度，轮胎定位的过程中，将限位板115转动至转轴111正下方，使得轮胎底部具有支撑物，当轮胎卡合于转轴111和伸缩轴122之间后，将限位板115向左或者向右转动。
参见图2，进一步说，养护组件还包括侧部喷头14、支柱141和第二输水管146，第二输水管146出水端连接至侧部喷头14，第二输水管146进水端连接至水泵41，支柱141上设有用于实现侧部喷头14上下运动的升降机构。
设置侧部喷头14，用于更全面的养护轮胎，使得实心轮胎可以无死角地进行养护工作。
参见图1和图2，进一步说，升降机构包括第二防水电机142、丝杆143、转动座144和升降座145，第二防水电机142和转动座144分别设于支柱141侧壁的顶端和底端，丝杆143顶端与第二防水电机142输出轴连接，丝杆143底端与转动座144连接，升降座145设于丝杆143外壁，侧部喷头14通过连接杆与升降座145连接，侧部喷头14可沿支柱141做升降运动。
设置升降机构，用于实现侧部喷头14上下运动，使得养护液可以更均匀地向实心轮胎喷洒。
参见图1，进一步说，养护台1底面设有水槽2，养护台1上贯穿设有沥水孔15，水槽2底面设有带阀门的排水管21，水槽2底部还均匀设有支架3。
设置水槽2，使得冲洗过轮胎的养护液可以从养护台1两侧流至水槽2，以便回收污水，防止产生环境污染。
参见图1，进一步说，水槽2外壁设有回流泵221，回流泵221出水端设有回流管22，回流管22另一端连接至养护液箱4，回流管22上设有电磁阀222。
设置回流泵221，用于根据情况回收养护液并且再利用，节约能源，降低成本。
以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
