技术领域
本发明涉及一种取水设备，尤其涉及一种水库坝上居民取水设备。
背景技术
水利工程是用于控制和调配自然界的地表水和地下水，达到除害兴利目的而修建的工程。也称为水工程。水是人类生产和生活必不可少的宝贵资源，但其自然存在的状态并不完全符合人类的需要。只有修建水利工程，才能控制水流，防止洪涝灾害，并进行水量的调节和分配，以满足人民生活和生产对水资源的需要。水利工程需要修建坝、堤、溢洪道、水闸、进水口、渠道、渡漕、筏道、鱼道等不同类型的水工建筑物，以实现其目标。
在修建有水库的地区，居民一般使用水库中的水用于满足日常需求，由于水库中刚抽取的水含有大量的泥沙，需要沉积一段时间后才可以正常饮用，这样将耗时费力，同时水中还含有异味，如果含有异味的水没有得到适当的处理，将极其容易导致居民中毒，引发安全事故。
综上，目前需要研发一种快速抽取水库中的水、过滤泥沙全面和有效消除水中异味的水库坝上居民取水设备，来克服现有技术中不能快速抽取水库中的水、过滤泥沙不全面和难以消除水中异味的缺点。
发明内容
（1）要解决的技术问题
本发明为了克服现有技术中不能快速抽取水库中的水、过滤泥沙不全面和难以消除水中异味的缺点，本发明要解决的技术问题是提供一种快速抽取水库中的水、过滤泥沙全面和有效消除水中异味的水库坝上居民取水设备。
（2）技术方案
为了解决上述技术问题，本发明提供了这样一种水库坝上居民取水设备，包括有蓄水框、L形挡板、过滤装置、第二L形水管、支杆、抽水装置、第四进水管和过滤网，地面顶部右侧设有蓄水框，蓄水框内左部设有L形挡板，蓄水框内底部左侧设有过滤装置，过滤装置左侧与L形挡板右侧下部接触，过滤装置顶部左侧连接有第二L形水管，第二L形水管顶部左端与L形挡板右侧上部连接，地面左侧左右对称设有支杆，左右两侧支杆顶端连接有抽水装置，抽水装置与蓄水框左壁下部连接，抽水装置左侧下部设有第四进水管，第四进水管左端连接有过滤网。
优选地，过滤装置包括有第一出水管、第一网板、第二网板、第三网板、第一活性炭、石粒和过滤箱，蓄水框内底部左侧设有过滤箱，过滤箱左侧与L形挡板右侧下部接触，过滤箱右壁下部设有第一出水管，第一出水管内左侧设有第一网板，过滤箱内左右两壁下部从上到下依次连接有第三网板与第二网板，第三网板与第二网板之间的过滤箱内设有石粒，第二网板下部的过滤箱内设有第一活性炭。
优选地，抽水装置包括有抽水箱、第三水管、单向阀、第一气缸和第一活塞，左右两侧支杆顶端连接有抽水箱，抽水箱内左右两壁下部均设有第三水管，左右两侧第三水管上设有单向阀，右侧第三水管右端与蓄水框左壁下部连接，左侧第三水管左端与第四进水管连接，抽水箱内顶部中心设有第一气缸，第一气缸底部连接有第一活塞，抽水箱顶部左右对称开有第一通孔。
优选地，还包括有第一安装板、第一定滑轮、第二定滑轮、拉线、网箱和第二活性炭，蓄水框左壁顶部设有第一安装板，第一安装板左侧上部设有第一定滑轮，L形挡板顶部左侧设有第二定滑轮，L形挡板顶部中心开有第二通孔，第一活塞顶部右侧连接有拉线，拉线穿过第一通孔，然后依次绕过第一定滑轮与第二定滑轮，接着穿过第二通孔，拉线底端连接有网箱，网箱内设有第二活性炭。
优选地，还包括有第二安装板、抽水框体、第五出水管、第六水管、第三安装板、连接杆、拉块、导套、第二拉杆和第二活塞，蓄水框右壁顶部设有第二安装板，第二安装板顶部中心设有抽水框体，抽水框体底部中心连接有第六水管，第六水管穿过第二安装板顶部右侧，第六水管下部在蓄水框内，抽水框体右侧下部设有第五出水管，抽水框体左侧上部设有第三安装板，第三安装板顶部左侧铰接连接有连接杆，连接杆右侧连接有拉块，抽水框体顶部中心设有导套，连接杆底部中心铰接连接有第二拉杆，第二拉杆穿过导套，第二拉杆底端连接有第二活塞，第二活塞在抽水框体内下部。
优选地，还包括有合页、盖板和拉手，L形挡板顶部右侧设有合页，合页连接有盖板，盖板底部右侧与第二安装板顶部左侧接触，盖板顶部右侧设有拉手。
优选地，还包括有第四安装板、第二气缸和销轴，抽水框体左侧上部设有第四安装板，第四安装板顶部右侧设有第二气缸，拉块底部中心开有滑槽，第二气缸顶端设有销轴，销轴在滑槽内。
工作原理：当居民需要取用水库内的水时，将第四进水管及其上装置伸入水库内，然后控制抽水装置运作，通过抽水装置将水库内的水抽入蓄水框内左部，通过过滤网，可以对进入设备的水进行简单过滤，防止较大杂质进入设备，影响设备的正常运作，水库内的水进入蓄水框内左部时，水开始沉积，水中的大颗粒泥沙会落入蓄水框内左部的底部，在L形挡板的作用下水会慢慢囤积，当水的高度达到一定程度时，沉积后的水会通过第二L形水管流入过滤装置内，经过过滤装置的过滤后，过滤完成的水通过过滤装置排至蓄水框内右部，当蓄水框内右部的水达到一定量时，控制控制抽水装置停止运作，然后将第四进水管及其上装置从水库内取出，最后居民根据生活需求合理取用蓄水框内右部储存的过滤完成的水。
因为过滤装置包括有第一出水管、第一网板、第二网板、第三网板、第一活性炭、石粒和过滤箱，蓄水框内底部左侧设有过滤箱，过滤箱左侧与L形挡板右侧下部接触，过滤箱右壁下部设有第一出水管，第一出水管内左侧设有第一网板，过滤箱内左右两壁下部从上到下依次连接有第三网板与第二网板，第三网板与第二网板之间的过滤箱内设有石粒，第二网板下部的过滤箱内设有第一活性炭，所以当需要对沉积完成的水进行过滤时，通过石粒，可以将水中无法沉积的细小颗粒过滤，通过第一活性炭，可以将水中的异味吸附，便于居民的正常饮用，经过石粒和第一活性炭的过滤后水通过第一出水管排至蓄水框内右部。
因为抽水装置包括有抽水箱、第三水管、单向阀、第一气缸和第一活塞，左右两侧支杆顶端连接有抽水箱，抽水箱内左右两壁下部均设有第三水管，左右两侧第三水管上设有单向阀，右侧第三水管右端与蓄水框左壁下部连接，左侧第三水管左端与第四进水管连接，抽水箱内顶部中心设有第一气缸，第一气缸底部连接有第一活塞，抽水箱顶部左右对称开有第一通孔，所以当需要将水库内的水抽入蓄水框内时，控制第一气缸周期性地上下往复运动，进而带动第一活塞周期性地上下往复运动，第一活塞周期性地上下往复运动会产生巨大的压力差，设备通过这种巨大的压力差将水库中的水抽入蓄水框内，通过单向阀，可以防止水回流，提高了设备的工作效率，当不需要将水库内的水抽入蓄水框内时，控制第一气缸停止运动，使得第一活塞停止运动。
因为还包括有第一安装板、第一定滑轮、第二定滑轮、拉线、网箱和第二活性炭，蓄水框左壁顶部设有第一安装板，第一安装板左侧上部设有第一定滑轮，L形挡板顶部左侧设有第二定滑轮，L形挡板顶部中心开有第二通孔，第一活塞顶部右侧连接有拉线，拉线穿过第一通孔，然后依次绕过第一定滑轮与第二定滑轮，接着穿过第二通孔，拉线底端连接有网箱，网箱内设有第二活性炭，所以当第一活塞周期性地上下运动时，第一活塞通过拉线拉动网箱周期性地上下运动，通过网箱内的第二活性炭，将蓄水框内左部水中的难以下沉的小颗粒杂质吸附，通过上下拉动网箱，使得设备可以对蓄水框内左部不同高度的水进行吸附处理，提高居民用水的质量，当第一活塞停止上下运动后，网箱也停止上下运动。
因为还包括有第二安装板、抽水框体、第五出水管、第六水管、第三安装板、连接杆、拉块、导套、第二拉杆和第二活塞，蓄水框右壁顶部设有第二安装板，第二安装板顶部中心设有抽水框体，抽水框体底部中心连接有第六水管，第六水管穿过第二安装板顶部右侧，第六水管下部在蓄水框内，抽水框体右侧下部设有第五出水管，抽水框体左侧上部设有第三安装板，第三安装板顶部左侧铰接连接有连接杆，连接杆右侧连接有拉块，抽水框体顶部中心设有导套，连接杆底部中心铰接连接有第二拉杆，第二拉杆穿过导套，第二拉杆底端连接有第二活塞，第二活塞在抽水框体内下部，所以当需要取用蓄水框内右部的水时，拉动拉块向上运动，拉块带动连接杆向上运动，进而带动第二拉杆向上运动，从而带动第二活塞向上运动，当第二活塞向上运动至一定的高度时，然后推动拉块向下运动，拉块带动连接杆向下运动，进而带动第二拉杆向下运动，从而带动第二活塞向下运动，当第二活塞向下运动复位后，再次拉动拉块向上运动，重复之前的操作，使得第二活塞周期性上下反复运动，第二活塞周期性上下反复运动会产生巨大的压力差，设备通过这种巨大的压力差将蓄水框内右部的水通过第六水管抽入抽水框体内，然后通过抽水框体上的第五出水管将水排出，以满足居民的日常生活需求，通过导套，可以有效地固定第二拉杆及其上装置，保证第二活塞可以稳定上下运动，使得设备可以稳定地进行工作，通过第二活塞将蓄水框内右部的水抽出，可以避免居民直接使用器具从蓄水框内取水，有效地保证了水质的洁净，当不需要取用蓄水框内右部的水时，停止拉动拉块，此时拉动及其上装置停止运动。
因为还包括有合页、盖板和拉手，L形挡板顶部右侧设有合页，合页连接有盖板，盖板底部右侧与第二安装板顶部左侧接触，盖板顶部右侧设有拉手，所以通过盖板，可以防止外界的杂质进入蓄水框内，保证了水质的洁净，通过拉手，便于当居民需要清洁蓄水框时打开盖板。
因为还包括有第四安装板、第二气缸和销轴，抽水框体左侧上部设有第四安装板，第四安装板顶部右侧设有第二气缸，拉块底部中心开有滑槽，第二气缸顶端设有销轴，销轴在滑槽内，所以当需要取用蓄水框内右部的水时，控制第二气缸周期性地上下运动，从而带动拉块及其上装置周期性地上下运动，通过第二气缸带动第二活塞周期性地上下运动，使得设备可以自动将蓄水框内右部的水抽出，节约了居民的体力，非常适合老人和小孩使用，达到了提高设备实用性的效果，当不需要取用蓄水框内右部的水时，控制第二气缸停止运动，此时拉块及其上装置停止运动。
本发明的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本发明主要用来保护机械装置，所以本发明不再详细解释控制方式和电路连接。
（3）有益效果
本发明通过单向阀，防止水回流，提高了设备的工作效率，通过第二活塞将蓄水框内右部的水抽出，可以避免居民直接使用器具从蓄水框内取水，有效地保证了水质的洁净，通过第二气缸带动第二活塞周期性地上下运动，使得设备可以自动将蓄水框内右部的水抽出，节约了居民的体力，非常适合老人和小孩使用，达到了提高设备实用性的效果。
附图说明

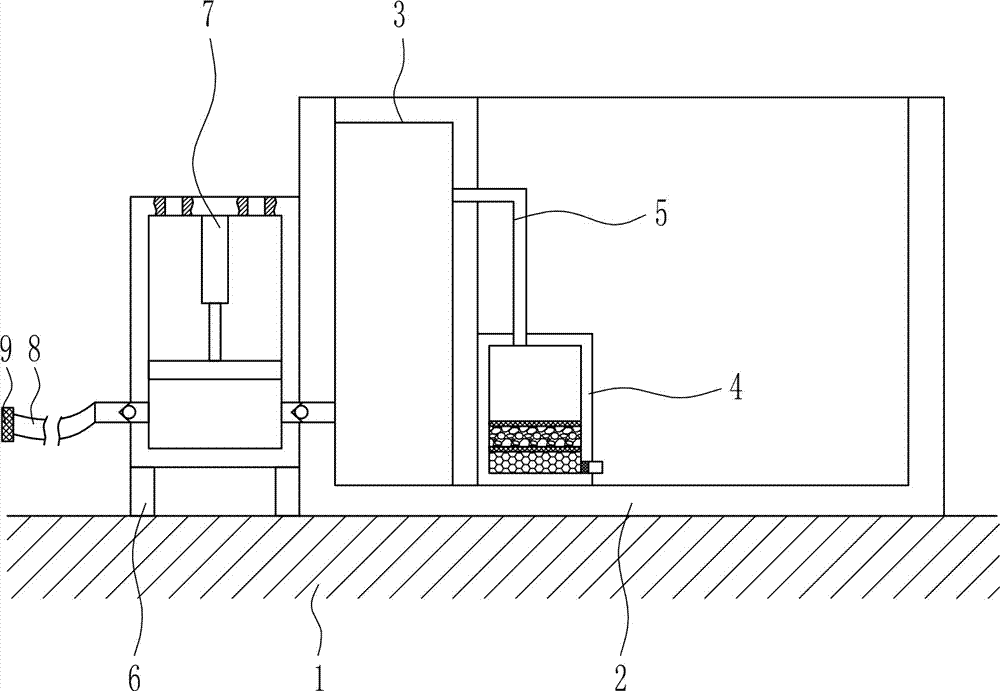

图1为本发明的主视结构示意图。
图2为本发明过滤装置的主视结构示意图。
图3为本发明抽水装置的主视结构示意图。
图4为本发明的第一种部分主视结构示意图。
图5为本发明网箱的右视结构示意图。
图6为本发明的第二种部分主视结构示意图。
图7为本发明的第三种部分主视结构示意图。
图8为本发明的第四种部分主视结构示意图。
附图中的标记为：1-地面，2-蓄水框，3-L形挡板，4-过滤装置，41-第一出水管，42-第一网板，43-第二网板，44-第三网板，45-第一活性炭，46-石粒，47-过滤箱，5-第二L形水管，6-支杆，7-抽水装置，71-抽水箱，72-第三水管，73-单向阀，74-第一气缸，75-第一活塞，76-第一通孔，8-第四进水管，9-过滤网，10-第一安装板，11-第一定滑轮，12-第二定滑轮，13-第二通孔，14-拉线，15-网箱，16-第二活性炭，17-第二安装板，18-抽水框体，19-第五出水管，20-第六水管，21-第三安装板，22-连接杆，23-拉块，24-导套，25-第二拉杆，26-第二活塞，27-合页，28-盖板，29-拉手，30-第四安装板，31-第二气缸，32-滑槽，33-销轴。
具体实施方式
下面结合附图和实施例对本发明作进一步的说明。
实施例1
一种水库坝上居民取水设备，如图1-8所示，包括有蓄水框2、L形挡板3、过滤装置4、第二L形水管5、支杆6、抽水装置7、第四进水管8和过滤网9，地面1顶部右侧设有蓄水框2，蓄水框2内左部设有L形挡板3，蓄水框2内底部左侧设有过滤装置4，过滤装置4左侧与L形挡板3右侧下部接触，过滤装置4顶部左侧连接有第二L形水管5，第二L形水管5顶部左端与L形挡板3右侧上部连接，地面1左侧左右对称设有支杆6，左右两侧支杆6顶端连接有抽水装置7，抽水装置7与蓄水框2左壁下部连接，抽水装置7左侧下部设有第四进水管8，第四进水管8左端连接有过滤网9。
实施例2
一种水库坝上居民取水设备，如图1-8所示，包括有蓄水框2、L形挡板3、过滤装置4、第二L形水管5、支杆6、抽水装置7、第四进水管8和过滤网9，地面1顶部右侧设有蓄水框2，蓄水框2内左部设有L形挡板3，蓄水框2内底部左侧设有过滤装置4，过滤装置4左侧与L形挡板3右侧下部接触，过滤装置4顶部左侧连接有第二L形水管5，第二L形水管5顶部左端与L形挡板3右侧上部连接，地面1左侧左右对称设有支杆6，左右两侧支杆6顶端连接有抽水装置7，抽水装置7与蓄水框2左壁下部连接，抽水装置7左侧下部设有第四进水管8，第四进水管8左端连接有过滤网9。
过滤装置4包括有第一出水管41、第一网板42、第二网板43、第三网板44、第一活性炭45、石粒46和过滤箱47，蓄水框2内底部左侧设有过滤箱47，过滤箱47左侧与L形挡板3右侧下部接触，过滤箱47右壁下部设有第一出水管41，第一出水管41内左侧设有第一网板42，过滤箱47内左右两壁下部从上到下依次连接有第三网板44与第二网板43，第三网板44与第二网板43之间的过滤箱47内设有石粒46，第二网板43下部的过滤箱47内设有第一活性炭45。
实施例3
一种水库坝上居民取水设备，如图1-8所示，包括有蓄水框2、L形挡板3、过滤装置4、第二L形水管5、支杆6、抽水装置7、第四进水管8和过滤网9，地面1顶部右侧设有蓄水框2，蓄水框2内左部设有L形挡板3，蓄水框2内底部左侧设有过滤装置4，过滤装置4左侧与L形挡板3右侧下部接触，过滤装置4顶部左侧连接有第二L形水管5，第二L形水管5顶部左端与L形挡板3右侧上部连接，地面1左侧左右对称设有支杆6，左右两侧支杆6顶端连接有抽水装置7，抽水装置7与蓄水框2左壁下部连接，抽水装置7左侧下部设有第四进水管8，第四进水管8左端连接有过滤网9。
过滤装置4包括有第一出水管41、第一网板42、第二网板43、第三网板44、第一活性炭45、石粒46和过滤箱47，蓄水框2内底部左侧设有过滤箱47，过滤箱47左侧与L形挡板3右侧下部接触，过滤箱47右壁下部设有第一出水管41，第一出水管41内左侧设有第一网板42，过滤箱47内左右两壁下部从上到下依次连接有第三网板44与第二网板43，第三网板44与第二网板43之间的过滤箱47内设有石粒46，第二网板43下部的过滤箱47内设有第一活性炭45。
抽水装置7包括有抽水箱71、第三水管72、单向阀73、第一气缸74和第一活塞75，左右两侧支杆6顶端连接有抽水箱71，抽水箱71内左右两壁下部均设有第三水管72，左右两侧第三水管72上设有单向阀73，右侧第三水管72右端与蓄水框2左壁下部连接，左侧第三水管72左端与第四进水管8连接，抽水箱71内顶部中心设有第一气缸74，第一气缸74底部连接有第一活塞75，抽水箱71顶部左右对称开有第一通孔76。
实施例4
一种水库坝上居民取水设备，如图1-8所示，包括有蓄水框2、L形挡板3、过滤装置4、第二L形水管5、支杆6、抽水装置7、第四进水管8和过滤网9，地面1顶部右侧设有蓄水框2，蓄水框2内左部设有L形挡板3，蓄水框2内底部左侧设有过滤装置4，过滤装置4左侧与L形挡板3右侧下部接触，过滤装置4顶部左侧连接有第二L形水管5，第二L形水管5顶部左端与L形挡板3右侧上部连接，地面1左侧左右对称设有支杆6，左右两侧支杆6顶端连接有抽水装置7，抽水装置7与蓄水框2左壁下部连接，抽水装置7左侧下部设有第四进水管8，第四进水管8左端连接有过滤网9。
过滤装置4包括有第一出水管41、第一网板42、第二网板43、第三网板44、第一活性炭45、石粒46和过滤箱47，蓄水框2内底部左侧设有过滤箱47，过滤箱47左侧与L形挡板3右侧下部接触，过滤箱47右壁下部设有第一出水管41，第一出水管41内左侧设有第一网板42，过滤箱47内左右两壁下部从上到下依次连接有第三网板44与第二网板43，第三网板44与第二网板43之间的过滤箱47内设有石粒46，第二网板43下部的过滤箱47内设有第一活性炭45。
抽水装置7包括有抽水箱71、第三水管72、单向阀73、第一气缸74和第一活塞75，左右两侧支杆6顶端连接有抽水箱71，抽水箱71内左右两壁下部均设有第三水管72，左右两侧第三水管72上设有单向阀73，右侧第三水管72右端与蓄水框2左壁下部连接，左侧第三水管72左端与第四进水管8连接，抽水箱71内顶部中心设有第一气缸74，第一气缸74底部连接有第一活塞75，抽水箱71顶部左右对称开有第一通孔76。
还包括有第一安装板10、第一定滑轮11、第二定滑轮12、拉线14、网箱15和第二活性炭16，蓄水框2左壁顶部设有第一安装板10，第一安装板10左侧上部设有第一定滑轮11，L形挡板3顶部左侧设有第二定滑轮12，L形挡板3顶部中心开有第二通孔13，第一活塞75顶部右侧连接有拉线14，拉线14穿过第一通孔76，然后依次绕过第一定滑轮11与第二定滑轮12，接着穿过第二通孔13，拉线14底端连接有网箱15，网箱15内设有第二活性炭16。
还包括有第二安装板17、抽水框体18、第五出水管19、第六水管20、第三安装板21、连接杆22、拉块23、导套24、第二拉杆25和第二活塞26，蓄水框2右壁顶部设有第二安装板17，第二安装板17顶部中心设有抽水框体18，抽水框体18底部中心连接有第六水管20，第六水管20穿过第二安装板17顶部右侧，第六水管20下部在蓄水框2内，抽水框体18右侧下部设有第五出水管19，抽水框体18左侧上部设有第三安装板21，第三安装板21顶部左侧铰接连接有连接杆22，连接杆22右侧连接有拉块23，抽水框体18顶部中心设有导套24，连接杆22底部中心铰接连接有第二拉杆25，第二拉杆25穿过导套24，第二拉杆25底端连接有第二活塞26，第二活塞26在抽水框体18内下部。
还包括有合页27、盖板28和拉手29，L形挡板3顶部右侧设有合页27，合页27连接有盖板28，盖板28底部右侧与第二安装板17顶部左侧接触，盖板28顶部右侧设有拉手29。
还包括有第四安装板30、第二气缸31和销轴33，抽水框体18左侧上部设有第四安装板30，第四安装板30顶部右侧设有第二气缸31，拉块23底部中心开有滑槽32，第二气缸31顶端设有销轴33，销轴33在滑槽32内。
工作原理：当居民需要取用水库内的水时，将第四进水管8及其上装置伸入水库内，然后控制抽水装置7运作，通过抽水装置7将水库内的水抽入蓄水框2内左部，通过过滤网9，可以对进入设备的水进行简单过滤，防止较大杂质进入设备，影响设备的正常运作，水库内的水进入蓄水框2内左部时，水开始沉积，水中的大颗粒泥沙会落入蓄水框2内左部的底部，在L形挡板3的作用下水会慢慢囤积，当水的高度达到一定程度时，沉积后的水会通过第二L形水管5流入过滤装置4内，经过过滤装置4的过滤后，过滤完成的水通过过滤装置4排至蓄水框2内右部，当蓄水框2内右部的水达到一定量时，控制控制抽水装置7停止运作，然后将第四进水管8及其上装置从水库内取出，最后居民根据生活需求合理取用蓄水框2内右部储存的过滤完成的水。
因为过滤装置4包括有第一出水管41、第一网板42、第二网板43、第三网板44、第一活性炭45、石粒46和过滤箱47，蓄水框2内底部左侧设有过滤箱47，过滤箱47左侧与L形挡板3右侧下部接触，过滤箱47右壁下部设有第一出水管41，第一出水管41内左侧设有第一网板42，过滤箱47内左右两壁下部从上到下依次连接有第三网板44与第二网板43，第三网板44与第二网板43之间的过滤箱47内设有石粒46，第二网板43下部的过滤箱47内设有第一活性炭45，所以当需要对沉积完成的水进行过滤时，通过石粒46，可以将水中无法沉积的细小颗粒过滤，通过第一活性炭45，可以将水中的异味吸附，便于居民的正常饮用，经过石粒46和第一活性炭45的过滤后水通过第一出水管41排至蓄水框2内右部。
因为抽水装置7包括有抽水箱71、第三水管72、单向阀73、第一气缸74和第一活塞75，左右两侧支杆6顶端连接有抽水箱71，抽水箱71内左右两壁下部均设有第三水管72，左右两侧第三水管72上设有单向阀73，右侧第三水管72右端与蓄水框2左壁下部连接，左侧第三水管72左端与第四进水管8连接，抽水箱71内顶部中心设有第一气缸74，第一气缸74底部连接有第一活塞75，抽水箱71顶部左右对称开有第一通孔76，所以当需要将水库内的水抽入蓄水框2内时，控制第一气缸74周期性地上下往复运动，进而带动第一活塞75周期性地上下往复运动，第一活塞75周期性地上下往复运动会产生巨大的压力差，设备通过这种巨大的压力差将水库中的水抽入蓄水框2内，通过单向阀73，可以防止水回流，提高了设备的工作效率，当不需要将水库内的水抽入蓄水框2内时，控制第一气缸74停止运动，使得第一活塞75停止运动。
因为还包括有第一安装板10、第一定滑轮11、第二定滑轮12、拉线14、网箱15和第二活性炭16，蓄水框2左壁顶部设有第一安装板10，第一安装板10左侧上部设有第一定滑轮11，L形挡板3顶部左侧设有第二定滑轮12，L形挡板3顶部中心开有第二通孔13，第一活塞75顶部右侧连接有拉线14，拉线14穿过第一通孔76，然后依次绕过第一定滑轮11与第二定滑轮12，接着穿过第二通孔13，拉线14底端连接有网箱15，网箱15内设有第二活性炭16，所以当第一活塞75周期性地上下运动时，第一活塞75通过拉线14拉动网箱15周期性地上下运动，通过网箱15内的第二活性炭16，将蓄水框2内左部水中的难以下沉的小颗粒杂质吸附，通过上下拉动网箱15，使得设备可以对蓄水框2内左部不同高度的水进行吸附处理，提高居民用水的质量，当第一活塞75停止上下运动后，网箱15也停止上下运动。
因为还包括有第二安装板17、抽水框体18、第五出水管19、第六水管20、第三安装板21、连接杆22、拉块23、导套24、第二拉杆25和第二活塞26，蓄水框2右壁顶部设有第二安装板17，第二安装板17顶部中心设有抽水框体18，抽水框体18底部中心连接有第六水管20，第六水管20穿过第二安装板17顶部右侧，第六水管20下部在蓄水框2内，抽水框体18右侧下部设有第五出水管19，抽水框体18左侧上部设有第三安装板21，第三安装板21顶部左侧铰接连接有连接杆22，连接杆22右侧连接有拉块23，抽水框体18顶部中心设有导套24，连接杆22底部中心铰接连接有第二拉杆25，第二拉杆25穿过导套24，第二拉杆25底端连接有第二活塞26，第二活塞26在抽水框体18内下部，所以当需要取用蓄水框2内右部的水时，拉动拉块23向上运动，拉块23带动连接杆22向上运动，进而带动第二拉杆25向上运动，从而带动第二活塞26向上运动，当第二活塞26向上运动至一定的高度时，然后推动拉块23向下运动，拉块23带动连接杆22向下运动，进而带动第二拉杆25向下运动，从而带动第二活塞26向下运动，当第二活塞26向下运动复位后，再次拉动拉块23向上运动，重复之前的操作，使得第二活塞26周期性上下反复运动，第二活塞26周期性上下反复运动会产生巨大的压力差，设备通过这种巨大的压力差将蓄水框2内右部的水通过第六水管20抽入抽水框体18内，然后通过抽水框体18上的第五出水管19将水排出，以满足居民的日常生活需求，通过导套24，可以有效地固定第二拉杆25及其上装置，保证第二活塞26可以稳定上下运动，使得设备可以稳定地进行工作，通过第二活塞26将蓄水框2内右部的水抽出，可以避免居民直接使用器具从蓄水框2内取水，有效地保证了水质的洁净，当不需要取用蓄水框2内右部的水时，停止拉动拉块23，此时拉动及其上装置停止运动。
因为还包括有合页27、盖板28和拉手29，L形挡板3顶部右侧设有合页27，合页27连接有盖板28，盖板28底部右侧与第二安装板17顶部左侧接触，盖板28顶部右侧设有拉手29，所以通过盖板28，可以防止外界的杂质进入蓄水框2内，保证了水质的洁净，通过拉手29，便于当居民需要清洁蓄水框2时打开盖板28。
因为还包括有第四安装板30、第二气缸31和销轴33，抽水框体18左侧上部设有第四安装板30，第四安装板30顶部右侧设有第二气缸31，拉块23底部中心开有滑槽32，第二气缸31顶端设有销轴33，销轴33在滑槽32内，所以当需要取用蓄水框2内右部的水时，控制第二气缸31周期性地上下运动，从而带动拉块23及其上装置周期性地上下运动，通过第二气缸31带动第二活塞26周期性地上下运动，使得设备可以自动将蓄水框2内右部的水抽出，节约了居民的体力，非常适合老人和小孩使用，达到了提高设备实用性的效果，当不需要取用蓄水框2内右部的水时，控制第二气缸31停止运动，此时拉块23及其上装置停止运动。
本发明的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本发明主要用来保护机械装置，所以本发明不再详细解释控制方式和电路连接。
以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
