一种汽车生产制造用气体式可控扳手

出售状态:已下证
专 利 号 :已交易,保密
专利类型:发明专利
专利分类:交通运输
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本发明涉及汽车生产技术领域,具体为一种汽车生产制造用气体式可控扳手。


背景技术

目前,在汽车生产场所,为了实现部件之间的固定作用,都会用到螺栓进行固定,而一般的力矩扳手并不具备可控性,而且需要依靠精密部件进行控制,在使用寿命上较低,而且保养上,需要成本维护,具有较大的局限性。


发明内容

本发明的目的在于提供一种汽车生产制造用气体式可控扳手,以解决上述背景技术中提出的问题。

为实现上述目的,本发明提供如下技术方案:一种汽车生产制造用气体式可控扳手,包括空心外壳,所述空心外壳侧面的中部安装一轴套壳体,所述轴套壳体的一侧插接一连接杆,所述连接杆的一侧固定一手握杆,所述空心外壳内部的中心为主空心结构,所述空心外壳的顶端设置有一体式的安装板结构,所述连接板结构的顶部通过螺栓固定一电动机安装壳体,所述电动机安装壳体的内部安装一倒置的电动机,所述空心外壳侧面的顶部分别设置有主充气管道和排气孔,且所述主充气管道的内部安装一主充气门芯,所述空心外壳的侧面在位于所述排气孔的部位设置有一体式的空气压力控制机构,所述电动机中的电动机主轴贯穿所述空心外壳的顶端,所述电动机主轴的端部安装一顶部旋转柱,所述顶部旋转柱的底部安装一底部旋转柱,所述底部旋转柱的侧面通过一轴承固定在空心外壳的内部,所述底部旋转柱上表面与顶部旋转柱底表面之间均设置有半圆形凹槽结构,且所述半圆形凹槽结构的圆心距离底部旋转柱和顶部旋转柱圆心的3/4半径处,两所述半圆形凹槽结构的内部安装有滚珠,所述底部旋转柱底部的中心安装一旋转轴,所述旋转轴贯穿所述空心外壳的底端、且底部安装一螺栓头套接机构。

作为优选,所述空气压力控制机构包括空气压力控制机构用外空心壳体、空气压力控制机构用第一空心结构、空气压力控制机构用充气孔、空气压力控制机构用阻隔阀凹槽、空气压力控制机构用进气孔、空气压力控制机构用排气孔、空气压力控制机构用充气门芯、空气压力控制机构用内空心壳体、空气压力控制机构用第二空心结构、空气压力控制机构用活塞、空气压力控制机构用推杆和空气压力控制机构用阻隔阀。

作为优选,所述空气压力控制机构用外空心壳体内部的中心设置有空气压力控制机构用第一空心结构,所述空气压力控制机构用外空心壳体内部的一侧设置有空气压力控制机构用充气孔,且所述空气压力控制机构用充气孔的内部安装一空气压力控制机构用充气门芯,所述空气压力控制机构用外空心壳体的内部设置有连通排气孔的空气压力控制机构用进气孔,所述空气压力控制机构用外空心壳体的内部设置有连通空气压力控制机构用第一空心结构和空气压力控制机构用进气孔的空气压力控制机构用阻隔阀凹槽,所述空气压力控制机构用外空心壳体的内部设置有连通空气压力控制机构用充气孔的空气压力控制机构用内空心壳体,所述空气压力控制机构用内空心壳体的内部设置有空气压力控制机构用第二空心结构,所述空气压力控制机构用第二空心结构的内部安装一空气压力控制机构用活塞,所述空气压力控制机构用活塞的一端面安装一空气压力控制机构用推杆,且所述空气压力控制机构用推杆贯穿所述空气压力控制机构用内空心壳体、端部安装一空气压力控制机构用阻隔阀,所述空气压力控制机构用外空心壳体的内部设置有连通空气压力控制机构用第一空心结构一侧和外界的空气压力控制机构用排气孔。

作为优选,所述空气压力控制机构用阻隔阀的结构外形和尺寸与所述空气压力控制机构用阻隔阀凹槽的结构外形和尺寸一致。

作为优选,所述空气压力控制机构用活塞的侧面套接一密封圈。

作为优选,所述螺栓头套接机构包括螺栓头套接机构用圆柱头、螺栓头套接机构用内六角槽和螺栓头套接机构用镶嵌槽。

作为优选,所述螺栓头套接机构用圆柱头底表面的内部设置有螺栓头套接机构用内六角槽,所述螺栓头套接机构用圆柱头上表面的中心设置有螺栓头套接机构用镶嵌槽,且所述螺栓头套接机构用镶嵌槽套接在旋转轴的杆体表面。

作为优选,所述螺栓头套接机构用内六角槽的结构尺寸与螺栓六角头的结构尺寸一致。

与现有技术相比,本发明的有益效果是:本发明利用空气压力作为控制介质,具有方便取用和降低成本的特点,此外,该装置具有空气压力控制机构,能够起到有效的控制作用,而且,该装置造价低,使用成本低,实用性强而且比较实惠。


附图说明

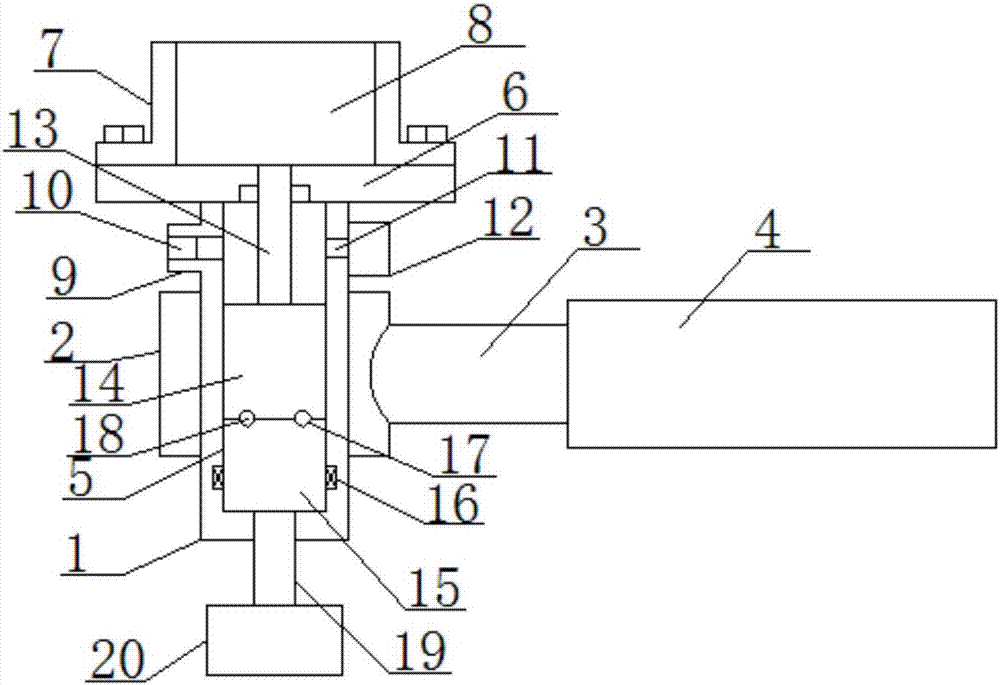

图1为本发明一种汽车生产制造用气体式可控扳手的结构示意图;

图2为本发明一种汽车生产制造用气体式可控扳手中空气压力控制机构的结构示意图;

图3为本发明一种汽车生产制造用气体式可控扳手中螺栓头套接机构的结构示意图;

图中:1,空心外壳、2,轴套壳体、3,连接杆、4,手握杆、5,主空心结构、6,连接板结构、7,电动机安装壳体、8,电动机、9,主充气管道、10,主充气门芯、11,排气孔、12,空气压力控制机构、121,空气压力控制机构用外空心壳体、122,空气压力控制机构用第一空心结构、123,空气压力控制机构用充气孔、124,空气压力控制机构用阻隔阀凹槽、125,空气压力控制机构用进气孔、126,空气压力控制机构用排气孔、127,空气压力控制机构用充气门芯、128,空气压力控制机构用内空心壳体、129,空气压力控制机构用第二空心结构、1210,空气压力控制机构用活塞、1211,空气压力控制机构用推杆、1212,空气压力控制机构用阻隔阀、13,电动机主轴、14,顶部旋转柱、15,底部旋转柱、16,轴承、17,半圆形凹槽结构、18,滚珠、19,旋转轴、20,螺栓头套接机构、201,螺栓头套接机构用圆柱头、202,螺栓头套接机构用内六角槽、203,螺栓头套接机构用镶嵌槽。


具体实施方式

下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。

请参阅图1,本发明提供的一种实施例:包括空心外壳1,所述空心外壳1侧面的中部安装一轴套壳体2,所述轴套壳体2的一侧插接一连接杆3,所述连接杆3的一侧固定一手握杆4,所述空心外壳1内部的中心为主空心结构5,所述空心外壳1的顶端设置有一体式的安装板结构6,所述连接板结构6的顶部通过螺栓固定一电动机安装壳体7,所述电动机安装壳体7的内部安装一倒置的电动机8,所述空心外壳1侧面的顶部分别设置有主充气管道9和排气孔11,且所述主充气管道9的内部安装一主充气门芯10,所述空心外壳1的侧面在位于所述排气孔11的部位设置有一体式的空气压力控制机构12,所述电动机8中的电动机主轴13贯穿所述空心外壳1的顶端,所述电动机主轴13的端部安装一顶部旋转柱14,所述顶部旋转柱14的底部安装一底部旋转柱15,所述底部旋转柱15的侧面通过一轴承16固定在空心外壳1的内部,所述底部旋转柱15上表面与顶部旋转柱14底表面之间均设置有半圆形凹槽结构17,且所述半圆形凹槽结构17的圆心距离底部旋转柱15和顶部旋转柱14圆心的3/4半径处,两所述半圆形凹槽结构17的内部安装有滚珠18,所述底部旋转柱15底部的中心安装一旋转轴19,所述旋转轴19贯穿所述空心外壳1的底端、且底部安装一螺栓头套接机构20。

请参阅图2,所述空气压力控制机构12包括空气压力控制机构用外空心壳体121、空气压力控制机构用第一空心结构122、空气压力控制机构用充气孔123、空气压力控制机构用阻隔阀凹槽124、空气压力控制机构用进气孔125、空气压力控制机构用排气孔126、空气压力控制机构用充气门芯127、空气压力控制机构用内空心壳体128、空气压力控制机构用第二空心结构129、空气压力控制机构用活塞1210、空气压力控制机构用推杆1211和空气压力控制机构用阻隔阀1212;所述空气压力控制机构用外空心壳体121内部的中心设置有空气压力控制机构用第一空心结构122,所述空气压力控制机构用外空心壳体121内部的一侧设置有空气压力控制机构用充气孔123,且所述空气压力控制机构用充气孔123的内部安装一空气压力控制机构用充气门芯127,所述空气压力控制机构用外空心壳体121的内部设置有连通排气孔11的空气压力控制机构用进气孔125,所述空气压力控制机构用外空心壳体121的内部设置有连通空气压力控制机构用第一空心结构122和空气压力控制机构用进气孔125的空气压力控制机构用阻隔阀凹槽124,所述空气压力控制机构用外空心壳体121的内部设置有连通空气压力控制机构用充气孔123的空气压力控制机构用内空心壳体128,所述空气压力控制机构用内空心壳体128的内部设置有空气压力控制机构用第二空心结构129,所述空气压力控制机构用第二空心结构129的内部安装一空气压力控制机构用活塞1210,所述空气压力控制机构用活塞1210的一端面安装一空气压力控制机构用推杆1211,且所述空气压力控制机构用推杆1211贯穿所述空气压力控制机构用内空心壳体128、端部安装一空气压力控制机构用阻隔阀1212,所述空气压力控制机构用外空心壳体121的内部设置有连通空气压力控制机构用第一空心结构122一侧和外界的空气压力控制机构用排气孔126;所述空气压力控制机构用阻隔阀1212的结构外形和尺寸与所述空气压力控制机构用阻隔阀凹槽124的结构外形和尺寸一致;所述空气压力控制机构用活塞1210的侧面套接一密封圈,其主要作用是:当其内部充入气体后,形成稳定的气压,一定注意该气压与螺栓需要旋转的力度一致,在工作时,当拧进的力度大于空气压力控制机构12内部的空气压力时,空气外排,实现相对分离作用,从而实现相对旋转,电动机8继续旋转,而螺栓头套接机构20不会旋转,从而实现特定的拧进作用。

请参阅图3,所述螺栓头套接机构20包括螺栓头套接机构用圆柱头201、螺栓头套接机构用内六角槽202和螺栓头套接机构用镶嵌槽203;所述螺栓头套接机构用圆柱头201底表面的内部设置有螺栓头套接机构用内六角槽202,所述螺栓头套接机构用圆柱头201上表面的中心设置有螺栓头套接机构用镶嵌槽203,且所述螺栓头套接机构用镶嵌槽203套接在旋转轴19的杆体表面;所述螺栓头套接机构用内六角槽202的结构尺寸与螺栓六角头的结构尺寸一致,其主要作用是:连接旋转轴19,从而实现卡接螺栓六角头之间的限位作用,实现旋转工作。

具体使用方式:本发明工作中,先通过空气压缩机向空气压力控制机构12的内部注入需要的旋转力度相同的空气压力,然后向主空心结构5的内部注入空气,当注入的空气压力大于空气压力控制机构12内部的空气压力时,多余的空气能够时间及时的外排,工作时,将需要拧进的螺栓头插入到螺栓头套接机构20的内部,然后手握手握杆4,打开电动机8,此时,能够实现拧进作用,当拧进的力度大于空气压力控制机构12内部的空气压力时,空气外排,实现相对分离作用,从而实现相对旋转,电动机8继续旋转,而螺栓头套接机构20不会旋转,从而实现特定的拧进作用。

对于本领域技术人员而言,显然本发明不限于上述示范性实施例的细节,而且在不背离本发明的精神或基本特征的情况下,能够以其他的具体形式实现本发明。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本发明的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
