技术领域：
本发明涉及电镀设备的技术领域，更具体地说涉及一种电镀用消气泡装置上的挂架。
背景技术：
电镀就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程，是利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺从而起到防止金属氧化(如锈蚀)，提高耐磨性、导电性、反光性、抗腐蚀性(硫酸铜等)及增进美观等作用。而电镀时需要使用到一些挂具，用于挂置电镀件，而电镀件在电镀时，而电镀过程中会产生很多气泡，其气泡容易附着在电镀件上，不及时处理电镀件上的气泡，气泡会影响电镀的质量，从而电镀升降设备上采用可振动的支架来消除气泡，但现有升降设备的挂具挂置部位简单，其振动会导致挂具的挂钩从挂置部位上脱离。
发明内容：
本发明的目的就是针对现有技术之不足，而提供了一种电镀用消气泡装置上的挂架，其能避免挂具的挂钩从挂置的机构上脱离。
为实现上述目的，本发明采用的技术方案如下：
一种电镀用消气泡装置上的挂架，包括圆柱形的柱体，柱体的上端面上成型有螺柱，螺柱的上端螺接有螺母，柱体下端两侧相对的侧壁上成型有贯穿柱体下端面的切槽，切槽的底面上成型有贯穿柱体另一侧切槽底面的竖直插槽，竖直插槽的上端成型有贯穿柱体外侧壁的斜槽口，竖直插槽上侧的切槽底面成型有插孔，柱体的下侧插设斜置的“凵”字形的支架，支架的两端成型有支轴，支架的支轴插接在柱体的插孔内；所述的支架的支轴上插套有扭簧，扭簧的一端固定在支架的支轴上，扭簧的另一端固定在柱体上；所述支架的下端插套有轴套，轴套的两端抵靠有限位套，限位套插套固定在支架上，所述的轴套上成型有支杆，支杆压靠在柱体上，轴套螺接有紧固螺栓，紧固螺栓压靠在支架上。
优选的，所述支架由两侧圆形的侧杆和底部水平的圆杆组成，柱体上两侧切槽底面之间的间距小于支架两侧侧杆之间的间距，轴套插套在支架的圆杆上，支架的圆杆直径等于轴套的内径。
优选的，所述支架上两侧侧杆的长度大于柱体上插孔至柱体下端面的距离。
优选的，所述螺柱的直径小于柱体的直径。
优选的，所述柱体斜槽口的开口朝上，插孔分布在斜槽口的后侧。
本发明的有益效果在于：其结构简单，能避免挂具的挂钩从挂置的机构上脱离。
附图说明：

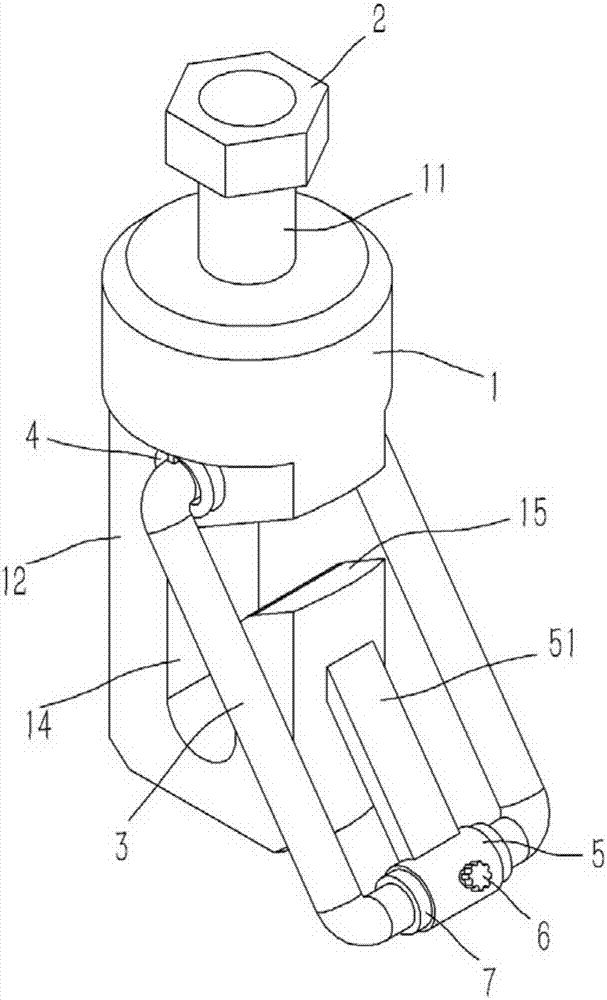

图1为本发明立体的结构示意图；
图2为本发明正视的结构示意图；
图3为本发明侧视的结构示意图
图中：1、柱体；11、螺柱；12、切槽；13、插孔；14、竖直插槽；15、斜槽口；2、螺母；3、支架；4、扭簧；5、轴套；51、支杆；6、紧固螺栓；7、限位套。
具体实施方式：
实施例：见图1、2、3所示，一种电镀用消气泡装置上的挂架，包括圆柱形的柱体1，柱体1的上端面上成型有螺柱11，螺柱11的上端螺接有螺母2，柱体1下端两侧相对的侧壁上成型有贯穿柱体1下端面的切槽12，切槽12的底面上成型有贯穿柱体1另一侧切槽12底面的竖直插槽13，竖直插槽14的上端成型有贯穿柱体1外侧壁的斜槽口15，竖直插槽14上侧的切槽12底面成型有插孔13，柱体1的下侧插设斜置的“凵”字形的支架3，支架3的两端成型有支轴，支架3的支轴插接在柱体1的插孔13内；所述的支架3的支轴上插套有扭簧4，扭簧4的一端固定在支架3的支轴上，扭簧4的另一端固定在柱体1上；所述支架3的下端插套有轴套5，轴套5的两端抵靠有限位套7，限位套7插套固定在支架3上，所述的轴套5上成型有支杆51，支杆51压靠在柱体1上，轴套5螺接有紧固螺栓6，紧固螺栓6压靠在支架3上。
优选的，所述支架3由两侧圆形的侧杆和底部水平的圆杆组成，柱体1上两侧切槽12底面之间的间距小于支架3两侧侧杆之间的间距，轴套5插套在支架3的圆杆上，支架3的圆杆直径等于轴套5的内径。
优选的，所述支架3上两侧侧杆的长度大于柱体1上插孔13至柱体1下端面的距离。
优选的，所述螺柱11的直径小于柱体1的直径。
优选的，所述柱体1斜槽口15的开口朝上，插孔13分布在斜槽口15的后侧。
工作原理：本发明为电镀用消气泡装置上的挂架，其挂架用于挂置电镀件的挂具使用，其挂具的挂钩从柱体1和支架3之间向上顶，从而斜槽口15进入到竖直插槽14内，其支架3能避让上翻，从而当挂钩进入竖直插槽14内，其支架3下翻，其支架3的两侧侧杆抵靠在挂钩上，对挂钩进行约束；
而通过松开紧固螺栓6，转动支杆51，能调节支架3下端的下限制位置，通过其下限制位置的调节，便于支架3是抵靠挂钩，而不是压持挂钩，避让对因为压持而造成挂钩倾斜，致使挂具倾斜。
所述实施例用以例示性说明本发明，而非用于限制本发明。任何本领域技术人员均可在不违背本发明的精神及范畴下，对所述实施例进行修改，因此本发明的权利保护范围，应如本发明的权利要求所列。
