技术领域
本实用新型涉及汽车配件技术领域，尤其涉及一种便捷式可移动汽车充电桩。
背景技术
充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑(公共楼宇、商场、公共停车场等)和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电，充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电，但是，目前的汽车充电桩都是固定安装的，当汽车因为特殊情况停靠点远离充电桩时，汽车无法充电，为此，我们提出一种便捷式可移动汽车充电桩来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中目前的汽车充电桩都是固定安装的，当汽车因为特殊情况停靠点远离充电桩时，汽车无法充电问题，而提出的一种便捷式可移动汽车充电桩。
为了实现上述目的，本实用新型采用了如下技术方案：
一种便捷式可移动汽车充电桩，包括底座，所述底座的上表面设有充电桩，所述底座为中空结构，所述底座的侧壁横向设有转杆，且转杆贯穿底座的侧壁设置，位于所述底座中的转杆一端设有第一斜齿轮，且底座中设有与第一斜齿轮匹配的齿轮，所述齿轮的侧壁竖直设有支架，所述底座的下端侧壁设有开口，且支架贯穿开口设置，所述支架远离齿轮的一端设有车轮，所述转杆为中空结构，所述转杆内壁通过第一转动件转动连接有横向设置的第一螺纹杆，且第一螺纹杆贯穿转杆的一端侧壁设置，所述转杆内壁还通过第二转动件转动连接有两个竖直设置的第二螺纹杆，且两个第二螺纹杆分别位于第一螺纹杆的两侧，两个所述第二螺纹杆远离第二转动件的一端均设有与第一螺纹杆匹配的第二斜齿轮，两个所述第二螺纹杆侧壁均套设有与其匹配的螺母，所述螺母的侧壁设有卡杆，且卡杆贯穿转杆的侧壁设置，所述底座的侧壁环绕设有与卡杆匹配的卡槽。
优选的，所述充电桩的上方设有防水板，且防水板上设有泄水槽。
优选的，所述充电桩上还设有火警自动报警装置。
优选的，所述转杆上包裹有橡胶保护套。
优选的，所述开口上套设有防尘罩。
本实用新型结构简单，操作方便，需要移动充电桩时，只需推动充电桩即可移动，当移动到指定位置后，为了防止充电桩自行滑动，需要对其固定，转动第一螺纹杆，第一螺纹杆带动第二斜齿轮转动，第二斜齿轮带动第二螺纹杆转动，第二螺纹杆上的螺母因为有卡杆对它的限制，因此螺母可以带着卡杆在第二螺纹杆上移动，螺母带着卡杆与卡槽分离，转杆可以转动，转杆带动第一斜齿轮转动，第一斜齿轮带动齿轮转动，支架固定在齿轮上，在齿轮转动的同时，支架随着齿轮旋转进入到底座中去，这样车轮就被收起来了，当需要车轮立起来时，反向转动转杆即可。
附图说明

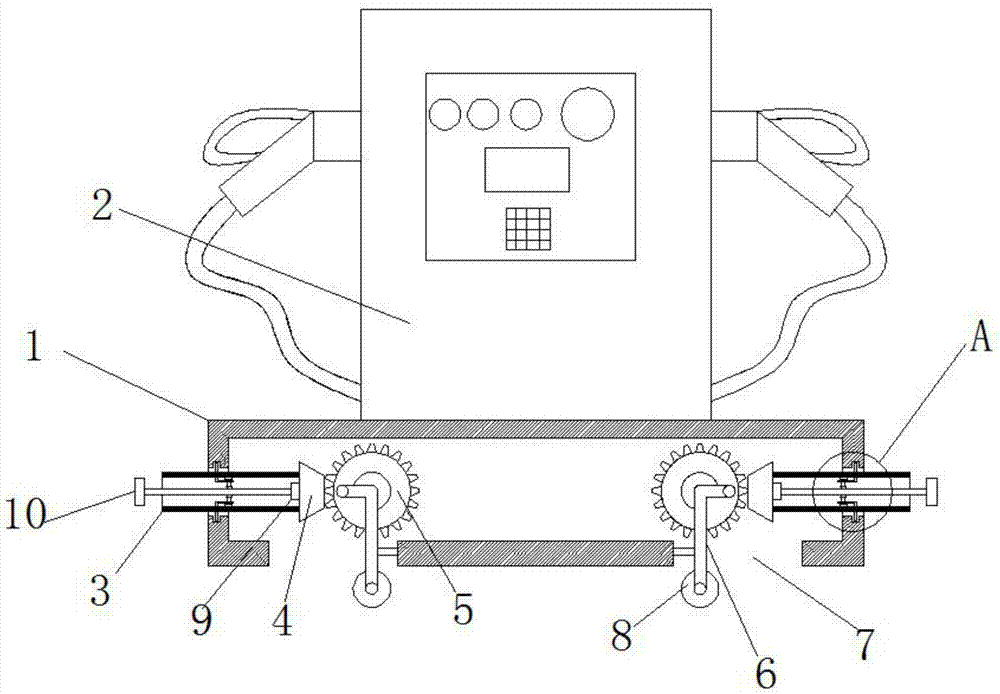

图1为本实用新型提出的一种便捷式可移动汽车充电桩的结构示意图；
图2为图1中A处的结构示意图。
图中：1底座、2充电桩、3转杆、4第一斜齿轮、5齿轮、6支架、7开口、8车轮、9第一转动件、10第一螺纹杆、11第二转动件、12第二螺纹杆、13第二斜齿轮、14螺母、15卡杆、16卡槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种便捷式可移动汽车充电桩，包括底座1，底座1的上表面设有充电桩2，充电桩2上还设有火警自动报警装置，当发生火灾时，可及时进行灭火，充电桩2的上方设有防水板，且防水板上设有泄水槽，防止充电桩被雨淋，底座1为中空结构，底座1的侧壁横向设有转杆3，转杆3上包裹有橡胶保护套，防止手擦伤，且转杆3贯穿底座1的侧壁设置，位于底座1中的转杆3一端设有第一斜齿轮4，且底座1中设有与第一斜齿轮4匹配的齿轮5，齿轮5的侧壁竖直设有支架6，底座1的下端侧壁设有开口7，开口7上套设有防尘罩，防止灰尘进入到底座1中，以不便清洗，且支架6贯穿开口7设置，支架6远离齿轮5的一端设有车轮8，转杆3为中空结构，转杆3内壁通过第一转动件9转动连接有横向设置的第一螺纹杆10，且第一螺纹杆10贯穿转杆3的一端侧壁设置，转杆3内壁还通过第二转动件11转动连接有两个竖直设置的第二螺纹杆12，且两个第二螺纹杆12分别位于第一螺纹杆10的两侧，两个第二螺纹杆12远离第二转动件11的一端均设有与第一螺纹杆10匹配的第二斜齿轮13，两个第二螺纹杆12侧壁均套设有与其匹配的螺母14，螺母14的侧壁设有卡杆15，且卡杆15贯穿转杆3的侧壁设置，底座1的侧壁环绕设有与卡杆15匹配的卡槽16。
本实用新型结构简单，操作方便，需要移动充电桩2时，只需推动充电桩2即可移动，当移动到指定位置后，为了防止充电桩2自行滑动，需要对其固定，转动第一螺纹杆10，第一螺纹杆10带动第二斜齿轮13转动，第二斜齿轮13带动第二螺纹杆12转动，第二螺纹杆12上的螺母14因为有卡杆15对它的限制，因此螺母14可以带着卡杆15在第二螺纹杆12上移动，螺母14带着卡杆15与卡槽16分离，转杆3可以转动，转杆3带动第一斜齿轮4转动，第一斜齿轮4带动齿轮5转动，支架6固定在齿轮5上，在齿轮5转动的同时，支架6随着齿轮5旋转进入到底座1中去，这样车轮8就被收起来了，当需要车轮8立起来时，反向转动转杆3即可。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
