技术领域
本实用新型涉及洗碗机技术领域，尤其涉及一种具备显示功能的洗碗机。
背景技术
洗碗机是自动清洗碗、筷、盘、碟、刀、叉等餐具的设备，目前在市面上的全自动洗碗机可以分为家用和商用两类，家用全自动洗碗机只适用于家庭，主要有柜式、台式和水槽一体式，而商用洗碗机适用于饭店等大型场所。
目前洗碗机都是具备显示功能的，但多数显示器是固定安装在洗碗机上，不便于显示器的安装和拆卸，一但显示器损坏，会使得洗碗机不能使用，因此我们提出了一种具备显示功能的洗碗机用于解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种具备显示功能的洗碗机。
为了实现上述目的，本实用新型采用了如下技术方案：
一种具备显示功能的洗碗机，包括洗碗机本体，所述洗碗机本体的一侧开设有放置槽，且放置槽内安装有显示器，所述洗碗机本体的一侧底部焊接有第一挡块，且第一挡块位于放置槽的开口处并与显示器相接触，所述洗碗机本体靠近第一挡块的顶部一侧焊接有固定块，且固定块的顶部开设有第一通孔，所述第一通孔内滑动安装有滑动柱，且滑动柱位于第一挡块远离洗碗机本体的一侧，所述滑动柱的顶端延伸至固定块的上方并焊接有第一把手，且滑动柱靠近洗碗机本体的一侧开设有第二通孔，所述滑动柱远离洗碗机本体的一侧焊接有两个对称设置的横板，且第二通孔位于两个横板之间，所述滑动柱靠近洗碗机本体的一侧开设有两个对称设置的柱形槽，且第二通孔位于两个柱形槽之间。
优选的，所述第二通孔内滑动安装有方形块，且显示器靠近滑动柱的一侧开设有方形槽，所述方形块的一端与方形槽相卡装，且方形块的顶部和底部均焊接有L型块，L型块的一端与柱形槽相适配，所述L型块位于洗碗机本体和滑动柱之间，且方形块远离洗碗机本体的一侧焊接有第二把手，所述第二把手位于滑动柱远离洗碗机本体的一侧，且两个横板相互靠近的一侧均开设有第一凹槽，所述第二把手的顶部和底部分别与第一凹槽的一侧内壁滑动连接，且两个第一凹槽相互远离的一侧内壁上均开设有第二凹槽，所述第二凹槽远离第二把手的一侧内壁上焊接有弹簧，且弹簧的一端焊接有第二挡块，两个第二挡块相互靠近的一侧分别延伸至相对应的第一凹槽内，所述第二挡块与第二把手相配合。
优选的，所述固定块为L型结构，且固定块包括横轴和竖轴，横轴焊接于洗碗机本体的顶部一侧，竖轴焊接于横轴远离洗碗机本体的一侧顶部。
优选的，所述方形槽的侧壁上安装有密封圈，且方形块与密封圈的内侧滑动连接。
优选的，所述第二通孔的内壁上转动安装有第一滑轮，方形块的外侧设有第一滑轨，且第一滑轮与第一滑轨滑动连接。
优选的，所述L型块与柱形槽相配合的摩擦力比弹簧的弹力大。
优选的，两个第二挡块相互远离的一侧均转动安装有第二滑轮，两个第二凹槽相互远离的一侧内壁上均设有第二滑轨，且第二滑轮与第二滑轨滑动连接。
与现有技术相比，本实用新型的有益效果是：通过洗碗机本体、放置槽、显示器、第一挡块、固定块、第一通孔、滑动柱、第一把手、第二通孔、方形块和方形槽相配合，方便显示器的安装固定，通过L型块、横板、第二把手、第一凹槽、第二凹槽、弹簧、第二挡块和柱形槽相配合，方便第二把手的移动，便于方形块将显示器卡紧。
本实用新型结构简单，安装方便，经济实用，通过方形块和方形槽，方便显示器的安装固定，同时通过弹簧和第二挡块，方便第二把手的移动，便于方形块将显示器卡紧。
附图说明

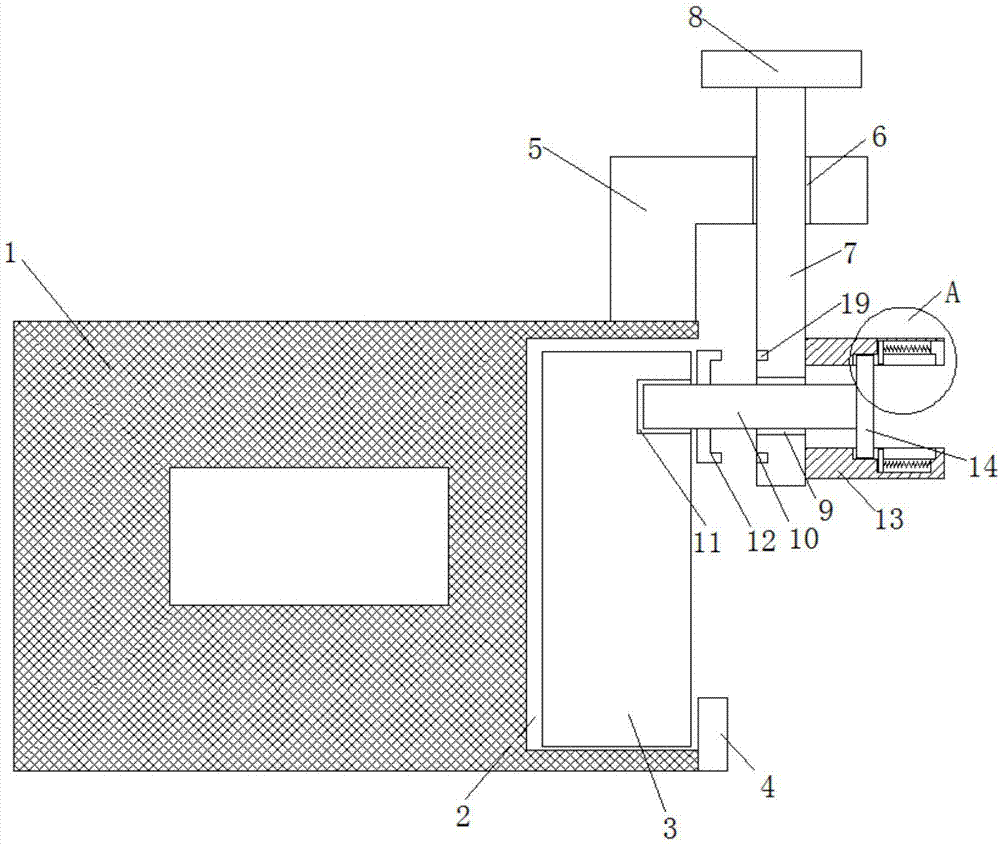

图1为本实用新型提出的一种具备显示功能的洗碗机的结构示意图；
图2为本实用新型提出的一种具备显示功能的洗碗机的A部分结构示意图。
图中：1洗碗机本体、2放置槽、3显示器、4第一挡块、5固定块、6第一通孔、7滑动柱、8第一把手、9第二通孔、10方形块、11方形槽、12L型块、13横板、14第二把手、15第一凹槽、16第二凹槽、17弹簧、18第二挡块、19柱形槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种具备显示功能的洗碗机，包括洗碗机本体1，洗碗机本体1的一侧开设有放置槽2，且放置槽2内安装有显示器3，洗碗机本体1的一侧底部焊接有第一挡块4，且第一挡块4位于放置槽2的开口处并与显示器3相接触，洗碗机本体1靠近第一挡块4的顶部一侧焊接有固定块5，且固定块5的顶部开设有第一通孔6，第一通孔6内滑动安装有滑动柱7，且滑动柱7位于第一挡块4远离洗碗机本体1的一侧，滑动柱7的顶端延伸至固定块5的上方并焊接有第一把手8，且滑动柱7靠近洗碗机本体1的一侧开设有第二通孔9，滑动柱7远离洗碗机本体1的一侧焊接有两个对称设置的横板13，且第二通孔9位于两个横板13之间，滑动柱7靠近洗碗机本体1的一侧开设有两个对称设置的柱形槽19，且第二通孔9位于两个柱形槽19之间，第二通孔9内滑动安装有方形块10，且显示器3靠近滑动柱7的一侧开设有方形槽11，方形块10的一端与方形槽11相卡装，且方形块10的顶部和底部均焊接有L型块12，L型块12的一端与柱形槽19相适配，L型块12位于洗碗机本体1和滑动柱7之间，且方形块10远离洗碗机本体1的一侧焊接有第二把手14，第二把手14位于滑动柱7远离洗碗机本体1的一侧，且两个横板13相互靠近的一侧均开设有第一凹槽15，第二把手14的顶部和底部分别与第一凹槽15的一侧内壁滑动连接，且两个第一凹槽15相互远离的一侧内壁上均开设有第二凹槽16，第二凹槽16远离第二把手14的一侧内壁上焊接有弹簧17，且弹簧17的一端焊接有第二挡块18，两个第二挡块18相互靠近的一侧分别延伸至相对应的第一凹槽15内，第二挡块18与第二把手14相配合，通过洗碗机本体1、放置槽2、显示器3、第一挡块4、固定块5、第一通孔6、滑动柱7、第一把手8、第二通孔9、方形块10和方形槽11相配合，方便显示器3的安装固定，通过L型块12、横板13、第二把手14、第一凹槽15、第二凹槽16、弹簧17、第二挡块18和柱形槽19相配合，方便第二把手14的移动，便于方形块10将显示器3卡紧，本实用新型结构简单，安装方便，经济实用，通过方形块10和方形槽11，方便显示器3的安装固定，同时通过弹簧17和第二挡块18，方便第二把手14的移动，便于方形块10将显示器3卡紧。
本实用新型中，固定块5为L型结构，且固定块5包括横轴和竖轴，横轴焊接于洗碗机本体1的顶部一侧，竖轴焊接于横轴远离洗碗机本体1的一侧顶部，方形槽11的侧壁上安装有密封圈，且方形块10与密封圈的内侧滑动连接，第二通孔9的内壁上转动安装有第一滑轮，方形块10的外侧设有第一滑轨，且第一滑轮与第一滑轨滑动连接，L型块12与柱形槽19相配合的摩擦力比弹簧17的弹力大，两个第二挡块18相互远离的一侧均转动安装有第二滑轮，两个第二凹槽16相互远离的一侧内壁上均设有第二滑轨，且第二滑轮与第二滑轨滑动连接，通过洗碗机本体1、放置槽2、显示器3、第一挡块4、固定块5、第一通孔6、滑动柱7、第一把手8、第二通孔9、方形块10和方形槽11相配合，方便显示器3的安装固定，通过L型块12、横板13、第二把手14、第一凹槽15、第二凹槽16、弹簧17、第二挡块18和柱形槽19相配合，方便第二把手14的移动，便于方形块10将显示器3卡紧，本实用新型结构简单，安装方便，经济实用，通过方形块10和方形槽11，方便显示器3的安装固定，同时通过弹簧17和第二挡块18，方便第二把手14的移动，便于方形块10将显示器3卡紧。
工作原理：当显示器3发生损坏时，拉动第二把手14，使得第二把手14在第一凹槽15内滑动，第二把手14带动第二挡块18运行，使得第二挡块18在第二凹槽16的内壁上滑动，第二挡块18挤压弹簧17，第二把手14同时带动方形块10运行，使得方形块10从方形槽11内脱离，方形块10带动L型块12运行，使得L型块12卡入柱形槽19内，且L型块12与柱形槽19相配合的摩擦力比弹簧17的弹力大，拉动第一把手8，第一把手8带动滑动柱7运行，使得滑动柱7在第一通孔6的内壁上滑动，将滑动柱7的底部拉伸至显示器3的上方，推动第二把手14，弹簧17使得方形块10运行，方形块10与固定块5的竖轴相配合，此时滑动柱7固定住，将显示器3从放置槽2内取出，完成显示器3的拆卸，操作方便。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
