技术领域
本实用新型涉及电力设备技术领域，具体为感应熔炼设备水冷电缆固定导向装置。
背景技术
利用物料的感应电热效应而使物料加热或熔化的电炉，感应炉采用的交流电源有工频、中频和高频三种，感应炉的主要部件有感应器、炉体、电源、电容和控制系统等，在感应炉中的交变电磁场作用下，物料内部产生涡流从而达到加热或者熔化的效果，感应炉通常分为感应加热炉和熔炼炉，熔炼炉分为有芯感应炉和无芯感应炉两类，有芯感应炉主要用于各种铸铁等金属的熔炼和保温，能利用废炉料，熔炼成本低，无芯感应炉分为工频感应炉、三倍频感炉、发电机组中频感应炉、可控硅中频感应炉、高频感应炉。
但是目前大多数水冷电缆内部均设有水管，当线缆发生弯折的时候，非常容易导致水管破裂，此时会导致电缆因为水造成短路，危害很大；一般大多数水冷电缆在漏水的时候，当时并不容易发现漏水，当发现漏水的时候，已经晚了，对人员的生命财产安全造成巨大的损害；一般大多数隔热效果不好，常常因为电线发热导致电线外围的橡胶老化，具有安全隐患，因此，针对上述问题提出感应熔炼设备水冷电缆固定导向装置。
实用新型内容
本实用新型的目的在于提供感应熔炼设备水冷电缆固定导向装置，以解决上述背景技术中提出的问题。
本实用新型通过以下技术方案来实现上述目的，感应熔炼设备水冷电缆固定导向装置，包括感应熔炼设备，所述感应熔炼设备左侧面从上至下依次设有第一套筒、控制电路、报警灯和第二套筒，所述第一套筒内侧滑动连接有第一限位杆，所述第二套筒内侧滑动连接有第二限位杆，所述第一限位杆和第二限位杆上均开设有若干限位槽，所述第一套筒顶端设有第一限位柱，所述第二套筒顶端设有第二限位柱，所述第一限位杆的左端固定连接有第二抱箍，且第二限位杆左端固定连接有第一抱箍，所述第一抱箍和第二抱箍内侧贯穿有橡胶层，且橡胶层内侧固定连接有隔热层，所述隔热层的内侧设有水冷电缆，所述第一抱箍和第二抱箍之间的橡胶层外侧套接有波纹管，且橡胶层下部设有固定横筋，所述固定横筋固定连接在水冷电缆的外围，且固定横筋顶端设有湿度传感器。
优选的，所述第一限位柱和第二限位柱的直径相等，且第一限位柱和第二限位柱的直径均等于限位槽的直径。
优选的，所述湿度传感器、控制电路和报警灯之间依次电性连接并组成串联回路。
优选的，所述第一抱箍和第二抱箍的内孔直径相等。
优选的，所述第一限位杆和第二限位杆上呈线性等间距开设有多个限位槽。
本实用新型的有益效果是：
1、本实用新型中，通过设置的第一套筒和第二套筒以及配合使用的第一限位柱和第二限位柱可以通过调节水冷电缆相对于感应熔炼设备之间的相对距离，对水冷电缆起到一个很好的导向作用；
2、本实用新型中，通过设置的橡胶层，可以对水冷电缆起一个很好的缓冲作用，防止外界对水冷电缆的破环，增加了水冷电缆的使用寿命，降低了使用成本。
3、本实用新型中，通过固定横筋顶端设置的湿度传感器，能够较好的测试出水冷电缆是否漏水，在漏水时能够即使的测试出来，并通过报警灯闪烁，来提醒人们来进行补救措施，防止造成了人员的生命财产的损失。
4、本实用新型中，通过设置的波纹管，有效的防止了水冷电缆的弯折，避免了水冷电缆中水体泄漏危险，具有巨大的经济效益和广泛的市场前景，值得推广使用。
附图说明

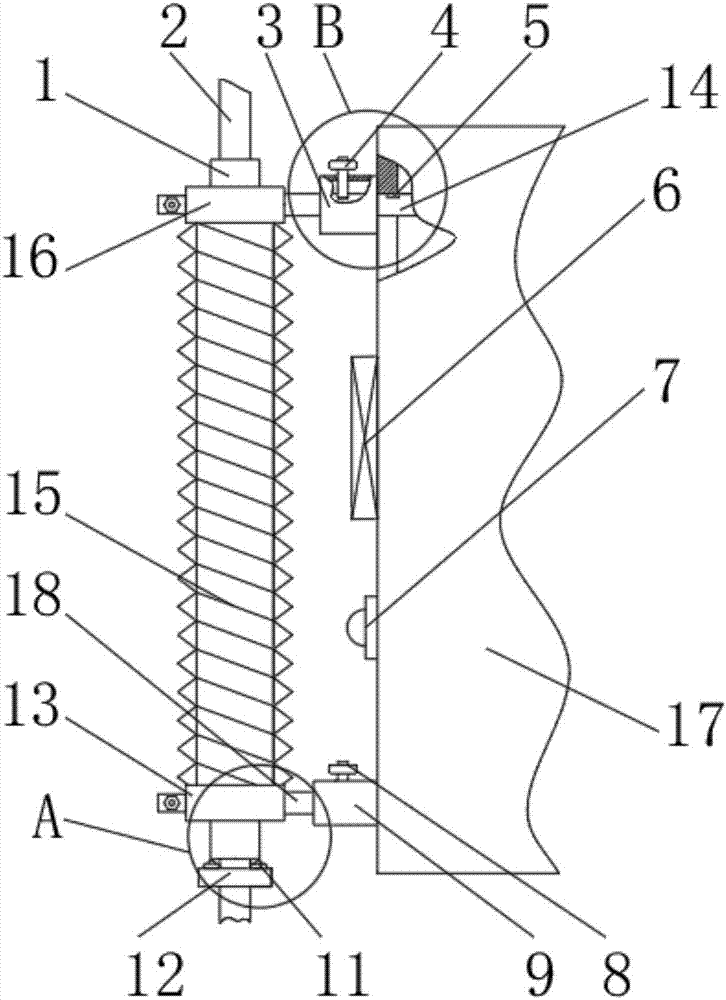

图1为本实用新型整体结构示意图；
图2为本实用新型A处结构放大图；
图3为本实用新型B处结构放大图；
图4为本实用新型第一抱箍安装结构示意图。
图中：1-橡胶层、2-水冷电缆、3-第一套筒、4-第一限位柱、5-限位槽、6-控制电路、7-报警灯、8-第二限位柱、9-第二套筒、10-隔热层、11-湿度传感器、12-固定横筋、13-第一抱箍、14-第一限位杆、15-波纹管、16-第二抱箍、17-感应熔炼设备、18-第二限位杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1，本实用新型提供一种技术方案：
感应熔炼设备水冷电缆固定导向装置，包括感应熔炼设备17，感应熔炼设备17左侧面从上至下依次设有第一套筒3、控制电路6、报警灯7和第二套筒9，第一套筒3内侧滑动连接有第一限位杆14，第二套筒9内侧滑动连接有第二限位杆18，通过设置的第一套筒3和第二套筒9以及配合使用的第一限位柱4和第二限位柱8可以通过调节水冷电缆2相对于感应熔炼设备17之间的相对距离，对水冷电缆2起到一个很好的导向作用，第一限位杆14和第二限位杆18上均开设有若干限位槽5，第一限位杆14和第二限位杆18上呈线性等间距开设有多个限位槽5，便于分级进行调节，第一套筒3顶端设有第一限位柱4，第二套筒9顶端设有第二限位柱8，第一限位杆14的左端固定连接有第二抱箍16，且第二限位杆18左端固定连接有第一抱箍13，第一抱箍13和第二抱箍16的内孔直径相等，结构更加紧凑，且更加稳固，第一抱箍13和第二抱箍16内侧贯穿有橡胶层1，通过设置的橡胶层1，可以对水冷电缆2起一个很好的缓冲作用，防止外界对水冷电缆2的破环，增加了水冷电缆2的使用寿命，降低了使用成本，且橡胶层1内侧固定连接有隔热层10，隔热层10的内侧设有水冷电缆2，第一抱箍13和第二抱箍16之间的橡胶层1外侧套接有波纹管15，且橡胶层1下部设有固定横筋12，固定横筋12固定连接在水冷电缆2的外围，且固定横筋12顶端设有湿度传感器11，通过固定横筋12顶端设置的湿度传感器11，能够较好的测试出水冷电缆2是否漏水，在漏水时能够即使的测试出来，并通过报警灯7闪烁，来提醒人们来进行补救措施，防止造成了人员的生命财产的损失，第一限位柱4和第二限位柱8的直径相等，且第一限位柱4和第二限位柱8的直径均等于限位槽5的直径，便于控制水冷电缆2相对与感应熔炼设备17的距离，起到很好的导向作用，湿度传感器11、控制电路6和报警灯7之间依次电性连接并组成串联回路便于对水冷电缆2中的水体是否泄漏做一个很好的监控作用。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
