技术领域
本实用新型涉及风机用扇叶技术领域，具体为户外型大风量风机用扇叶。
背景技术
一般风机的扇叶的叶片与叶钗之间是有螺丝固定或通过铆钉铆合在一起的，在组装时，必须用螺丝固定或通过铆钉固定，组装时比较麻烦。而且在使用的过程中如果想对叶片进行更换，必须用螺丝刀卸下螺丝才能更换，遇到螺丝生锈的情况，叶片就难以进行更换，如果采用铆接结构，扇叶不能更换，这给使用者带来许多不便。如中国专利公开的(申请号：CN203175983U)一种可快速拆装的风扇扇叶，该方案中将叶钗和叶片通过卡接结构连接在一起，安装时只需要将连接孔对准弹性连接件，用力下压就可以稳固地将叶片安装在叶钗上。在安装时不需要螺钉，安装快速，当需要拆卸叶片的时候，只需要用一个开有相应孔的压板，压住弹性连接件，即可实现叶片与叶钗的分离，可大大提高使用的方便性，但是该方案中在拆卸时，需要按压弹性扣，容易使得弹性扣断裂，若弹性扣断裂后，则无法更换，从而导致该叶钗报废，造成社会资源浪费，所以对叶片与叶钗之间连接方式进行改进。
实用新型内容
本实用新型的目的在于提供户外型大风量风机用扇叶，具备了对叶片与叶钗之间连接方式进行了改进，使其组装与拆卸时，更加方便快捷优点，解决了一般风机的扇叶的叶片与叶钗之间是有螺丝固定或通过铆钉铆合在一起的，在组装时，必须用螺丝固定或通过铆钉固定，组装时比较麻烦。而且在使用的过程中如果想对叶片进行更换，必须用螺丝刀卸下螺丝才能更换，遇到螺丝生锈的情况，叶片就难以进行更换的问题。
为实现上述目的，本实用新型提供如下技术方案：户外型大风量风机用扇叶，包括旋转盘，所述旋转盘的正面固定连接有叶钗，所述叶钗的侧面开设有插槽，所述叶钗通过插槽活动连接有插接装置，所述插接装置的侧面固定连接有扇叶。
所述叶钗包括固定筒，所述固定筒固定连接在旋转盘的正面，所述固定筒的顶部与底部均固定连接有连接块，所述连接块固定连接在旋转盘的正面，所述连接块的底部开设有凹槽，所述连接块通过凹槽固定连接有第一复位弹簧，所述第一复位弹簧的底部固定连接有活动块，所述活动块的底部固定连接有解锁块，固定筒的顶部与底部均开设有通孔，所述解锁块通过通孔与固定筒活动连接，所述活动块的正面固定连接有推动板，所述连接块的正面开设有滑槽，所述推动板的正面穿过滑槽并通过滑槽与连接块活动连接。
所述插接装置包括插块，所述插块固定连接在扇叶的侧面，固定筒的侧面开设有插槽，插块通过插槽与固定筒活动连接，所述插块腔内的内壁固定连接有支撑块，所述支撑块的顶部与底部均开设有弹簧腔，所述支撑块通过弹簧腔固定连接有第二复位弹簧，所述第二复位弹簧的顶部固定连接有活动板，所述活动板的顶部固定连接有弹簧卡块，插块的顶部与底部均开设有通槽，所述弹簧卡块穿过通槽并通过固定筒上开设的通孔与固定筒活动连接，弹簧卡块的顶部与解锁块的底部活动连接。
优选的，所述叶钗的数量为不少于四个，且各个叶钗成环形阵列排列在旋转盘的正面。
优选的，所述解锁块的大小与固定筒上开设的通孔相适配。
优选的，所述推动板上靠近其正面的表面设置有防滑纹路。
优选的，所述插块的两侧面均为弧形面，且插块的大小与固定筒侧面开设的插槽相适配。
与现有技术相比，本实用新型的有益效果是通过固定筒和插块之间的配合，在组装扇叶时，将插块插入到固定筒侧面开设的插槽内，使之与固定筒筒内的内壁完全贴合在一起，通过支撑块、第二复位弹簧、活动板、弹簧卡块之间的配合，由插块插入到固定筒内时，利用第二复位弹簧的复位性，使两个弹簧卡块分别卡在固定筒顶部与底部开设的通孔内，从而将插块与固定筒连接在一起，实现了扇叶与叶钗的连接，操作起来简单快捷，在进行拆卸扇叶时，通过连接块、活动块、解锁块和推动板之间的配合，向固定筒的横向中轴线按动两块推动板，使活动块运动至固定筒的表面处，从而促使解锁块将弹簧卡块完全抵出固定筒上开设的通孔，方便将插块拉出，实现对扇叶的拆卸，通过利用第一复位弹簧的设置，对活动块的运动有一个恢复力，从而在插块拉出后，解锁块可自动回到原位，不会对下次的组装造成影响。通过上述结构之间的配合，对叶片与叶钗之间连接方式进行了改进，使其组装与拆卸时，更加方便快捷，解决了一般风机的扇叶的叶片与叶钗之间是有螺丝固定或通过铆钉铆合在一起的，在组装时，必须用螺丝固定或通过铆钉固定，组装时比较麻烦。而且在使用的过程中如果想对叶片进行更换，必须用螺丝刀卸下螺丝才能更换，遇到螺丝生锈的情况，叶片就难以进行更换的问题。
附图说明

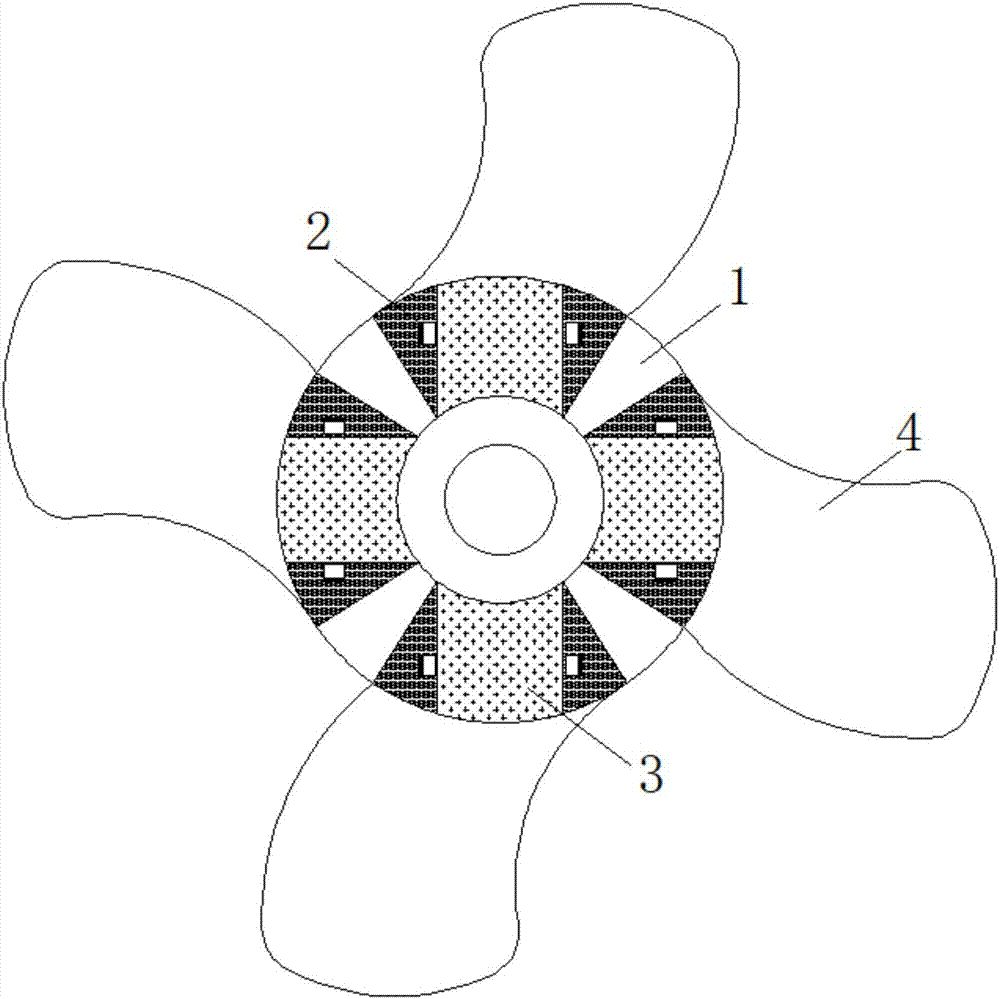

图1为本实用新型结构的正面示意图；
图2为本实用新型叶钗结构的正面剖视图；
图3为本实用新型叶钗内连接块结构的细节图；
图4为本实用新型插接装置结构的正面剖视图。
图中：1-旋转盘、2-叶钗、3-插接装置、4-扇叶、5-固定筒、6-连接块、7-第一复位弹簧、8-活动块、9-解锁块、10-推动板、11-插块、12-支撑块、13-第二复位弹簧、14-活动板、15-弹簧卡块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1，本实用新型提供户外型大风量风机用扇叶4，技术方案：户外型大风量风机用扇叶，包括旋转盘1，旋转盘1中间开设有轴孔，旋转盘1通过轴孔与风机的输出轴固定连接，从而通过启动风机可使旋转盘1进行转动，且风机安装在户外风机的机壳内，而户外风机的机壳侧面连接有送风罩，且送风罩的内壁形状设置为螺旋状，使进入到送风罩内的风体形成旋流，从而加快了送风速度，所述旋转盘1的正面固定连接有叶钗2，叶钗2的数量为不少于四个，且各个叶钗2成环形阵列排列在旋转盘1的正面，通过各个叶钗2与插接装置3的配合，方便组装与拆卸多个扇叶4，所述叶钗2的侧面开设有插槽，所述叶钗2通过插槽活动连接有插接装置3，所述插接装置3的侧面固定连接有扇叶4。
请参阅图2至3，所述叶钗2包括固定筒5，所述固定筒5固定连接在旋转盘1的正面，所述固定筒5的顶部与底部均固定连接有连接块6，所述连接块6固定连接在旋转盘1的正面，所述连接块6的底部开设有凹槽，所述连接块6通过凹槽固定连接有第一复位弹簧7，所述第一复位弹簧7的底部固定连接有活动块8，所述活动块8的底部固定连接有解锁块9，通过利用第一复位弹簧7的设置，对活动块8的运动有一个恢复力，从而在插块11拉出后，解锁块9可自动回到原位，不会对下次的组装造成影响，解锁块9的大小与固定筒5上开设的通孔相适配，当活动块8运动到固定筒5的表面时，解锁块9刚好将弹簧卡块15完全抵出固定筒5上开设的通孔，从而方便将插块11拉出，固定筒5的顶部与底部均开设有通孔，所述解锁块9通过通孔与固定筒5活动连接，所述活动块8的正面固定连接有推动板10，推动板10上靠近其正面的表面设置有防滑纹路，所述连接块6的正面开设有滑槽，所述推动板10的正面穿过滑槽并通过滑槽与连接块6活动连接，在进行拆卸扇叶4时，向固定筒5的横向中轴线按动两块推动板10，使活动块8运动至固定筒5的表面处，从而促使解锁块9将弹簧卡块15完全抵出固定筒5上开设的通孔，方便将插块11拉出，实现对扇叶4的拆卸。
请参阅图4，所述插接装置3包括插块11，插块11的两侧面均为弧形面，且插块11的大小与固定筒5侧面开设的插槽相适配，使插块11可完全插入到插槽内，并与固定筒5筒内的内壁完全贴合在一起，从而使连接更加牢固且减少对扇叶4在旋转过程中造成的阻力，所述插块11固定连接在扇叶4的侧面，固定筒5的侧面开设有插槽，插块11通过插槽与固定筒5活动连接，所述插块11腔内的内壁固定连接有支撑块12，所述支撑块12的顶部与底部均开设有弹簧腔，所述支撑块12通过弹簧腔固定连接有第二复位弹簧13，所述第二复位弹簧13的顶部固定连接有活动板14，所述活动板14的顶部固定连接有弹簧卡块15，插块11的顶部与底部均开设有通槽，所述弹簧卡块15穿过通槽并通过固定筒5上开设的通孔与固定筒5活动连接，弹簧卡块15的顶部与解锁块9的底部活动连接，在组装扇叶4时，将插块11插入到固定筒5侧面开设的插槽内，使之与固定筒5筒内的内壁完全贴合在一起，由插块11插入到固定筒5内时，利用第二复位弹簧13的复位性，使两个弹簧卡块15分别卡在固定筒5顶部与底部开设的通孔内，从而将插块11与固定筒5连接在一起，实现了扇叶4与叶钗2的连接，操作起来简单快捷。通过上述结构之间的配合，对叶片与叶钗2之间连接方式进行了改进，使其组装与拆卸时，更加方便快捷，解决了一般风机的扇叶的叶片与叶钗2之间是有螺丝固定或通过铆钉铆合在一起的，在组装时，必须用螺丝固定或通过铆钉固定，组装时比较麻烦。而且在使用的过程中如果想对叶片进行更换，必须用螺丝刀卸下螺丝才能更换，遇到螺丝生锈的情况，叶片就难以进行更换的问题。
工作原理：该户外型大风量风机用扇叶4在组装扇叶4时，将插块11插入到固定筒5侧面开设的插槽内，使之与固定筒5筒内的内壁完全贴合在一起，由插块11插入到固定筒5内时，利用第二复位弹簧13的复位性，使两个弹簧卡块15分别卡在固定筒5顶部与底部开设的通孔内，从而将插块11与固定筒5连接在一起，实现了扇叶4与叶钗2的连接，操作起来简单快捷，在进行拆卸扇叶4时，向固定筒5的横向中轴线按动两块推动板10，使活动块8运动至固定筒5的表面处，从而促使解锁块9将弹簧卡块15完全抵出固定筒5上开设的通孔，方便将插块11拉出，实现对扇叶4的拆卸。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
