技术领域
本实用新型涉及家用风机技术领域，尤其涉及一种家用式环保风机。
背景技术
在夏季，家庭中经常使用冷风机进行消暑降温，冷风机是一种利用蒸发降温原理，具有降温和增湿双重功能的机械设备，冷风机的底部设有储水箱，在储水箱内设有水泵，通过水泵带动储水箱内的水进行循环，使水可以从淋水器喷出，将壳体内的湿帘淋湿，落下的水重新回到储水箱中，在整个水循环过程中，起到主要功能的部件为水泵，虽然水泵的使用可以实现整个水循环过程的自动化，但是却额外增加了冷风机的耗电量，不能够满足节能减排的环保标准，而且湿帘具有一定的吸水性，并不需要一直对湿帘喷水，在对湿帘加水时，通过手动就可以完成，但是，现有冷风机的冷风机大都不方便进行手动加水，而且手动加水的加水量不好掌握，加多了造成水资源的浪费，加少了不能完全浸湿湿帘，为了解决这些问题，我们提出了一种家用式环保风机。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种家用式环保风机。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种家用式环保风机，包括壳体、设置在壳体内部的风扇和湿帘以及设置在湿帘上方的手动加湿装置，所述手动加湿装置包括滑架、储水筒以及淋水板，所述淋水板设置在风扇和湿帘之间，淋水板的上端固定在壳体的顶部，淋水板的下端边缘贴靠在湿帘的上端表面，所述滑架的两端水平的滑动连接在湿帘上方的壳体上，所述储水筒的两端水平的转动连接在滑架的内侧两端，所述储水筒上设有呈条状分布的出水壳，出水壳的端部设有一排呈直线分布的出水孔。
优选的，所述滑架的外侧两端对称的铰接有一对摆叶，在摆叶上设有连接孔，所述壳体的外侧两端设有与连接孔相匹配的连接头，所述滑架通过摆叶卡接在壳体外部两侧的连接头上。
优选的，所述储水筒的出水壳上方设有加水口，所述加水口处通过堵头密封。
优选的，所述储水筒的一端穿出滑架的侧壁固定连接棘轮，所述棘轮的内侧面与滑架的侧壁之间卡接有复位扭簧。
优选的，所述棘轮右侧下方的滑架侧壁上铰接有与棘轮相匹配的棘爪，所述棘爪与滑架侧壁的连接处卡接有顶紧扭簧，所述棘爪的外侧固定有拨杆。
优选的，所述储水筒套接有棘轮的一端端部固定有手动摇把。
优选的，所述手动摇把内侧的滑架外侧壁上设有多个呈圆弧形排列的指示箭头，每个指示箭头都对应着储水筒的转动角度，储水筒每转动一个角度，就会有相应的水量可以从出水壳上的出水孔排出，这个水量可以保证将湿帘完全浸湿又不至于浪费水，指示箭头可以对手动摇把的转动角度进行提示，每次对湿帘加湿时只需要转动一个角度即可。
本实用新型提出的一种家用式环保风机，有益效果在于：本实用新型能够手动对湿帘进行加湿，而且加湿的水量可以进行控制，既节约了电能又减少了水资源的浪费，环保性较强。储水筒在复位扭簧与棘爪的顶紧作用下可以保持静止，当需要对湿帘加湿时，通过拨杆将棘爪向外拨动，同时转动手动摇把逆时针转到下一个指示箭头，就可以使储水筒有相应的水量可以从出水壳上的出水孔排出，这个水量可以保证将湿帘完全浸湿又不至于浪费水，排出的水从淋水板上滑到湿帘上可以防止水滴溅射，使用方便简单，节能环保的效果好。
附图说明

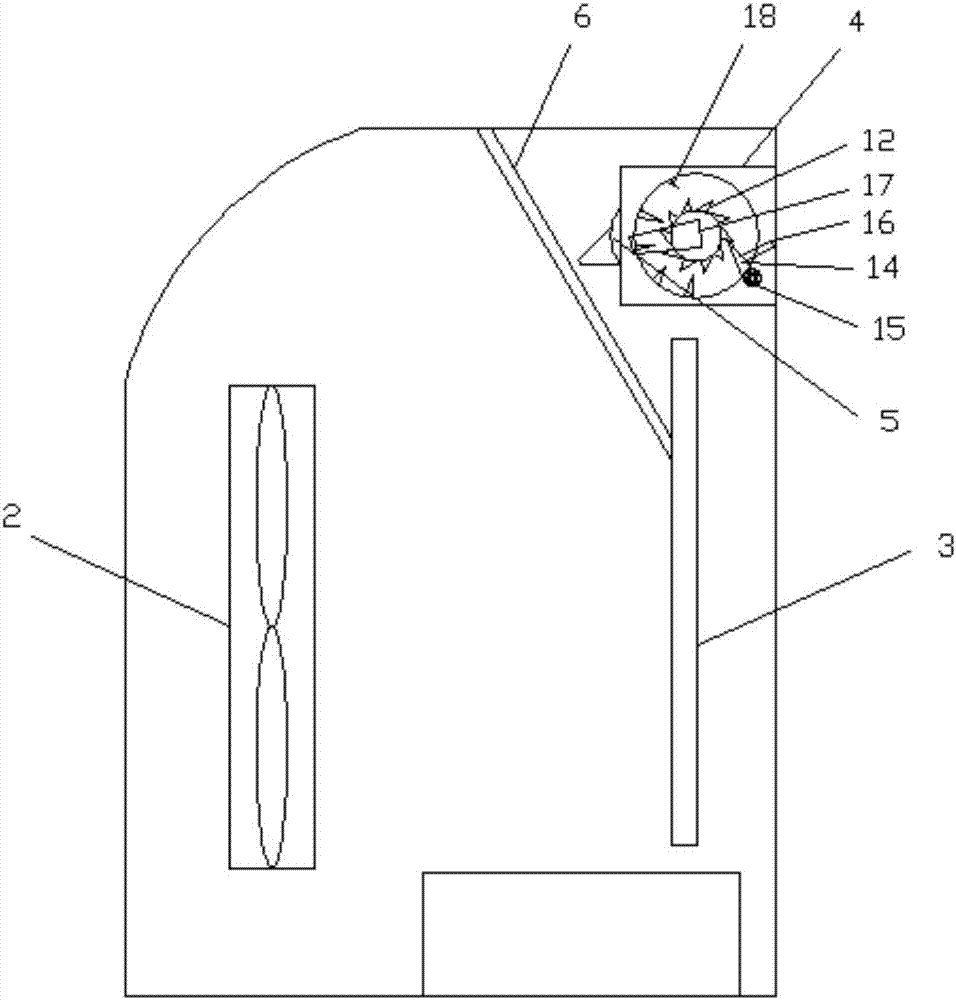

图1为本实用新型提出的一种家用式环保风机的结构示意图；
图2为本实用新型提出的一种家用式环保风机的储水筒结构示意图；
图3为本实用新型提出的一种家用式环保风机的滑架结构示意图；
图4为本实用新型提出的一种家用式环保风机的储水筒安装示意图；
图5为本实用新型提出的一种家用式环保风机的外部示意图；
图中：1-壳体，2-风扇，3-湿帘，4-滑架，5-储水筒，6-淋水板，7-出水壳，8-出水孔，9-摆叶，10-连接头，11-堵头，12-棘轮，13-复位扭簧，14-棘爪，15-顶紧扭簧，16-拨杆，17-手动摇把，18-指示箭头。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-5，一种家用式环保风机，包括壳体1、设置在壳体1内部的风扇2和湿帘3以及设置在湿帘3上方的手动加湿装置，所述手动加湿装置包括滑架4、储水筒5以及淋水板6，所述淋水板6设置在风扇2和湿帘3之间，淋水板6的上端固定在壳体1的顶部，淋水板6的下端边缘贴靠在湿帘3的上端表面，所述滑架4的两端水平的滑动连接在湿帘3上方的壳体1上，所述储水筒5的两端水平的转动连接在滑架4的内侧两端，所述储水筒5上设有呈条状分布的出水壳7，出水壳7的端部设有一排呈直线分布的出水孔8。
具体的，所述滑架4的外侧两端对称的铰接有一对摆叶9，在摆叶9上设有连接孔，所述壳体1的外侧两端设有与连接孔相匹配的连接头10，所述滑架4通过摆叶9卡接在壳体1外部两侧的连接头10上。
具体的，所述储水筒5的出水壳7上方设有加水口，所述加水口处通过堵头11密封。
具体的，所述储水筒5的一端穿出滑架4的侧壁固定连接棘轮12，所述棘轮12的内侧面与滑架4的侧壁之间卡接有复位扭簧13。
具体的，所述棘轮12右侧下方的滑架4侧壁上铰接有与棘轮12相匹配的棘爪14，所述棘爪14与滑架4侧壁的连接处卡接有顶紧扭簧15，所述棘爪14的外侧固定有拨杆16。
具体的，所述储水筒5套接有棘轮12的一端端部固定有手动摇把17。
具体的，所述手动摇把17内侧的滑架4外侧壁上设有多个呈圆弧形排列的指示箭头18，每个指示箭头18都对应着储水筒5的转动角度，储水筒5每转动一个角度，就会有相应的水量可以从出水壳7上的出水孔8排出，这个水量可以保证将湿帘3完全浸湿又不至于浪费水，指示箭头18可以对手动摇把17的转动角度进行提示，每次对湿帘3加湿时只需要转动一个角度即可。
工作原理：本实用新型能够手动对湿帘3进行加湿，而且加湿的水量可以进行控制，既节约了电能又减少了水资源的浪费，环保性较强。储水筒5在复位扭簧13与棘爪14的顶紧作用下可以保持静止，当需要对湿帘3加湿时，通过拨杆16将棘爪14向外拨动，同时转动手动摇把17逆时针转到下一个指示箭头18，就可以使储水筒5有相应的水量可以从出水壳7上的出水孔8排出，这个水量可以保证将湿帘3完全浸湿又不至于浪费水，排出的水从淋水板6上滑到湿帘3上可以防止水滴溅射，使用方便简单，节能环保的效果好。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
