技术领域
本实用新型涉及垃圾处理装置技术领域，具体为一种箱体内垃圾处理装置。
背景技术
箱体内的垃圾一般经过垃圾口排至垃圾处理箱，然后经过人工过机器将垃圾处理箱内的垃圾清理，由于垃圾处理箱开口较小，给清理垃圾带来不便，且一些小的垃圾可能无法清理，长时间存留在垃圾处理池内，和水浸泡后产生恶臭，为解决垃圾处理不及时的问题，后来就出现了箱体内垃圾处理装置，例如中国专利CN203255586U公开的一种箱体内垃圾处理装置，通过箱体、垃圾处理箱与垃圾处理篮的配合，使得箱体的垃圾得到快速、及时的处理，但是由于垃圾处理箱并不能很好的供垃圾处理篮随时的取出与安放，同时垃圾处理箱长期使用的情况下不方便冲洗和维护，使用起来不方便。
实用新型内容
本实用新型的目的在于提供一种箱体内垃圾处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种箱体内垃圾处理装置，包括箱体、垃圾篮与污水盆，所述箱体的正面开设有盛载腔，箱体通过盛载腔与垃圾篮的顶部活动连接，所述盛载腔的底部开设有污水槽，盛载腔通过污水槽与污水盆的外表面活动连接，所述箱体通过盛载腔分别活动连接有第一活动门与第二活动门，所述第一活动门上靠近其内侧的正面固定连接有固定块，所述固定块的顶部与底部均转动连接有扣环，所述扣环的内表面卡接有连接块，所述连接块固定连接在第二活动门上靠近其内侧的正面，所述第一活动门与第二活动门的侧面均铰接有拆装门。
所述拆装门包括两个门体，两个门体分别铰接在第一活动门与第二活动门的侧面，门体上靠近其顶部与底部的表面均活动连接有锁定机构，所述门体通过锁定机构活动连接有滑轨，所述滑轨分别固定连接在盛载腔上靠近箱体正面的顶部与底部。
所述锁定机构包括滑块，所述滑块设置在门体的侧面，所述门体的侧面开设有滑槽，所述滑槽的侧面开设有活动槽，所述滑块的侧面固定连接有连接柱，所述连接柱的一端通过滑槽延伸至活动槽腔内的底部，连接柱的侧面固定连接有锁柱，所述锁柱的表面固定连接有固定板，所述固定板的顶部固定连接有复位弹簧，所述复位弹簧的顶部与活动槽腔内的顶部固定连接，所述锁柱的顶端贯穿门体的顶部延伸至滑轨腔内的顶部，锁柱上靠近其顶端的外表面与滑轨的内表面活动连接。
优选的，所述连接块的数量为两个，两个连接块以第二活动门的横向中心线为轴对称排列。
优选的，所述锁定机构的数量为四个，四个锁定机构以门体的横向与纵向中心线交叉点为中心矩形阵列。
优选的，所述滑轨的数量为四个，四个滑轨以箱体侧面的竖直中心线为轴对称排列。
优选的，所述锁柱的大小与滑轨相适配。
与现有技术相比，本实用新型的有益效果是：本实用新型通过第一活动门、第二活动门与拆装门的配合，使得活动门可以局部打开，完成垃圾篮与污水盆的取出与安放，拆装门全部打开的时候，可以便于盛载腔的冲洗和维护，本实用新型通过锁定机构与拆装门的配合，使得拆装门通过锁定机构的锁定与解锁作用完成安装和拆卸，以便盛载腔可以更好的冲洗和维护，本实用新型通过滑块、连接柱、锁柱、固定板与复位弹簧的配合，使得向内滑动滑块的同时，连接柱连同锁柱向下移动直至锁柱的一端与滑轨脱离为止，完成拆卸，与此同时复位弹簧处于挤压的状态，松开滑块的时候由于复位弹簧本身的回弹力作用，带动锁柱向上移动直至锁柱卡住滑轨为止，完成安装，通过上述相关结构的配合，使得垃圾篮与污水盆的取出与安放更加省时、便捷，解决了背景技术中提出的问题，同时方便了拆装门的安装和拆卸，使用的效果更好。
附图说明

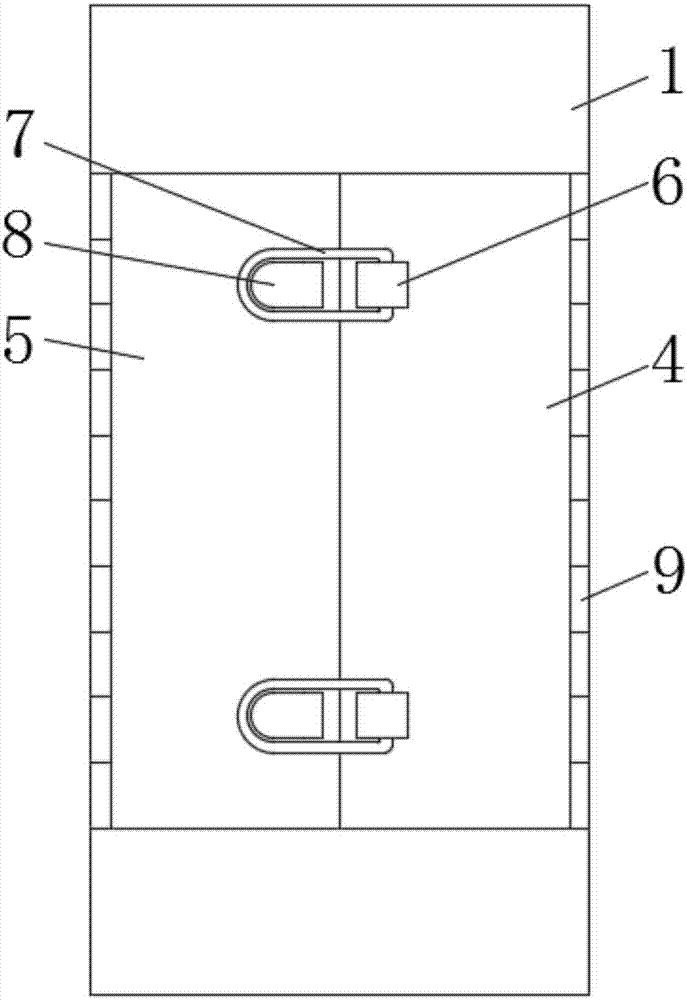

图1为本实用新型箱体侧视图的结构示意图；
图2为本实用新型箱体侧视图的局部剖视图的结构示意图；
图3为本实用新型拆装门打开时正视图的结构示意图；
图4为本实用新型锁定机构侧视图的局部剖视图的结构示意图。
图中：1-箱体、2-垃圾篮、3-污水盆、4-第一活动门、5-第二活动门、6-固定块、7-扣环、8-连接块、9-拆装门、10-门体、11-锁定机构、12-滑轨、13-滑块、14-连接柱、15-锁柱、16-固定板、17-复位弹簧。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1与图2，本实用新型提供一种技术方案：一种箱体内垃圾处理装置，包括箱体1、垃圾篮2与污水盆3，箱体1的正面开设有盛载腔，箱体1通过盛载腔与垃圾篮2的顶部活动连接，垃圾篮2盛放垃圾，盛载腔的底部开设有污水槽，盛载腔通过污水槽与污水盆3的外表面活动连接，污水盆3盛放经垃圾篮2底部开设的漏水孔而渗出的污水，箱体1通过盛载腔分别活动连接有第一活动门4与第二活动门5，第一活动门4上靠近其内侧的正面固定连接有固定块6，固定块6的顶部与底部均转动连接有扣环7，扣环7的内表面卡接有连接块8，连接块8的数量为两个，两个连接块8以第二活动门5的横向中心线为轴对称排列，使得第一活动门4与第二活动门5之间闭合地更加紧密，提供密闭的环境，可以防止非专业人员误操作，连接块8固定连接在第二活动门5上靠近其内侧的正面，第一活动门4与第二活动门5的侧面均铰接有拆装门9，通过第一活动门4、第二活动门5与拆装门9的配合，使得活动门可以局部打开，完成垃圾篮2与污水盆3的取出与安放，拆装门9全部打开的时候，可以便于盛载腔的冲洗和维护，同时拆装门9可以拆卸取下，方便运输至各个地点就地组装。
请参阅图3，拆装门9包括两个门体10，两个门体10分别铰接在第一活动门4与第二活动门5的侧面，门体10上靠近其顶部与底部的表面均活动连接有锁定机构11，锁定机构11的数量为四个，四个锁定机构11以门体10的横向与纵向中心线交叉点为中心矩形阵列，一方面可以使得拆装门9可以通过解锁拆装门9一侧的锁定机构11完成局部拆卸，使得拆装门9在未拆卸的情况下完全打开，方便盛载腔的冲洗，另一方面可以通过解锁拆装门9两侧的锁定机构11完成拆装门9的拆卸工作，便于运输至各个不同的地点就地组装，门体10通过锁定机构11活动连接有滑轨12，滑轨12分别固定连接在盛载腔上靠近箱体1正面的顶部与底部，滑轨12的数量为四个，四个滑轨12以箱体1侧面的竖直中心线为轴对称排列，一方面约束锁柱15的活动范围，另一方面使得锁柱15可以绕着锁柱15与滑轨12的连接处转动，完成拆装门9的打开与关闭过程，通过锁定机构11与拆装门9的配合，使得拆装门9通过锁定机构11的锁定与解锁作用完成安装和拆卸，以便承载腔可以更好的冲洗和维护。
请参阅图4，锁定机构11包括滑块13，滑块13设置在门体10的侧面，门体10的侧面开设有滑槽，滑槽的侧面开设有活动槽，滑块13的侧面固定连接有连接柱14，连接柱14的一端通过滑槽延伸至活动槽腔内的底部，连接柱14的侧面固定连接有锁柱15，锁柱15的表面固定连接有固定板16，固定板16的顶部固定连接有复位弹簧17，复位弹簧17的顶部与活动槽腔内的顶部固定连接，锁柱15的顶端贯穿门体10的顶部延伸至滑轨12腔内的顶部，锁柱15上靠近其顶端的外表面与滑轨12的内表面活动连接，锁柱15的大小与滑轨12相适配，使得二者连接地更加紧密，防止滑脱，通过滑块13、连接柱14、锁柱15、固定板16与复位弹簧17的配合，使得向内滑动滑块13的同时，连接柱14连同锁柱15向下移动直至锁柱15的一端与滑轨12脱离为止，完成拆卸，与此同时复位弹簧17处于挤压的状态，松开滑块13的时候由于复位弹簧17本身的回弹力作用，带动锁柱15向上移动直至锁柱15卡住滑轨12为止，完成安装。
工作原理：该箱体内垃圾处理装置使用时，先转动环扣7使得环扣7与连接块8脱离，再分别打开第一活动门4与第二活动门5，由盛载腔中取出垃圾篮2与污水盆3，箱体1长时间使用的情况下垃圾难免会落入到盛载腔的壁面上，这时需要清洗，由于第一活动门4与第二活动门5已经打开，这时可由拆装门9的内侧滑动滑块13解锁锁定机构11，这时拆装门9可以转动直至完全打开，如果需要将箱体1运输至不同的地点，这时再将拆装门9最内侧的锁定机构11解锁，取下拆装门9即可，通过上述相关结构的配合，使得垃圾篮2与污水盆3的取出与安放更加省时、便捷，解决了背景技术中提出的问题，同时方便了拆装门的安装和拆卸，使用的效果更好。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
