技术领域
本实用新型涉及垃圾分类处理设备技术领域，具体为一种家庭垃圾分类处理设备。
背景技术
在垃圾回收处理的过程中，为了对垃圾回收利用，通常会对垃圾进行相关的分类，现有的回收方式主要是采用工作人员手工分类的方式进行的，下面简要介绍现有回收的方法：第一步，工作人员对装有垃圾袋的垃圾进行破袋处理；第二步，将破袋后的垃圾中的磁性物质筛选出来；第三步，将上一步剩下的垃圾中的碎石和玻璃筛选出来；第四步，将上一步剩下的垃圾中的塑料和灰尘筛选出来。最后就只剩下水果或蔬菜等可作为有机肥料的垃圾，以便于后续的回收利用由于现有的回收方式均为手工处理，所以处理速度较慢，效率较低；而且，手工处理的方式还不宜将各种类型的垃圾区分开，所以在分类时，具有一定的难度，所以后来就出现了家庭垃圾分类处理设备，例如中国专利CN116091504A公开的一种公共卫生垃圾分类处理装置，通过垃圾分类处理装置主体、垃圾碎粉存放箱与粉碎控制器的配合，使得垃圾的处理工作更加省时、高效，但是由于垃圾分类处理装置主体并不能很好的将粉碎过后的垃圾压缩，导致垃圾桶腔内空间的使用率不高，一旦装满的同时需要及时的倾倒，来回多次比较花费时间而且降低了垃圾处理工作的效率，使用起来不方便。
实用新型内容
本实用新型的目的在于提供一种家庭垃圾分类处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种家庭垃圾分类处理设备，包括桶体、支撑腿、收集器与粉碎机构，所述支撑腿固定连接在桶体上靠近其底部的表面，所述收集器固定连接在桶体上靠近其中部的表面，所述粉碎机构固定安装在收集器的侧面，所述桶体的顶部固定连接有压缩机构。
所述压缩机构包括固定筒，所述固定筒固定连接在桶体的顶部，固定筒的顶部活动连接有齿轮轴，所述固定筒上靠近其侧面的顶部转动连接有限位条，所述限位条的一端与齿轮轴的外表面卡接，所述齿轮轴的底端依次贯穿固定筒与桶体的上表面并延伸至桶体腔内的顶部，所述固定筒的侧面转动连接有转杆，所述转杆的一端固定连接有转轮，转杆的另一端贯穿固定筒的侧面并与固定筒腔内的侧面转动连接，所述转杆的表面固定连接有齿轮，所述齿轮的外表面与齿轮轴的外表面啮合连接，所述齿轮轴的底部固定连接有安装板，所述安装板的底部固定连接有压杆，所述桶体腔内的侧面固定连接有垃圾桶，所述垃圾桶上靠近其顶部的侧面与收集器的侧面相通，所述压杆的底端延伸至垃圾桶腔内的中部并固定连接有压板，所述压板的侧面与垃圾桶腔内的侧面活动连接，所述桶体腔内的底部转动连接有排放板。
优选的，所述齿轮的啮合齿距与齿轮轴的啮合齿距相适配。
优选的，所述压杆的数量为三个，三个压杆以安装板的圆心为中心环形阵列。
优选的，所述压板外径的大小与垃圾桶的内径相适配。
优选的，所述排放板的底部设置有把手，且排放板的外径大小与桶体的内径相适配。
与现有技术相比，本实用新型的有益效果是：本实用新型通过桶体、粉碎机构与压缩机构的配合，使得粉碎过后的垃圾经过压缩机构的压缩作用后集聚在一起，降低了垃圾对垃圾桶腔内空间的占用率，同时还方便了倾倒，节省了垃圾需要多次来回倾倒而花费掉的时间，还提高了垃圾处理工作的效率，本实用新型通过固定筒、齿轮轴、转杆、转轮、齿轮、安装板、压杆、垃圾桶与压板的配合，使得粉碎后的垃圾经收集器倒入到垃圾桶中，直至垃圾桶中垃圾存放达到一定量的时候，转动转轮带动转杆转动，齿轮会随着转杆的转动而转动，这时齿轮轴向下移动并带着安装板、压杆还有压板向下移动，直至垃圾压缩至一定体积后，手持把手打开排放板，垃圾排出，通过上述相关结构的配合，降低了垃圾对垃圾桶空间的占用率，解决了背景技术中提出的问题，使用的效果更好。
附图说明

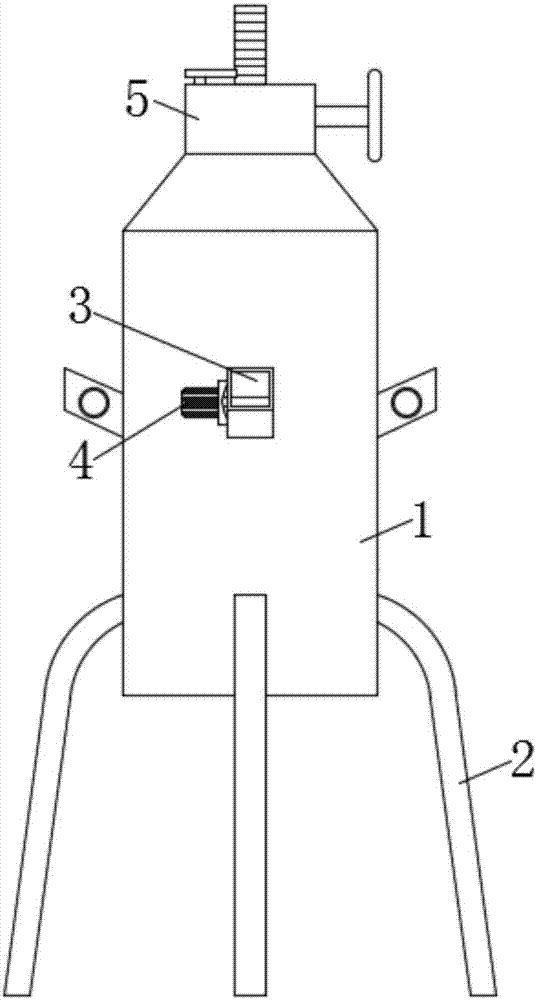

图1为本实用新型桶体正视图的结构示意图；
图2为本实用新型压缩机构正视图的局部剖视图的结构示意图；
图3为本实用新型垃圾桶俯视图的结构示意图。
图中：1-桶体、2-支撑腿、3-收集器、4-粉碎机构、5-压缩机构、6-固定筒、7-齿轮轴、8-限位条、9-转杆、10-转轮、11-齿轮、12-安装板、13-压杆、14-垃圾桶、15-压板、16-排放板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1，本实用新型提供一种技术方案：一种家庭垃圾分类处理设备，包括桶体1、支撑腿2、收集器3与粉碎机构4，桶体1是各个零件的安装和承载基础，支撑腿2固定连接在桶体1上靠近其底部的表面，支撑腿2支撑起整个设备的重量，收集器3固定连接在桶体1上靠近其中部的表面，不同种类垃圾的倒入口，粉碎机构4固定安装在收集器3的侧面，粉碎机构4主要由位于收集器3侧面的粉碎电机和位于收集器3腔内侧面转动连接的粉碎轴以及位于收集器3腔内表面的刀片组成，通过粉碎电机转动带动粉碎轴转动，将垃圾向垃圾桶14中输送，同时由于刀片的作用将垃圾粉碎彻底，其中粉碎电机由独立电源进行供电，桶体1的顶部固定连接有压缩机构5，通过桶体1、粉碎机构4与压缩机构5的配合，使得粉碎过后的垃圾经过压缩机构5的压缩作用后集聚在一起，降低了垃圾对垃圾桶14腔内空间的占用率，同时还方便了倾倒，节省了垃圾需要多次来回倾倒而花费掉的时间，还提高了垃圾处理工作的效率。
请参阅图2与图3，压缩机构5包括固定筒6，固定筒6固定连接在桶体1的顶部，约束齿轮轴7的转向，固定筒6的顶部活动连接有齿轮轴7，固定筒6上靠近其侧面的顶部转动连接有限位条8，限位条8的一端与齿轮轴7的外表面卡接，限定齿轮轴7的位置，齿轮轴7的底端依次贯穿固定筒6与桶体1的上表面并延伸至桶体1腔内的顶部，固定筒6的侧面转动连接有转杆9，转杆9的一端固定连接有转轮10，转杆9的另一端贯穿固定筒6的侧面并与固定筒6腔内的侧面转动连接，转杆9的表面固定连接有齿轮11，齿轮11的外表面与齿轮轴7的外表面啮合连接，齿轮11的啮合齿距与齿轮轴7的啮合齿距相适配，使得二者啮合地更加紧密，以防滑脱，齿轮轴7的底部固定连接有安装板12，安装板12的底部固定连接有压杆13，压杆13的数量为三个，三个压杆13以安装板12的圆心为中心环形阵列，能够同时处理三个垃圾桶14的垃圾，提高了垃圾处理工作的效率，桶体1腔内的侧面固定连接有垃圾桶14，垃圾桶14上靠近其顶部的侧面与收集器3的侧面相通，压杆13的底端延伸至垃圾桶14腔内的中部并固定连接有压板15，压板15外径的大小与垃圾桶14的内径相适配，极大的降低了垃圾的残余量，使得垃圾清理地更加干净，压板15的侧面与垃圾桶14腔内的侧面活动连接，桶体1腔内的底部转动连接有排放板16，排放板16的底部设置有把手，且排放板16的外径大小与桶体1的内径相适配，使得桶体1的密封性更佳，防止碎屑由缝隙中漏出，通过固定筒6、齿轮轴7、转杆9、转轮10、齿轮11、安装板12、压杆13、垃圾桶14与压板15的配合，使得粉碎后的垃圾经收集器3倒入到垃圾桶14中，直至垃圾桶14中垃圾存放达到一定量的时候，转动转轮10带动转杆9转动，齿轮11会随着转杆9的转动而转动，这时齿轮轴7向下移动并带着安装12板、压杆13还有压板15向下移动，直至垃圾压缩至一定体积后，手持把手打开排放板16，垃圾排出。
工作原理：该家庭垃圾分类处理设备，先将不同种类的垃圾从对应的收集器3倒入到垃圾桶14中，直至垃圾桶14中垃圾存放达到一定量的时候，转动转轮10带动转杆9转动，齿轮11会随着转杆9的转动而转动，这时齿轮轴7向下移动并带着安装12板、压杆13还有压板15向下移动，直至垃圾压缩至一定体积后，手持把手打开排放板16，垃圾排出，通过上述相关结构的配合，降低了垃圾对垃圾桶14空间的占用率，解决了背景技术中提出的问题，使用的效果更好。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
