技术领域
本实用新型涉及音箱技术领域，具体为一种电脑音箱用除尘设备。
背景技术
音箱，指可将音频信号变换为声音的一种设备，俗称乐器的共鸣箱，现在的电脑一般都采用外接音箱来作为电脑音箱，而电脑音箱一般都随着电脑主机放在较隐蔽的地方，而现在的音箱在长时间的使用中，扬声器会堆积灰尘，这样就会严重影响音箱的使用，因此，提供一种具有自动除尘功能的音箱，是一个亟待解决的技术难题为此人们发明了一种电脑音箱用除尘设备，如中国专利CN106954105A所公开的一种具有自动除尘的音箱，包括固定螺母、上端盖、扬声器、上夹板、折环、防尘帽、吹尘风机、锥盆和定心支片，所述固定螺母安装在上端盖的上方，且上端盖的下方设置有箱体，所述安装螺母的左上方设置有折环，且折环的右上方设置有防尘帽，所述防尘帽的右侧设置有吹尘电机，且吹尘电机的左上方设置有锥盆，所述锥盆的右侧设置有定心支片，在音箱内部安装了吹尘风机，这样当音箱在工作的同时，吹尘风机会对扬声器和防尘罩吹风，这样就可以实时的吹落扬声器和防尘罩上面的灰尘，这样就可以使得扬声器和防尘罩时刻保持干净，这样音箱在使用的时候，声音会更加的清脆明朗，提高了音箱的使用性能，考虑到上述设备在使用过程中，由于扬声器的阻隔，使得扬声器的后方存在灰尘死角，在日常使用中，给用户的使用带来不便。
实用新型内容
本实用新型的目的在于提供一种电脑音箱用除尘设备，具备对扬声器后方灰尘死角进行有效的除尘清理，避免了扬声器后方灰尘死角区域灰尘堆积的优点，解决了在用风机对音箱内部进行灰尘处理的时候，部分灰尘会因为风机不能直接对某些区域进行清理，使得灰尘堆积，长时间堆积后，影响音箱正常工作的问题。
为实现上述目的，本实用新型提供如下技术方案：一种电脑音箱用除尘设备，包括音箱本体，所述音箱本体的正面开设有扬声器的传声通道，所述音箱本体的上表面开设有扶手放置口，所述扶手放置口的内壁活动连接有扶手转动装置，所述扶手转动装置的表面活动连接有扶手，所述音箱本体上表面固定连接有音箱过滤装置。
所述扶手转动装置包括固定套，所述固定套的表面与扶手放置口的内壁固定连接，所述固定套的表面开设有导向槽，所述固定套通过导向槽活动连接有活动轴，所述活动轴的一侧与扶手放置口的内壁活动连接，所述活动轴的另一侧与扶手的表面固定连接。
所述扶手包括扶手支架，所述扶手支架上靠近底部的一侧与活动轴的一侧固定连接，所述扶手支架上靠近顶部的表面开设有凹口，所述凹口的内壁固定连接有两个固定轴，所述固定轴的表面活动连接有转动套，所述转动套的侧面与凹口的内壁活动连接，所述转动套的表面固定连接有转动齿轮，所述转动齿轮的侧面与凹口的内壁活动连接，两个转动齿轮的表面啮合连接，所述转动齿轮的表面固定连接有扶手横梁，所述扶手横梁的表面固定连接有磁铁块。
所述音响过滤装置包括音响本体上表面开设的过滤槽口，所述过滤槽口的内壁活动连接有活性炭过滤网，所述活性炭过滤网上靠近顶部的表面与扶手横梁的表面活动连接。
优选的，所述活动轴的表面固定连接有磨砂垫片。
优选的，所述转动齿轮为四分之一圆齿轮，且扶手横梁的底面与转动齿轮的截面固定连接。
优选的，所述转动齿轮的底部牙齿为限位牙齿。
优选的，所述转动齿轮的旋转角度范围为零度到五十度。
优选的，所述磁铁块的数量不少于六个。
与现有技术相比，本实用新型的有益效果如下：该电脑音箱用除尘设备通过整合音箱扶手与过滤网之间的连接方式，将闲置的部件进行利用的同时又不会额外增加其他零件，通过设置有扶手放置口，使得扶手在不用的时候可以有空间来放置，通过活动轴与固定套的结构组合使用，使得扶手的转动更加方便，通过活动轴与固定套的连接面固定连接有磨砂垫片，使得扶手支架在旋转时均可以保持稳定状态，不会轻易倾倒，并且能够被有效的锁定，通过扶手横梁的开合结构可以随时开合，通过开合结构中磁铁块的组合使用，可以有效的将两个对称结构紧紧的扣合，从而将过滤网夹紧，通过转动齿轮中靠近底部的牙齿设置成限位牙齿，可以有效的将两个对称架构的活动范围加以限制，防止其开口角度过大，通过上述结构之间的配合使用，使得上述音箱的过滤效果更加的明显，使用效果相对于传统产品更好。
附图说明

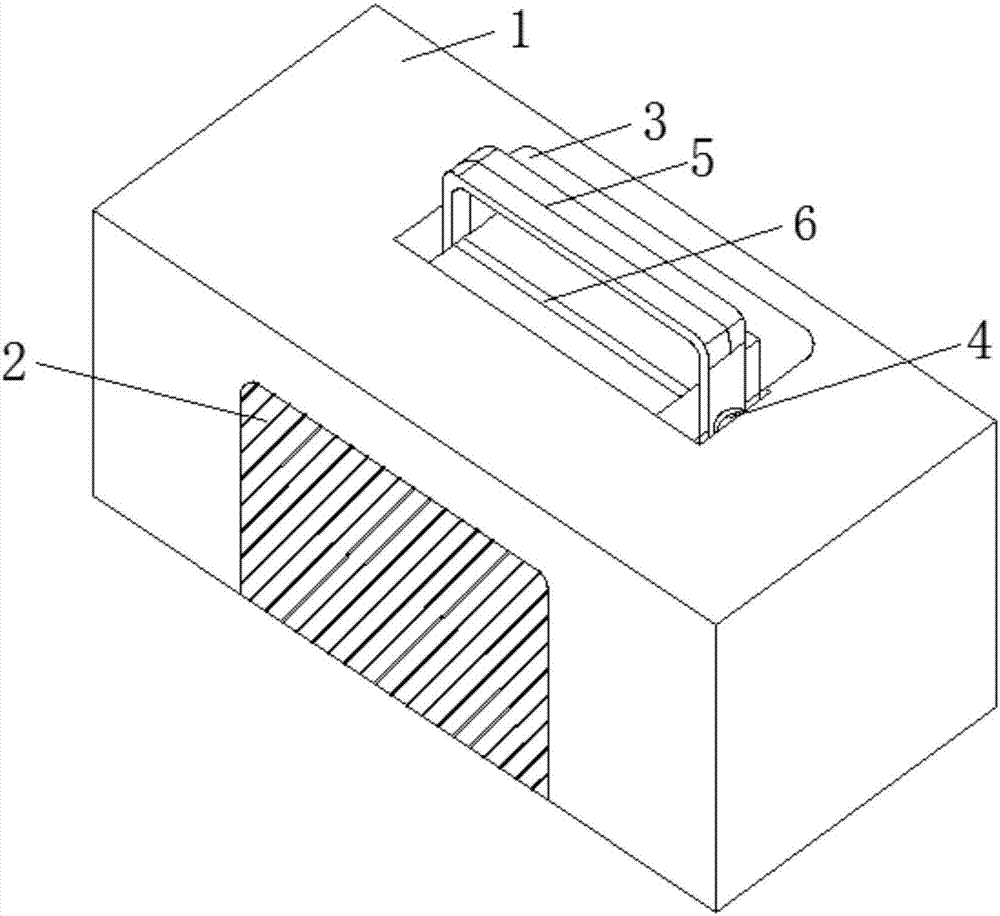

图1为本实用新型结构示意图；
图2为本实用新型扶手转动装置结构示意图；
图3为本使用新型扶手横梁转动时的结构示意图；
图4为本实用新型转动齿轮的结构剖视图；
图5为本实用新型磁铁块的结构示意图；
图6为本实用新型过滤装置的结构示意图。
图中：1-音箱本体、2-传声通道、3-扶手放置口、4-扶手转动装置、41-固定套、42-活动轴、5-扶手、51-扶手支架、511-固定轴、512-转动套、513-转动齿轮、52-扶手横梁、521-磁铁块、6-音箱过滤装置、61-活性炭过滤网。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至5，本实用新型提供一种技术方案：一种电脑音箱用除尘设备，包括音箱本体1，音箱本体1包括扬声器和除尘风机，扬声器将音频信号转化为声音信号，风机将音箱内部灰尘给吹走，风机和扬声器均由外接电源供电，音箱本体1的正面开设有扬声器的传声通道2，通过设置有扬声器的传声通道2，使得声音信号无障碍的发出去，并且通过传声通道2，音箱内部的灰尘也可以通过传声通道2给吹出去，音箱本体1的上表面开设有扶手放置口3，扶手放置口3为扶手5放置状态下所用，扶手放置口3内壁的底面固定连接有缓冲垫片，通过设置有缓冲垫片，使得扶手5在放置过程中，不会因为磕碰而产生撞击，扶手放置口3的内壁活动连接有扶手转动装置4，扶手转动装置4主要为扶手5旋转用，扶手转动装置4的表面活动连接有扶手5，扶手5一方面可以作为提拉音箱的部件来使用，另一方面，通过其表面的开合结构，可以作为过滤网的支撑架，音箱本体1上表面固定连接有音箱过滤装置6，通过音箱过滤装置6的设置，可在原有除尘基础上达到二次除尘效果。
扶手转动装置4包括固定套41，固定套41起到固定连接作用，固定套41的表面与扶手放置口3的内壁固定连接，通过与扶手放置口3的固定连接，使得活动轴42有着力点运动，固定套41的表面开设有导向槽，固定套41通过导向槽活动连接有活动轴42，活动轴42的表面固定连接有磨砂垫片，通过设置有磨砂垫片，增加了活动轴42与固定套41之间的摩擦力，使得扶手支架51在旋转时均可以保持稳定状态，不会轻易倾倒，并且在旋转过程中进行位置锁定，活动轴42的一侧与扶手放置口3的内壁活动连接，活动轴42的另一侧与扶手5的表面固定连接。
扶手5包括扶手支架51，扶手支架51上靠近底部的一侧与活动轴42的一侧固定连接，通过活动轴42的转动带动扶手支架51转动，扶手支架51上靠近顶部的表面开设有凹口，通过凹口固定连接有转动结构，凹口的内壁固定连接有两个固定轴511，固定轴511的表面活动连接有转动套512，转动套512的侧面与凹口的内壁活动连接，转动套512的表面固定连接有转动齿轮513，通过固定轴511作为转动的轴心，转动套512绕着固定轴511进行转动，通过转动套512表面固定连接有转动齿轮513，转动齿轮513也随着转动套512进行转动，转动齿轮513的底部牙齿为限位牙齿，底部的限位牙齿相比上部的牙齿更大，由于转动齿轮513的轴心固定，两个转动齿轮513牙齿间的啮合空间有限，当两个较大的牙齿相互啮合时，被空间限制，无法继续转动，通过限位牙齿的作用，使得转动齿轮513的转动幅度得以限制，防止因为大幅度转动导致结构脱落的现象发生，转动齿轮513为四分之一圆齿轮，通过转动齿轮513为四分之一的齿轮结构，限制了齿轮的旋转范围，转动齿轮513的旋转角度范围为零度到五十度，且扶手横梁52的底面与转动齿轮513的截面固定连接，通过扶手横梁52的底面与转动齿轮513的截面固定连接，使得结构更加稳定，通过转动齿轮513的转动带动扶手横梁52的转动，转动齿轮513的侧面与凹口的内壁活动连接，两个转动齿轮513的表面啮合连接，通过两个转动齿轮513之间的相互啮合，使得两个转动齿轮513的转动能够同时进行且对称，转动齿轮513的表面固定连接有扶手横梁52，两个扶手横梁52的组合使用达到开合功能，通过设置有防滑套，在提拉音箱的时候，稳定性更好，不会轻易手滑，扶手横梁52的表面固定连接有磁铁块521，通过磁铁块521之间的相互吸引作用，使得扶手横梁52能够达到锁定效果，磁铁块521的数量不少于六个，通过设置有多个磁铁块521，使得扶手横梁52的锁定效果更佳。
音响过滤装置6包括音响本体1上表面开设的过滤槽口，过滤槽口的内壁活动连接有活性炭过滤网61，活性炭过滤网61采用通孔结构的纸蜂窝为载体，与传统过滤网相比，具有更优良的气体动力学性能，可在一定风量下除臭、除异味，净化环境，具有很好的净化效果，活性炭过滤网61上靠近顶部的表面与扶手横梁52的表面活动连接，通过两个扶手横梁52对称结构以及磁铁块521的组合使用，达到夹持的效果，使得活性炭过滤网61得以锁定，在风机的吹动下不会轻易脱动。
工作原理：该电脑音箱用除尘设备工作时通过将活性炭过滤网61插入进音箱内部，再将活性炭过滤网61伸出来的部分与扶手横梁52的开合结构活动连接，将活性炭过滤网61夹入其中，在音箱本体1内部风机的带动下，形成气流，带动起来的灰尘被过滤网吸附，通过活动轴42表面固定连接有磨砂垫片，使得扶手支架51可以保持锁定状态不轻易倾倒，通过转动齿轮513的设置，使得两个对称结构可长期的保持对称状态，相对传统产品，使用效果更好。
