技术领域
本实用新型涉及平板电子设备支架技术领域，具体为带音箱的平板电子设备支架。
背景技术
随着科学技术的发展，平板电子设备的使用也越来越多，如平板电脑、智能手机和mp4播放器等。人们在使用这些设备时，离不开声音，但这些平板电子设备输出的音频，效果往往较差，难以满足人们的高品质要求。故，很多时候，都会在使用这些平板电子设备输出音频时，会使用外接音箱。特别是为了实现更好的音频效果，往往会使用两个分开的音箱，以实现立体声的效果。目前大多立体声音箱为两个分开的音箱，在使用时，将其分别放置。但这种音箱携带不方便，同时人们在使用平板电子设备时，特别是在听音乐或看电影时，如果上时间手拿住平板电子设备，会较累，有时要做一些其它事情，还不方便；因此，往往还需要一个支架，将平板电子设备架设起来，以解放双手。但如果增加一个支架将平板电子设备架设起来，若要将平板电子设备移动位置，就需要移动多个设备，即支架和音箱，很不方便，也难以实现平板电子设备的便携性，后来就出现了带音箱的平板电子设备支架，例如中国专利CN202918458U公开的一种带音箱的平板电子设备支架，通过音箱、拱形连接件与固定座的配合，使得该设备既可以作为音箱使用，也可以便于电子设备的放置，但是由于固定座并不能很好的放置电子设备，导致电子设备放置的不稳固甚至随时伴有侧倾、摔倒现象发生的可能性，使用起来不方便。
实用新型内容
本实用新型的目的在于提供带音箱的平板电子设备支架，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：带音箱的平板电子设备支架，包括支架与音箱，所述支架的背面开设有安装槽，支架通过安装槽与音箱的两侧转动连接，所述支架的顶端转动连接有连接机构。
所述连接机构包括连接杆与连接板，所述连接杆的一端与支架的顶端转动连接，连接杆的另一端固定连接有球面件，所述球面件的外表面转动连接有转向座，所述转向座的侧面固定连接有弹性板，所述连接板的一侧开设有连接槽，连接板的另一侧开设有限位槽，所述弹性板的一端分别通过连接槽与限位槽并延伸至限位槽腔内的中部，弹性板上靠近其一端的表面固定连接有限位块，所述连接板通过限位槽与限位块的侧面卡接，所述限位槽的内壁活动连接有安装帽，所述连接板的侧面活动连接有连接盖，连接板的顶部与底部均活动连接有夹持机构。
所述夹持机构包括夹板，所述夹板设置在连接板两侧的外部，夹板的侧面固定连接有抽动板，所述抽动板的一端贯穿连接板的侧面并固定连接有挡板，所述挡板的侧面固定连接有复位弹簧，所述复位弹簧的一端固定连接有固定板，所述固定板的背面与连接板腔内的表面固定连接。
优选的，所述转向座的侧面开设有球面槽，且该球面槽的大小与球面件相适配。
优选的，所述弹性板的数量为四个，四个弹性板以转向座的圆心为中心环形阵列。
优选的，所述复位弹簧的数量为四个，四个复位弹簧以连接板的竖直中心线为轴对称排列。
优选的，所述夹板的内侧面设置有缓冲垫，缓冲垫为橡胶。
与现有技术相比，本实用新型的有益效果是：本实用新型通过支架与连接机构的配合，使得电子设备可以绕着支架与连接机构的连接支点转动，调节电子设备距支架底面的高度，本实用新型通过连接杆、连接板、球面件与转向座的配合，使得电子设备可以随着球面件在转向座中转动而转动，进而调节电子设备倾斜的角度，本实用新型通过弹性板、限位块、安装帽与连接盖的配合，使得连接机构的安装和拆卸更加方便，便于后期的清洁和维护，本实用新型通过连接机构与夹持机构的配合，使得电子设备夹持的更加稳固，降低了电子设备发生侧倾、摔倒现象的可能性，本实用新型通过夹板、抽动板、挡板、复位弹簧与固定板的配合，使得该夹持机构适用于多种大小不一的电子设备，同时由于夹板内侧面设置的缓冲垫作用，极大的保护电子设备的边缘，以防夹持地过于紧密，造成电子设备的破损，通过上述相关结构的配合，使得平板电子设备夹持地更加牢固，解决了背景技术中提出的问题，使用的效果更好。
附图说明

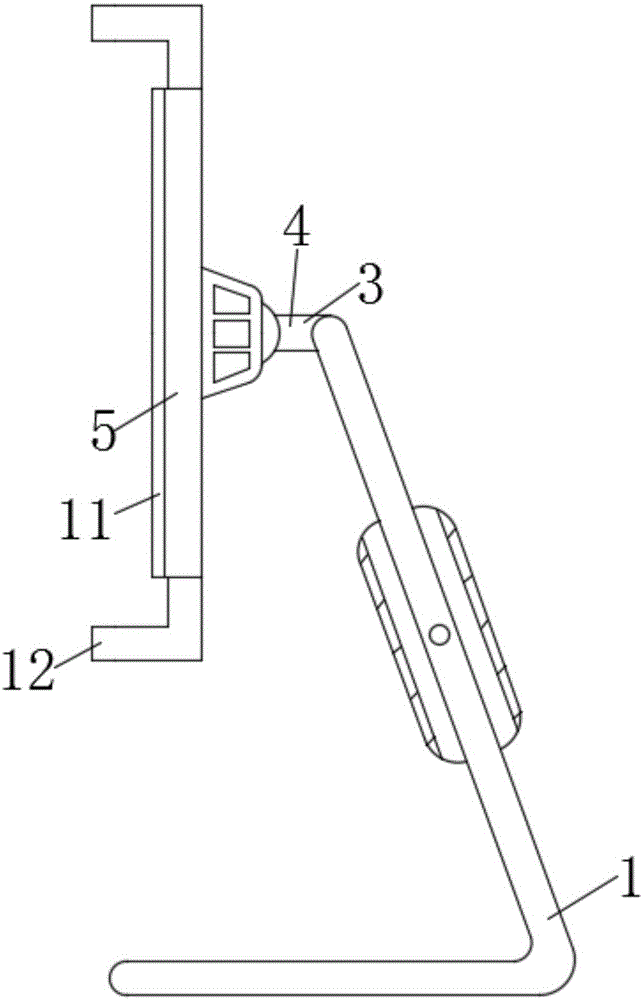

图1为本实用新型支架侧视图的结构示意图；
图2为本实用新型支架与音箱后视图的结构示意图；
图3为本实用新型连接机构侧视图的局部剖视图的结构示意图；
图4为本实用新型夹持机构正视图的结构示意图。
图中：1-支架、2-音箱、3-连接机构、4-连接杆、5-连接板、6-球面件、7-转向座、8-弹性板、9-限位块、10-安装帽、11-连接盖、12-夹持机构、13-夹板、14-抽动板、15-挡板、16-复位弹簧、17-固定板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1与图2，本实用新型提供一种技术方案：带音箱的平板电子设备支架，包括支架1与音箱2，支架1的背面开设有安装槽，支架1通过安装槽与音箱2的两侧转动连接，音箱2由独立电源进行供电，同时音箱2的顶部设置有数据传输口，可以待平板电子设备放置在夹持机构12上后，通过数据传输线将二者连接，支架1的顶端转动连接有连接机构3，通过支架1与连接机构3的配合，使得电子设备可以绕着支架1与连接机构3的连接支点转动，调节电子设备距支架1底面的高度。
请参阅图3，连接机构3包括连接杆4与连接板5，连接机杆4的一端与支架1的顶端转动连接，连接机杆4的另一端固定连接有球面件6，球面件6的外表面转动连接有转向座7，转向座7的侧面开设有球面槽，且该球面槽的大小与球面件6相适配，保证二者连接的紧密性，以防球面件6滑脱，通过连接杆4、连接板5、球面件6与转向座7的配合，使得电子设备可以随着球面件6在转向座7中转动而转动，进而调节电子设备倾斜的角度，转向座7的侧面固定连接有弹性板8，弹性板8的数量为四个，四个弹性板8以转向座7的圆心为中心环形阵列，使得弹性板8以及限位块9与连接板5卡接地更加紧密，连接板5的一侧开设有连接槽，连接板5的另一侧开设有限位槽，弹性板8的一端分别通过连接槽与限位槽并延伸至限位槽腔内的中部，弹性板8上靠近其一端的表面固定连接有限位块9，连接板5通过限位槽与限位块9的侧面卡接，限位槽的内壁活动连接有安装帽10，连接板5的侧面活动连接有连接盖11，通过弹性板8、限位块9、安装帽10与连接盖11的配合，使得连接机构3的安装和拆卸更加方便，便于后期的清洁和维护，连接板5的顶部与底部均活动连接有夹持机构12，通过连接机3与夹持机构12的配合，使得电子设备夹持的更加稳固，降低了电子设备发生侧倾、摔倒现象的可能性。
请参阅图4，夹持机构12包括夹板13，夹板13设置在连接板5两侧的外部，夹板13的内侧面设置有缓冲垫，缓冲垫为橡胶，保护电子设备的边缘，以防夹持过紧造成设备破损，夹板13的侧面固定连接有抽动板14，抽动板14的一端贯穿连接板5的侧面并固定连接有挡板15，防止夹板13拉动的距离过大，抽动板14滑出，挡板15的侧面固定连接有复位弹簧16，复位弹簧16的数量为四个，四个复位弹簧16以连接板5的竖直中心线为轴对称排列，使得电子设备由于复位弹簧16的回弹力作用夹持地更加牢固，以防电子设备与夹板13脱离，复位弹簧16的一端固定连接有固定板17，固定板17的背面与连接板5腔内的表面固定连接，通过夹板13、抽动板14、挡板15、复位弹簧16与固定板17的配合，使得该夹持机构12适用于多种大小不一的电子设备，同时由于夹板13内侧面设置的缓冲垫作用，极大的保护电子设备的边缘，以防夹持地过于紧密，造成电子设备的破损。
工作原理：该带音箱的平板电子设备支架使用时，先向外拉动夹板13，将平板电子设备放置在两个夹板13的相对面之间，由于复位弹簧16的回弹力作用，夹板13迅速回弹夹在设备的两侧，这时通过球面件6在转向座7中转动以及连接杆4绕着与支架1的连接支点转动，调节设备至水平位置以及设备距支架1地面的高度，待设备夹持好后通过数据传输线将设备与音箱2连接即可，通过上述相关结构的配合，使得平板电子设备夹持地更加牢固，解决了背景技术中提出的问题，使用的效果更好。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
