技术领域
本实用新型涉及uv胶生产相关技术领域，具体为一种UV胶的粘贴力检测装置。
背景技术
uv胶又称光敏胶、紫外光固化胶，无影胶是一种必须通过紫外线光照射才能固化的一类胶粘剂，它可以作为粘接剂使用，也可作为油漆、涂料、油墨等的胶料使用，无影胶固化原理是UV固化材料中的光引发剂在紫外线的照射下吸收紫外光后产生活性自由基或阳离子，引发单体聚合、交联化学反应，使粘合剂在数秒钟内由液态转化为固态，故此在uv胶正式投入市场之前，需要对UV胶的粘贴力进行检测，故此需要用到UV胶的粘贴力检测装置。
但是目前使用的UV胶的粘贴力检测，在使用的过程中，不便于使用者对检测板材的固定，并且检测过程较为繁琐，不便于使用者对粘接力度的准确读取。
为此，提出一种UV胶的粘贴力检测装置。
实用新型内容
本实用新型的目的在于提供一种UV胶的粘贴力检测装置，在使用的过程中，便于使用者对检测板材的固定，并且检测过程较为简单，以便于使用者对粘接力度的准确读取，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种UV胶的粘贴力检测装置，包括支撑架、弹性粘接条和挂钩，所述支撑架的上方设置有弹性粘接条，所述弹性粘接条的右侧设置有挂钩；
所述支撑架的顶端粘接有工作台，且工作台的顶端设置有滑槽，所述滑槽的内部安装有滑块，且滑块的顶端粘接有夹持块；
所述弹性粘接条设置在工作台的上端，且弹性粘接条的外层设置有保护膜，所述弹性粘接条的顶端粘接有固定块，且固定块的顶端安装有卡箍块，所述卡箍块的内壁粘接有连接条，且连接条的外壁设置有外丝；
所述挂钩连通在卡箍块的内部，且挂钩的顶端连通有挂条，所述挂条的顶端焊接有伸缩弹簧，且伸缩弹簧的顶端焊接有活动条，所述活动条的外侧设置有外框。
在滑槽和滑块之间相互配合的作用下，亦可便于使用者对夹持块之间的间距进行调控，以便于使用者对不同规格测试板的固定，并且在螺纹之间相互配合的作用下，以便于使用者对弹性粘接条与卡箍块之间的拆装，同时可通过指针和刻度线，对测试板表面涂抹的UV胶的粘接力进行测试。
优选的，所述夹持块通过滑块与工作台滑动连接，且滑块和工作台的表面均为开孔式设计。
在外界推力的作用下，夹持块通过滑块在滑槽的内部上下滑动，对夹持块之间的间距具有调控的作用，以便于使用者对不同规格测试板的固定。
优选的，所述夹持块关于滑槽的中心轴对称布置有两组，且夹持块为“L”型结构设置。
对测试板具有夹持固定的作用，避免在测试粘接力的过程中，测试板出现晃动情况。
优选的，所述固定块和连接条之间为螺纹连接，且固定块的横切面为“凹”字型结构布置，并且固定块的内壁为螺纹设置。
便于使用者在螺纹之间相互配合的作用下，对弹性粘接条与卡箍块之间的拆装，以利于该卡箍块的循环使用。
优选的，所述伸缩弹簧和活动条构成伸缩结构，且活动条的中轴线与外框的中轴线重合。
因伸缩弹簧具有一定的弹性性能，可通过伸缩弹簧增加挂钩与活动条之间的弹性性能，能够限制活动条的活动范围，以便于使用者在一定范围内对粘接力度的读取。
优选的，所述活动条的顶端粘接有指针，且指针关于活动条的中心轴对称布置有两组，并且指针的顶端为锥形结构设置。
指针对刻度线具有指示的作用，以便于使用者对撕拉力度的准确读取。
优选的，所述外框的表面设置有刻度线，且外框的顶端中部为开槽式设计。
以便于使用者通过刻度线对撕拉力度的读取，开槽式的设计，以便于使用者对伸缩弹簧和活动条的放置。
与现有技术相比，本实用新型的有益效果是：
1.本实用新型，在外界推力的作用下，夹持块通过滑块在滑槽的内部上下滑动，对夹持块之间的间距具有调控的作用，以便于使用者对不同规格测试板的固定，并且夹持块对测试板具有夹持固定的作用，避免在测试粘接力的过程中，测试板出现晃动情况；
2.本实用新型，在螺纹之间相互配合的作用下，便于使用者对弹性粘接条与卡箍块之间的拆装，以利于该卡箍块的循环使用，并且因伸缩弹簧具有一定的弹性性能，可通过伸缩弹簧增加挂钩与活动条之间的弹性性能，能够限制活动条的活动范围，以便于使用者在一定范围内对粘接力度的读取；
3.本实用新型，指针对刻度线具有指示的作用，以便于使用者对撕拉力度的准确读取，并且外框开槽式的设计，以便于使用者对伸缩弹簧和活动条的放置。
附图说明

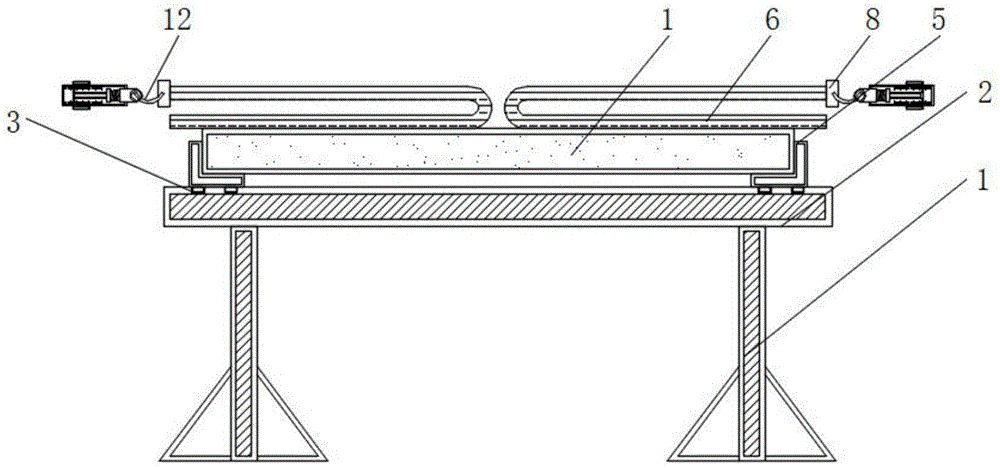

图1为本实用新型正视结构示意图；
图2为本实用新型俯视结构示意图；
图3为本实用新型固定块和卡箍块之间拆装结构示意图；
图4为本实用新型外框内部结构示意图。
图中：1、支撑架；2、工作台；3、滑槽；4、滑块；5、夹持块；6、弹性粘接条；7、保护膜；8、固定块；9、卡箍块；10、连接条；11、外丝；12、挂钩；13、挂条；14、伸缩弹簧；15、活动条；16、指针；17、外框；18、刻度线。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种UV胶的粘贴力检测装置，如图1和图4所示，包括支撑架1、弹性粘接条6和挂钩12，支撑架1的上方设置有弹性粘接条6，弹性粘接条6的右侧设置有挂钩12；
如图1所示，支撑架1的顶端粘接有工作台2，且工作台2的顶端设置有滑槽3，滑槽3的内部安装有滑块4，且滑块4的顶端粘接有夹持块5；
如图1和图2所示，弹性粘接条6设置在工作台2的上端，且弹性粘接条6的外层设置有保护膜7，弹性粘接条6的顶端粘接有固定块8，且固定块8的顶端安装有卡箍块9，卡箍块9的内壁粘接有连接条10，且连接条10的外壁设置有外丝11；
如图4所示，挂钩12连通在卡箍块9的内部，且挂钩12的顶端连通有挂条13，挂条13的顶端焊接有伸缩弹簧14，且伸缩弹簧14的顶端焊接有活动条15，活动条15的外侧设置有外框17。
通过采用上述技术方案，在滑槽3和滑块4之间相互配合的作用下，亦可便于使用者对夹持块5之间的间距进行调控，以便于使用者对不同规格测试板的固定，并且在螺纹之间相互配合的作用下，以便于使用者对弹性粘接条6与卡箍块9之间的拆装，同时可通过指针16和刻度线18，对测试板表面涂抹的UV胶的粘接力进行测试。
具体的，如图1所示，夹持块5通过滑块4与工作台2滑动连接，且滑块4和工作台2的表面均为开孔式设计。
通过采用上述技术方案，在外界推力的作用下，夹持块5通过滑块4在滑槽3的内部上下滑动，对夹持块5之间的间距具有调控的作用，在使用该装置时，以便于使用者对不同规格测试板的固定。
具体的，如图2所示，夹持块5关于滑槽3的中心轴对称布置有两组，且夹持块5为“L”型结构设置。
通过采用上述技术方案，对测试板具有夹持固定的作用，在使用该装置时，避免在测试粘接力的过程中，测试板出现晃动情况。
具体的，如图3所示，固定块8和连接条10之间为螺纹连接，且固定块8的横切面为“凹”字型结构布置，并且固定块8的内壁为螺纹设置。
通过采用上述技术方案，在螺纹之间相互配合的作用下，便于使用者对弹性粘接条6与卡箍块9之间的拆装，在使用该装置时，以利于该卡箍块9的循环使用。
具体的，如图4所示，伸缩弹簧14和活动条15构成伸缩结构，且活动条15的中轴线与外框17的中轴线重合。
通过采用上述技术方案，因伸缩弹簧14具有一定的弹性性能，可通过伸缩弹簧14增加挂钩12与活动条15之间的弹性性能，在使用该装置时，能够限制活动条15的活动范围，以便于使用者在一定范围内对粘接力度的读取。
具体的，如图4所示，活动条15的顶端粘接有指针16，且指针16关于活动条15的中心轴对称布置有两组，并且指针16的顶端为锥形结构设置。
通过采用上述技术方案，指针16对刻度线18具有指示的作用，在使用该装置时，以便于使用者对撕拉力度的准确读取。
具体的，如图4所示，外框17的表面设置有刻度线18，且外框17的顶端中部为开槽式设计。
通过采用上述技术方案，以便于使用者通过刻度线18对撕拉力度的读取，在使用该装置时，开槽式的设计，以便于使用者对伸缩弹簧14和活动条15的放置。
工作原理：该UV胶的粘贴力检测装置，首先将夹持块5向上或者向下推动，此时夹持块5通过滑块4在滑槽3的内部上下滑动，至夹持块5之间的间距与测试板材的长度相同，此时滑块4表面开设的安装孔与工作台2表面开设的安装孔重合，再将螺钉嵌入安装孔中，亦可将移动至所需位置后的夹持块5进行固定，然后将测试板材上面涂抹一层UV胶，再将弹性粘接条6外壁的保护膜7撕开，再将弹性粘接条6粘贴在测试板材的上端，其次将卡箍块9内壁的连接条10嵌入弹性粘接条6顶端固定块8的凹槽中，再将卡箍块9顺时针方向或者逆时针方向旋转，此时在螺纹之间相互配合的作用下，亦可将固定块8和卡箍块9之间连接牢固，最后将挂钩12嵌入卡箍块9的顶端槽孔中，再通过外框17外壁的拉手将外框17往外侧方向拉动，此时外框17缓慢往外侧方向移动，此时可通过外框17移动的距离，并在指针16的指示作用下，对外框17表面的刻度线18进行读取，亦可便于使用者对撕拉力度的准确读取，此时该读取的数值亦为该UV胶的粘接力度，就这样完成该UV胶的粘贴力检测装置的使用过程。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
