技术领域
本实用新型涉及污水处理技术领域，尤其是一种污水检测分级过滤头。
背景技术
不同企业产生的工业污水不同，大多工业污水里含有较多杂质，在进行污水处理时只需要简单的过滤处理即可，过滤处理时只可过滤掉污水中的大颗粒污垢，对于小颗粒的污垢无法进行过滤掉，所以当前的污水过滤装置在过滤污垢时不够彻底，往往过滤后还需要进行二次处理，这样会降低了污水处理的效率。目前的污水处理设备在处理之前没有对污水进行分类，为此，我们发明了一种污水检测分级过滤头，该检测分级过滤头可检测污水里的污垢颗粒的大小将污水分类进行污水处理，可有效的提高污水处理效率，同时也降低企业污水处理成本。
实用新型内容
本实用新型提出一种污水检测分级过滤头，该检测分级过滤头可检测污水里的污垢颗粒的大小将污水分类进行污水处理，可有效的提高污水处理效率，同时也降低企业污水处理成本。
本实用新型的技术方案是这样实现的：一种污水检测分级过滤头，该检测分级过滤头安装在检测池的上方，所述检测池的顶部设有支撑板，所述支撑板上开设有安装孔，支撑板上还开设有呈U型槽状的限位槽，所述检测池的一端延伸有分流嘴，分流嘴上设有两个分流口，分流嘴上设有分流电机和分流电机驱动的转动舌；所述检测分级过滤头包括有安装在检测池上部的检测电机，所述检测电机朝向检测池内设有转动轴，所述转动轴上设有多个圆周分布的过滤片，所述检测电机旁安装有速度检测器，所述速度检测器与分流电机进行电连接并控制分流电机的转动方向。
进一步的有，所述检测电机的底部安装有支撑座，所述支撑座朝下设有安装块，所述支撑座安装在支撑板上，安装块可与安装孔相匹配连接。
进一步的有，所述支撑座的底面设有限位块，所述限位块可与限位槽匹配连接。
进一步的有，所述速度检测器上设有第一齿轮，所述检测电机的转动轴上安装有第二齿轮，所述第一齿轮可与第二齿轮相啮合。
采用了上述技术方案，本实用新型的有益效果为：
本实用新型的检测分级过滤头安装在检测池上方，检测分级过滤头可对检测池内的污水进行初步检测，检测分级过滤头上的过滤片在检测电机的带动下转动，检测电机的功率不变，当过滤片上过滤沉淀的污垢较多时，过滤片在转动时受的阻力较大，速度检测器检测到过滤片的转速小于额定速度范围时，速度检测器发指令给分流电机驱动转动舌挡住一个分流口，使污水流直接进过滤池，先进行过滤操作；当过滤片上的过滤沉淀的污垢较少时，速度检测器检测到过滤片的转速基本维持在额定速度范围内时，速度检测器发指令给分流电机驱动转动舌挡住一个分流口，使污水流直接进酸碱中和池，避免了过滤操作，采用两种方式处理污水的效率较高。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

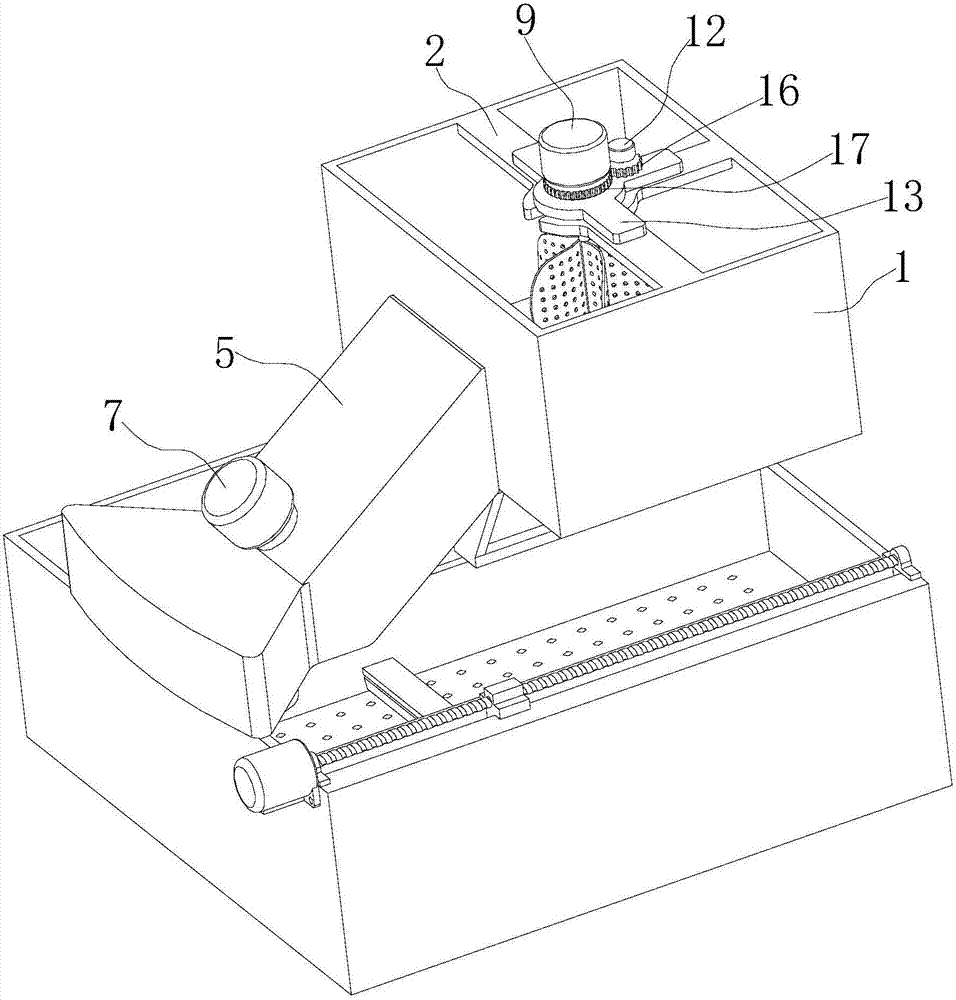

图1为本实用新型的结构示意图；
图2为本实用新型的拆分结构示意图；
其中：1.检测池、2.支撑板、3.安装孔、4.限位槽、5.分流嘴、6.分流口、7.分流电机、8.转动舌、9.检测电机、10.转动轴、11.过滤片、12.速度检测器、13.支撑座、14.安装块、15.限位块、16.第一齿轮、17.第二齿轮。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1和图2所示，一种污水检测分级过滤头，该检测分级过滤头安装在检测池1的上方，所述检测池1的顶部设有支撑板2，所述支撑板2上开设有安装孔3，支撑板2上还开设有呈U型槽状的限位槽4，所述检测池1的一端延伸有分流嘴5，分流嘴5上设有两个分流口6，分流嘴5上设有分流电机7和分流电机7驱动的转动舌8；所述检测分级过滤头包括有安装在检测池1上部的检测电机9，所述检测电机9朝向检测池1内设有转动轴10，所述转动轴10上设有多个圆周分布的过滤片11，所述检测电机9旁安装有速度检测器12，所述速度检测器12与分流电机7进行电连接并控制分流电机7的转动方向。
本实施例的检测电机9的底部安装有支撑座13，所述支撑座13朝下设有安装块14，所述支撑座13安装在支撑板2上，安装块14可与安装孔3相匹配连接。支撑座13的底面设有限位块15，所述限位块15可与限位槽4匹配连接。检测电机9的转动轴10可穿过限位槽4，这样检测分级过滤头可从支撑板2上活动拆下，更换不同的过滤片11可进行检测含有不同污垢的污水，使用范围更广。
本实施例的速度检测器12上设有第一齿轮16，所述检测电机9的转动轴10上安装有第二齿轮17，所述第一齿轮16可与第二齿轮17相啮合。速度检测器12可检测到检测电机9转速的变化，当速度检测器12检测到检测电机9的速度在额度速度范围时，速度检测器12给分流电机7发出信号，分流电机7驱动转动舌8使转动舌8挡住一个分流口6使污水流向酸碱中和池；当速度检测器12检测到检测电机9的速度小于额度速度范围时，速度检测器12给分流电机7发出信号，分流电机7驱动转动舌8使转动舌8挡住另一个分流口6使污水流向过滤池。
本实用新型的检测分级过滤头安装在检测池1上方，检测分级过滤头可对检测池1内的污水进行初步检测，检测分级过滤头上的过滤片11在检测电机9的带动下转动，检测电机9的功率不变，当过滤片11上过滤沉淀的污垢较多时，过滤片11在转动时受的阻力较大，速度检测器12检测到过滤片11的转速小于额定速度范围时，速度检测器12发指令给分流电机7驱动转动舌8挡住一个分流口6，使污水流直接进过滤池，先进行过滤操作；当过滤片11上的过滤沉淀的污垢较少时，速度检测器12检测到过滤片11的转速基本维持在额定速度范围内时，速度检测器12发指令给分流电机7驱动转动舌8挡住一个分流口6，使污水流直接进酸碱中和池，避免了过滤操作，采用两种方式处理污水的效率较高。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
