技术领域
本实用新型涉及污水处理技术领域，尤其是一种污水检测分级除污设备。
背景技术
不同企业产生的工业污水不同，大多工业污水里含有较多杂质，在进行污水处理时只需要简单的过滤处理即可，过滤处理时只可过滤掉污水中的大颗粒污垢，对于小颗粒的污垢无法进行过滤掉，所以当前的污水过滤装置在过滤污垢时不够彻底，往往过滤后还需要进行二次处理，这样会降低了污水处理的效率。目前的污水处理设备在处理之前没有对污水进行分类，为此，我们发明了一种可分级处理的污水处理设备，对于含有小颗粒的污垢污水可以不需要进行过滤，而对于含有大颗粒的污垢的污水进行过滤处理，可有效的提高污水处理效率，同时也降低企业污水处理成本。
实用新型内容
本实用新型提出一种污水检测分级除污设备，通过检测分级过滤头可对处理前的污水进行检测分级，根据检测污水里污垢颗粒的大小进行选择是否进行过滤处理，可有效的提高污水处理效率。
本实用新型的技术方案是这样实现的：一种污水检测分级除污设备，包括有检测池和安装在检测池顶部的检测分级过滤头，所述检测池底部安装有过滤池和酸碱中和池；所述检测池的一端延伸有分流嘴，所述分流嘴上设有两个分流口，两个分流口分别指向过滤池和酸碱中和池；过滤池和酸碱中和池的顶部设有支撑检测池的支撑架；所述分流嘴内铰接有转动舌，所述转动舌可挡住一个分流口，所述转动舌的铰接轴伸出分流嘴外部连接有分流电机；所述检测分级过滤头包括有安装在检测池上部的检测电机，所述检测电机朝向检测池内设有转动轴，所述转动轴上设有多个圆周分布的过滤片，所述检测电机旁安装有速度检测器，所述速度检测器与分流电机进行电连接并控制分流电机的转动方向。
进一步的有，所述检测池的顶部设有支撑板，所述支撑板上开设有安装孔；所述检测电机的底部安装有支撑座，所述支撑座朝下设有安装块，所述支撑座安装在支撑板上，安装块可与安装孔相匹配连接。
进一步的有，所述支撑板上还开设有呈U型槽状的限位槽，所述支撑座的底面设有限位块，所述限位块可与限位槽匹配连接。
进一步的有，所述速度检测器上设有第一齿轮，所述检测电机的转动轴上安装有第二齿轮，所述第一齿轮可与第二齿轮相啮合。
进一步的有，所述分流嘴上的两个分流口分别朝下延伸有引流嘴。
进一步的有，所述过滤池内设有一层过滤板，所述过滤池的顶部设有固定板，所述固定板上开设有滑槽，所述滑槽内安装有滑块，所述滑块的底部连接有清扫块，所述滑块的顶部铰接有丝杆，所述丝杆的一端连接有驱动电机。
进一步的有，所述清扫块的底部设有多个刮条，所述刮条可抵触在过滤板的顶面。
进一步的有，所述酸碱中和池的内底面活动安装有储污板，所述储污板沿一侧边朝上延伸有把手。
进一步的有，所述储污板上设有多个粘结柱，所述粘结柱上设有相交叉的粘结臂。
采用了上述技术方案，本实用新型的有益效果为：
本实用新型的污水检测分级处理设备采用检测池和检测池上的检测分级过滤头进行对检测池内的污水进行初步检测，检测分级过滤头上的过滤片在检测电机的带动下转动，检测电机的功率不变，当过滤片上过滤沉淀的污垢较多时，过滤片在转动时受的阻力较大，速度检测器检测到过滤片的转速小于额定速度范围时，速度检测器发指令给分流电机驱动转动舌挡住一个分流口，使污水流直接进过滤池，先进行过滤操作；当过滤片上的过滤沉淀的污垢较少时，速度检测器检测到过滤片的转速基本维持在额定速度范围内时，速度检测器发指令给分流电机驱动转动舌挡住一个分流口，使污水流直接进酸碱中和池，避免了过滤操作，有效提高了污水除污的效率。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

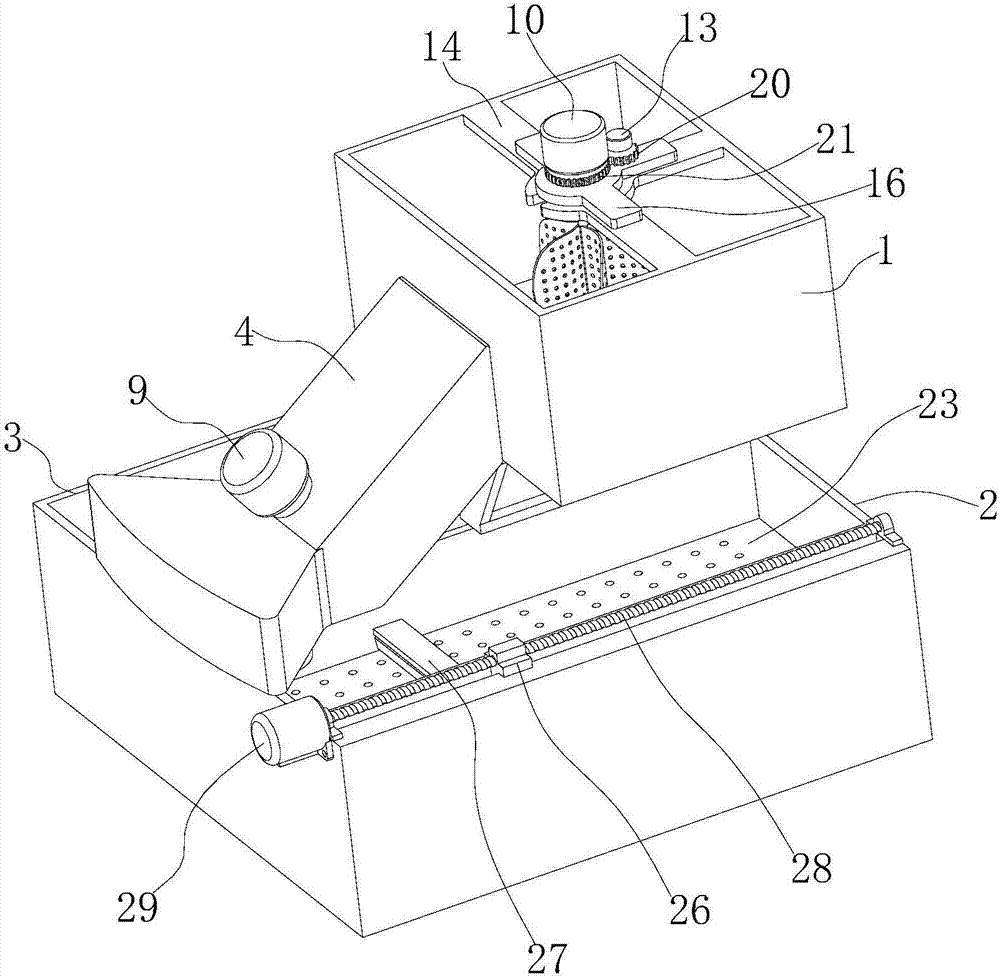

图1为本实用新型的结构示意图；
图2为本实用新型的俯视图；
图3为图2中所示的A-A向剖切结构示意图；
图4为本实用新型的拆分结构示意图；
其中：1.检测池、2.过滤池、3.酸碱中和池、4.分流嘴、5.分流口、6.支撑架、7.转动舌、8.铰接轴、9.分流电机、10.检测电机、11.转动轴、12.过滤片、13.速度检测器、14.支撑板、15.安装孔、16.支撑座、17.安装块、18.限位槽、19.限位块、20.第一齿轮、21.第二齿轮、22.引流嘴、23.过滤板、24.固定板、25.滑槽、26.滑块、27.清扫块、28.丝杆、29.驱动电机、30.刮条、31.储污板、32.把手、33.粘结柱、34.粘结臂。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1、图2、图3和图4所示，一种污水检测分级除污设备，包括有检测池1和安装在检测池1顶部的检测分级过滤头，所述检测池1底部安装有过滤池2和酸碱中和池3；所述检测池1的一端延伸有分流嘴4，所述分流嘴4上设有两个分流口5，两个分流口5分别指向过滤池2和酸碱中和池3；过滤池2和酸碱中和池3的顶部设有支撑检测池1的支撑架6；所述分流嘴4内铰接有转动舌7，所述转动舌7可挡住一个分流口5，所述转动舌7的铰接轴8伸出分流嘴4外部连接有分流电机9；所述检测分级过滤头包括有安装在检测池1上部的检测电机10，所述检测电机10朝向检测池1内设有转动轴11，所述转动轴11上设有多个圆周分布的过滤片12，所述检测电机10旁安装有速度检测器13，所述速度检测器13与分流电机9进行电连接并控制分流电机9的转动方向。
本实施例的检测池1的顶部设有支撑板14，所述支撑板14上开设有安装孔15；所述检测电机10的底部安装有支撑座16，所述支撑座16朝下设有安装块17，所述支撑座16安装在支撑板14上，安装块17可与安装孔15相匹配连接。支撑板14上还开设有呈U型槽状的限位槽18，所述支撑座16的底面设有限位块19，所述限位块19可与限位槽18匹配连接。检测电机10的转动轴11可穿过限位槽18，这样检测分级过滤头可从支撑板14上活动拆下，更换不同的过滤片12可进行检测含有不同污垢的污水，使用范围更广。
本实施例的速度检测器13上设有第一齿轮20，所述检测电机10的转动轴11上安装有第二齿轮21，所述第一齿轮20可与第二齿轮21相啮合。速度检测器13可检测到检测电机10转速的变化，当速度检测器13检测到检测电机10的速度在额度速度范围时，速度检测器13给分流电机9发出信号，分流电机9驱动转动舌7使转动舌7挡住一个分流口5使污水流向酸碱中和池3；当速度检测器13检测到检测电机10的速度小于额度速度范围时，速度检测器13给分流电机9发出信号，分流电机9驱动转动舌7使转动舌7挡住另一个分流口5使污水流向过滤池2。
本实施例的分流嘴4上的两个分流口5分别朝下延伸有引流嘴22，通过引流嘴22能更好的把检测的污水流进过滤池2或酸碱中和池3。
本实施例的过滤池2内设有一层过滤板23，所述过滤池2的顶部设有固定板24，所述固定板24上开设有滑槽25，所述滑槽25内安装有滑块26，所述滑块26的底部连接有清扫块27，所述滑块26的顶部铰接有丝杆28，所述丝杆28的一端连接有驱动电机29。其中，清扫块27的底部设有多个刮条30，所述刮条30可抵触在过滤板23的顶面。驱动电机29通过驱动丝杆28来驱动滑块26及滑块26下的清扫块27一起在过滤板23上来回移动，清扫块27可扫除过滤板23上的沉淀的污垢，有利于污水更加有效的过滤，有效提高过滤效率。
本实施例的酸碱中和池3的内底面活动安装有储污板31，所述储污板31沿一侧边朝上延伸有把手32。所述储污板31上设有多个粘结柱33，所述粘结柱33上设有相交叉的粘结臂34。酸碱中和池3内经过中和反应的絮状沉淀物会粘结在储污板31上的粘结柱33上，粘结柱33上的粘结臂34进一步的粘结沉淀物。
本实用新型的污水检测分级处理设备采用检测池1和检测池1上的检测分级过滤头进行对检测池1内的污水进行初步检测，检测分级过滤头上的过滤片12在检测电机10的带动下转动，检测电机10的功率不变，当过滤片12上过滤沉淀的污垢较多时，过滤片12在转动时受的阻力较大，速度检测器13检测到过滤片12的转速小于额定速度范围时，速度检测器13发指令给分流电机9驱动转动舌7挡住一个分流口5，使污水流直接进过滤池2，先进行过滤操作；当过滤片12上的过滤沉淀的污垢较少时，速度检测器13检测到过滤片12的转速基本维持在额定速度范围内时，速度检测器13发指令给分流电机9驱动转动舌7挡住一个分流口5，使污水流直接进酸碱中和池3，避免了过滤操作，有效提高了污水除污的效率。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
