技术领域
本实用新型涉及气模柜技术领域，具体为一种螺旋湿式恒压气模柜。
背景技术
气模柜用于存储气模，螺旋湿式恒压气模柜属于气模柜的一种，但以往的螺旋湿式恒压气模柜大多不具有缓冲结构，容易在移动时对螺旋湿式恒压气模柜内部的物品造成损坏，给使用者带来不必要的经济损失，降低了使用者对气模柜的体验感，不能满足当今市场的需求，由于以上存在的问题，降低了气模柜的实用性和使用性，针对性地推出了一种螺旋湿式恒压气模柜。
实用新型内容
本实用新型的目的在于提供一种螺旋湿式恒压气模柜，具备缓冲效果好的优点，解决了以往螺旋湿式恒压气模柜不具有缓冲结构的问题。
为实现上述目的，本实用新型提供如下技术方案：一种螺旋湿式恒压气模柜，包括气模柜本体，所述气模柜本体的底部固定连接有横板，所述横板底部的两侧均固定连接有第一弹簧，所述第一弹簧的底部固定连接有底板，所述底板顶部的两侧均开设有横槽，所述横槽的内壁固定连接有滑杆，所述滑杆的表面套设有滑块，所述滑块的表面固定连接有第二弹簧，所述第二弹簧远离滑块的一端与横槽的内壁固定连接，所述滑块的顶部通过转杆活动连接有连接杆，所述连接杆的顶部通过转杆活动连接有连接块，所述连接块的顶部与横板的底部固定连接。
优选的，所述底板底部的两侧均固定连接有支腿，所述支腿的底部通过转杆活动连接有滚轮。
优选的，所述底板的两侧均固定连接有支撑板，所述横板的两侧均固定连接有限位套，所述限位套的内腔设置有限位杆，所述限位杆的底部与支撑板的顶部固定连接。
优选的，所述气模柜本体的正面通过铰链活动连接有箱门，所述箱门的正面固定连接有把手，所述箱门的正面且位于把手的右侧固定连接有控制面板，所述控制面板的正面设置有显示器和按键。
优选的，所述气模柜本体背面顶部的右侧固定连接有铭牌，所述气模柜本体背面底部的左侧固定连接有接线盒。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过气模柜本体、横板、第一弹簧、底板、横槽、滑杆、滑块、第二弹簧、连接杆和连接块的进行配合，实现了缓冲效果好的目的，避免容易在移动时对螺旋湿式恒压气模柜内部的物品造成损坏，从而避免给使用者带来不必要的经济损失，提高了使用者对气模柜的体验感，满足当今市场的需求，提高了气模柜的实用性和使用性，解决了以往螺旋湿式恒压气模柜不具有缓冲结构的问题。
2、本实用新型通过设置支腿和滚轮，方便使用者对螺旋湿式恒压气模柜进行移动，通过设置支撑板、限位套和限位杆，用于提高螺旋湿式恒压气模柜上下移动时的稳定性，通过设置箱门，用于对螺旋湿式恒压气模柜进行密封，通过设置把手，方便使用者打开箱门，通过设置显示器，用于显示工作状态，通过设置按键，用于输入控制信号，通过设置铭牌，用于标注螺旋湿式恒压气模柜的规格信息，通过设置接线盒，用于连接和输送电能。
附图说明

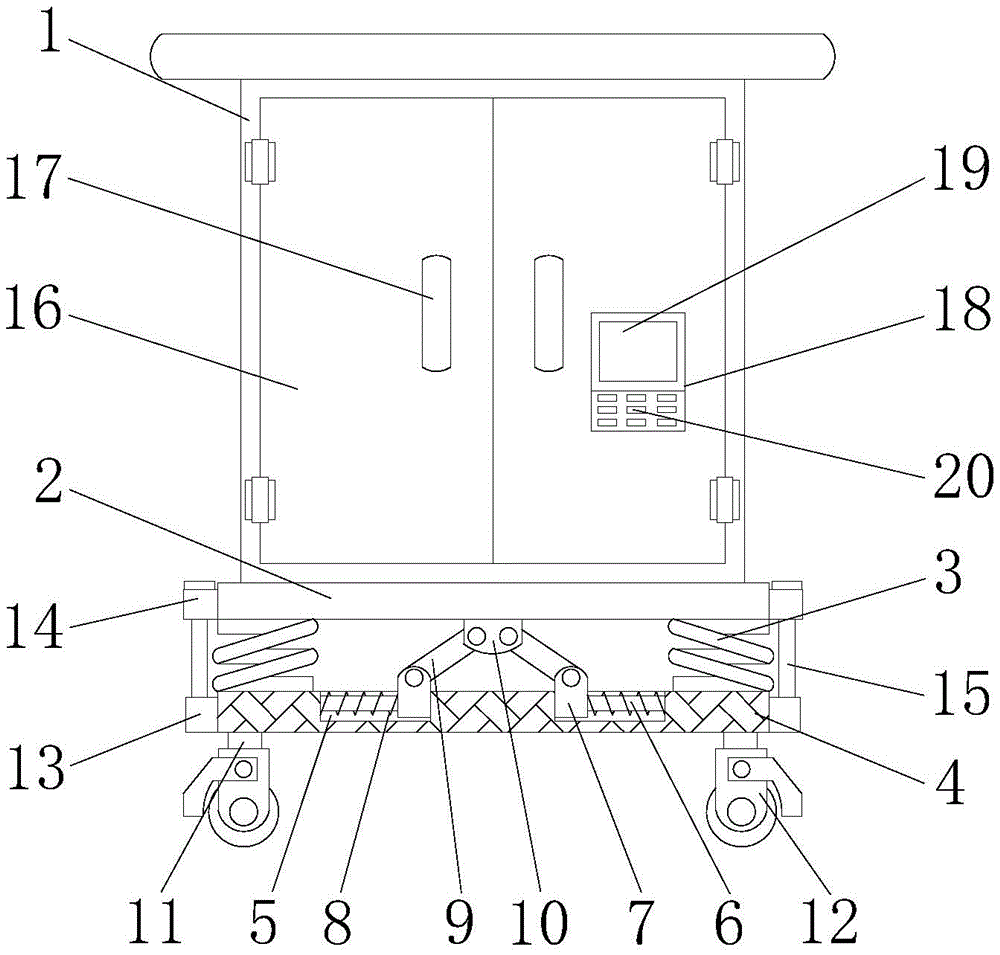

图1为本实用新型结构示意图；
图2为本实用新型结构主视图；
图3为本实用新型结构后视图。
图中：1、气模柜本体；2、横板；3、第一弹簧；4、底板；5、横槽；6、滑杆；7、滑块；8、第二弹簧；9、连接杆；10、连接块；11、支腿；12、滚轮；13、支撑板；14、限位套；15、限位杆；16、箱门；17、把手；18、控制面板；19、显示器；20、按键；21、铭牌；22、接线盒。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
本实用新型的气模柜本体1、横板2、第一弹簧3、底板4、横槽5、滑杆6、滑块7、第二弹簧8、连接杆9、连接块10、支腿11、滚轮12、支撑板13、限位套14、限位杆15、箱门16、把手17、控制面板18、显示器19、按键20、铭牌21和接线盒22部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。
请参阅图1-3，一种螺旋湿式恒压气模柜，包括气模柜本体1，气模柜本体1的底部固定连接有横板2，横板2底部的两侧均固定连接有第一弹簧3，第一弹簧3的底部固定连接有底板4，底板4顶部的两侧均开设有横槽5，横槽5的内壁固定连接有滑杆6，滑杆6的表面套设有滑块7，滑块7的表面固定连接有第二弹簧8，第二弹簧8远离滑块7的一端与横槽5的内壁固定连接，滑块7的顶部通过转杆活动连接有连接杆9，连接杆9的顶部通过转杆活动连接有连接块10，连接块10的顶部与横板2的底部固定连接，底板4底部的两侧均固定连接有支腿11，支腿11的底部通过转杆活动连接有滚轮12，底板4的两侧均固定连接有支撑板13，横板2的两侧均固定连接有限位套14，限位套14的内腔设置有限位杆15，限位杆15的底部与支撑板13的顶部固定连接，气模柜本体1的正面通过铰链活动连接有箱门16，箱门16的正面固定连接有把手17，箱门16的正面且位于把手17的右侧固定连接有控制面板18，控制面板18的正面设置有显示器19和按键20，气模柜本体1背面顶部的右侧固定连接有铭牌21，气模柜本体1背面底部的左侧固定连接有接线盒22，通过设置支腿11和滚轮12，方便使用者对螺旋湿式恒压气模柜进行移动，通过设置支撑板13、限位套14和限位杆15，用于提高螺旋湿式恒压气模柜上下移动时的稳定性，通过设置箱门16，用于对螺旋湿式恒压气模柜进行密封，通过设置把手17，方便使用者打开箱门16，通过设置显示器19，用于显示工作状态，通过设置按键20，用于输入控制信号，通过设置铭牌21，用于标注螺旋湿式恒压气模柜的规格信息，通过设置接线盒22，用于连接和输送电能，通过气模柜本体1、横板2、第一弹簧3、底板4、横槽5、滑杆6、滑块7、第二弹簧8、连接杆9和连接块10的进行配合，实现了缓冲效果好的目的，避免容易在移动时对螺旋湿式恒压气模柜内部的物品造成损坏，从而避免给使用者带来不必要的经济损失，提高了使用者对气模柜的体验感，满足当今市场的需求，提高了气模柜的实用性和使用性，解决了以往螺旋湿式恒压气模柜不具有缓冲结构的问题。
使用时，通过横板2向下移动挤压第一弹簧3，通过第一弹簧3形变产生弹性势能，通过弹性势能对横板2进行缓冲，通过横板2带动连接块10向下移动，通过连接块10带动连接杆9移动，通过连接杆9带动滑块7移动，实现对冲力进行分散，通过滑块7移动挤压第二弹簧8，通过第二弹簧8形变产生弹性势能，通过弹性势能对滑块7进行缓冲，实现提高缓冲效果。
