技术领域
本实用新型涉及煤矿开采技术领域，具体为一种用于煤矿开采的筛选装置。
背景技术
煤矿是人类在富含煤炭的矿区开采煤炭资源的区域，煤炭是我国经济发展需要的重要资源，对我国经济的发展起到了重要的贡献，为了可以对煤炭资源进行充分的利用，需要在煤矿开采的过程中对其进行筛选，从而把不同大小的煤炭进行区分。
然而现有的煤炭在进行筛选的时候大多数都是将煤炭中较小的颗粒进行筛选出来，而不能对较大的煤炭进行大小分离，因此在对煤炭进行筛选之后，还要对煤炭进行体积上的分离。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种用于煤矿开采的筛选装置，解决了以上背景技术中所提到的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种用于煤矿开采的筛选装置，包括底座，底座的上表面固定连接有U形板，底座的背面从左到右依次开设有第一出料口和第二出料口，U形板的内部设置有第一导辊和第二导辊，第一导辊的外表面开设有第一滤口，第二导辊的外表面开设有第二滤口，U形板的前后两侧壁上均插接有第一旋转轴和第二旋转轴，第一导辊的前后两侧与第一旋转轴位于U形板内部的一端固定连接，第二导辊的前后两侧与第二旋转轴位于U形板内部的一端固定连接，底座的前侧面插接有传动轴，且第一旋转轴、第二旋转轴和传动轴通过传动带转动连接，U形板的上表面位于第一导辊上方的位置固定连接有支撑板，支撑板的上表面固定连接有箱体，箱体的上表面固定连接有固定连接有进料斗；
所述箱体的上表面位于进料斗内部的上表面开设有第一通孔，且箱体内部设置有旋转板，且旋转板的前后两端插接在箱体的前后两内侧壁上，箱体的左侧内壁位于旋转板下方的位置固定连接有固定块，固定块远离箱体左侧内壁的一端铰接有筛选板，支撑板的上表面位于箱体内部的一端固定连接有方形块，方形块的上表面插接有活动杆，活动杆位于方形块内部的一端固定连接有滑板，且滑板的下表面与支撑板的上表面位于方形块内部的位置通过弹簧固定连接，支撑板的上表面位于箱体内部且位于方形块右侧的位置开设有第二通孔，箱体的左壁位于固定块下方的位置开设有第三出料口。
优选的，所述弹簧的数量为三个，且三个弹簧等距力分布在滑板的下表面与支撑板的上表面之间。
优选的，所述第一导辊和第二导辊位于同一水平面上，且第一滤口的直径小于第二滤口的直径。
优选的，所述第一出料口和第二出料口都呈现倾斜状，且第一出料口和第二出料口的前侧均高于后侧的一端。
优选的，所述第一旋转轴、第二旋转轴和传动轴呈三角形排列，且三角形的三个夹角为60度。
优选的，所述活动杆位于方形块外部的一端与筛选板远离固定块的一端接触，且活动杆与筛选板没有连接在一起。
(三)有益效果
本实用新型提供了一种用于煤矿开采的筛选装置。具备以下有益效果：
1、该用于煤矿开采的筛选装置，通过设置旋转板、筛选板、方形块、活动杆、滑板和弹簧，进一步的通过煤炭的重量可以是旋转板转动起来，从而使筛选板在弹簧和旋转的带动下晃动起来，从而可以将小的颗粒筛选出来，通过设置第一旋转轴、第二旋转轴、传动轴、第一导辊、第二导辊、第一滤口和第二滤口，进一步的可以使第一导辊和第二导辊进行转动，从而大的煤块经过第一滤口和第二滤口可以分别进入到第一出料口和第二出料口，从而可以对较大的煤炭进行筛选，从而可以节约后续的工作。
2、该用于煤矿开采的筛选装置，通过设置支撑板和箱体，进一步的通过支撑板可以对箱体进行支撑，通过设置箱体和第三出料口，进一步的可以将筛选板筛选出来的较小的颗粒筛选出来，从而使大的颗粒进过第二通过进入到第一导辊，从而可以对煤炭的大小进行分离。
附图说明

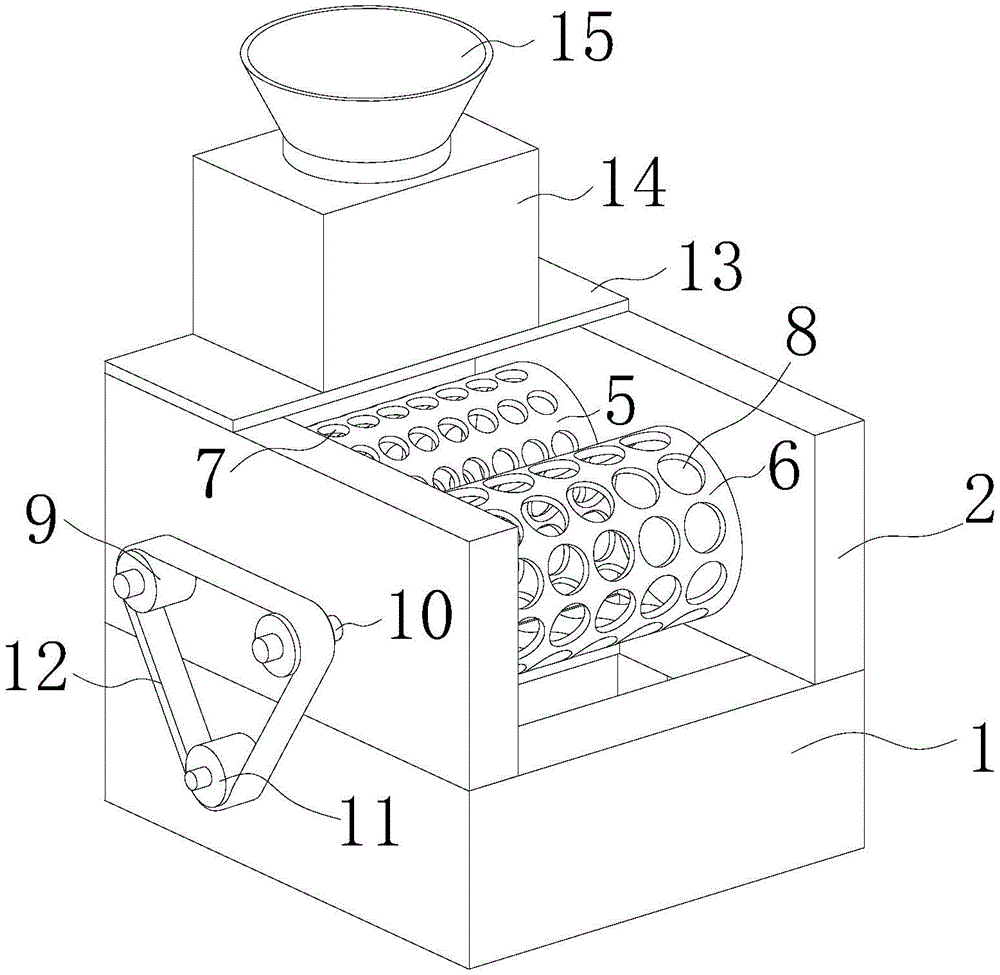

图1为本实用新型结构示意图；
图2为本实用新型内部结构示意图；
图3为本实用新型底座内部结构示意图；
图4为本实用新型箱体正面结构示意图；
图5为本实用新型图4中A处放大示意图。
其中，1底座、2U形板、3第一出料口、4第二出料口、5第一导辊、6第二导辊、7第一滤口、8第二滤口、9第一旋转轴、10第二旋转轴、11传动轴、12传动带、13支撑板、14箱体、15进料斗、16第一通孔、17旋转板、18固定块、19筛选板、20方形块、21活动杆、22滑板、23弹簧、24第二通孔、25第三出料口。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
本实用新型实施例提供一种用于煤矿开采的筛选装置，如图1-4所示，包括底座1，底座1的上表面固定连接有U形板2，底座1的背面从左到右依次开设有第一出料口3和第二出料口4，从而可以将大小不同的煤炭分别排出去，U形板2的内部设置有第一导辊5和第二导辊6，第一导辊5的外表面开设有第一滤口7，第二导辊6的外表面开设有第二滤口8，U形板2的前后两侧壁上均插接有第一旋转轴9和第二旋转轴10，第一导辊5的前后两侧与第一旋转轴9位于U形板2内部的一端固定连接，第二导辊6的前后两侧与第二旋转轴10位于U形板2内部的一端固定连接，底座1的前侧面插接有传动轴11，且第一旋转轴9、第二旋转轴10和传动轴11通过传动带12转动连接，从而第一旋转轴9和第二旋转轴10和传动带12相配合，可以使第一导辊5和第二导辊6转起来，而传动轴11远离U形板2的一端连接有动力源，从而可以将大小不同的煤炭分别进入第一出料口3和第二出料口4，U形板2的上表面位于第一导辊5上方的位置固定连接有支撑板13，支撑板13的上表面固定连接有箱体14，箱体14的上表面固定连接有固定连接有进料斗15，箱体14的上表面位于进料斗15内部的上表面开设有第一通孔16，从而可以将箱体14中的煤炭进入到箱体14中，且箱体14内部设置有旋转板17，旋转板17可以在煤炭的重量下进行转动，且旋转板17的前后两端插接在箱体14的前后两内侧壁上，箱体14的左侧内壁位于旋转板17下方的位置固定连接有固定块18，固定块18远离箱体14左侧内壁的一端铰接有筛选板19，筛选板19在旋转板17的作用可以向下移动，支撑板13的上表面位于箱体14内部的一端固定连接有方形块20，方形块20的上表面插接有活动杆21，活动杆21位于方形块20内部的一端固定连接有滑板22，且滑板22的下表面与支撑板13的上表面位于方形块20内部的位置通过弹簧23固定连接，通过弹簧23，进一步的使滑板22向上移动，然后使活动杆21向上移动，从而可以使筛选板19晃动起来，支撑板13的上表面位于箱体14内部且位于方形块20右侧的位置开设有第二通孔24，箱体14的左壁位于固定块18下方的位置开设有第三出料口25，设置第二通孔24，进一步的可以将较大的煤炭进入到第一导辊5的上方，弹簧23的数量为三个，且三个弹簧23等距力分布在滑板22的下表面与支撑板13的上表面之间，通过弹簧23，进一步的使滑板22向上移动，然后使活动杆21向上移动，从而可以使筛选板19晃动起来，第一导辊5和第二导辊6位于同一水平面上，且第一滤口7的直径小于第二滤口8的直径，进一步的可以对不同大小的煤炭进行分离，第一出料口3和第二出料口4都呈现倾斜状，且第一出料口3和第二出料口4的前侧均高于后侧的一端，进一步方便分离好的煤炭排出去，第一旋转轴9、第二旋转轴10和传动轴11呈三角形排列，且三角形的三个夹角为60度，进一步的通过传动轴11可以使第一旋转轴9和第二旋转轴10进行转动，活动杆21位于方形块20外部的一端与筛选板19远离固定块18的一端接触，且活动杆21与筛选板19没有连接在一起，进一步的筛选板19做圆弧运动时不会受到活动杆21的影响。
工作原理：当用于煤矿开采的筛选装置，通过向进料口中投入开采好的煤炭，煤炭的重量进一步的可以使旋转板17进行转动，从而筛选板19经过弹簧23、滑板22和活动杆21的作用下进行晃动，从而颗粒小的煤炭可以经过筛选板19流到第三出料口25排出去，而较大的煤炭经过第二通孔24进入到第一导辊5的上方，而第一导辊5和第二导辊6在第一旋转轴9、第二旋转轴10、传动轴11和传动带12的带动下可以转动，从而颗粒大小不同的煤炭可以经过第一滤口7和第二滤口8分别进入到第一出料口3和第二出料口4，然后可以经过第一出料口3和第二出料口4排出去。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
