技术领域
本实用新型涉及计算机主板技术领域，具体为一种用于计算机主板卡接安装锁紧结构。
背景技术
计算机主板又叫主机板、系统板或母板，是构成复杂电子系统例如电子计算机的中心或者主电路板，分为商用主板和工业主板两种。计算机主板安装在计算机机箱内，是微机最基本的也是最重要的部件之一。主板一般为矩形电路板，上面安装了组成计算机的主要电路系统，一般有BIOS芯片、I/O控制芯片、键盘和面板控制开关接口、指示灯插接件、扩充插槽、主板及插卡的直流电源供电接插件等元件。
现有的计算机主板通过定位铜柱与主板上的通孔进行卡接，使主板得以安装，一般采用对角的方式将螺栓拧紧，但若是拧紧螺栓使主板锁紧在机箱上时操作不当，容易使主板受力不均匀而造成损伤，不利于主板的安装锁紧。
实用新型内容
本实用新型的目的在于提供一种用于计算机主板卡接安装锁紧结构，以解决上述背景技术提出的目前市场上计算机主板通过定位铜柱与主板上的通孔进行卡接，但若是拧紧螺栓使主板锁紧在机箱上时操作不当，容易使主板受力不均匀而造成损伤，不利于主板安装锁紧的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于计算机主板卡接安装锁紧结构，包括锁紧结构主体，所述锁紧结构主体上设有计算机机箱以及计算机主板，所述计算机主板上开设有定位孔，且计算机机箱上开设有与定位孔位置相对应的通孔，所述计算机机箱的通孔内卡合有橡胶环，且计算机机箱的通孔内设有定位铜柱，所述定位铜柱上套设有减震垫，且定位铜柱上连接有紧固螺栓。
优选的，所述计算机机箱的通孔为螺纹孔，且橡胶环卡合在计算机机箱螺纹孔的上端，并且橡胶环的内圆形状与定位铜柱下端的螺纹柱形状相吻合。
优选的，所述减震垫为柱体结构，且减震垫采用橡胶材质。
优选的，所述减震垫的柱体结构上端开设有一圈凹槽，且减震垫的中部开设有一贯穿的通孔。
优选的，所述减震垫中部的贯穿通孔上端形状为与定位铜柱上端形状相吻合的六边形通孔，且减震垫中部的贯穿通孔下端形状为与定位铜柱下端形状相吻合的圆形通孔。
与现有技术相比，本实用新型的有益效果是：该用于计算机主板卡接安装锁紧结构在使用时，可以通过减震垫的作用，避免锁紧用于固定卡接计算机主板与计算机机箱的紧固螺栓时计算机主板受力不均而造成的损伤，使计算机主板的安装更加高效。该用于计算机主板卡接安装锁紧结构的计算机机箱上的定位铜柱固定孔内设有橡胶环，可以方便定位铜柱的预定位，以便于后续统一拧紧定位铜柱，同时减震垫卡合套设在定位铜柱上，使得定位铜柱在安装固定时能够方便拿取，方便了计算机主板的卡接锁紧。
附图说明

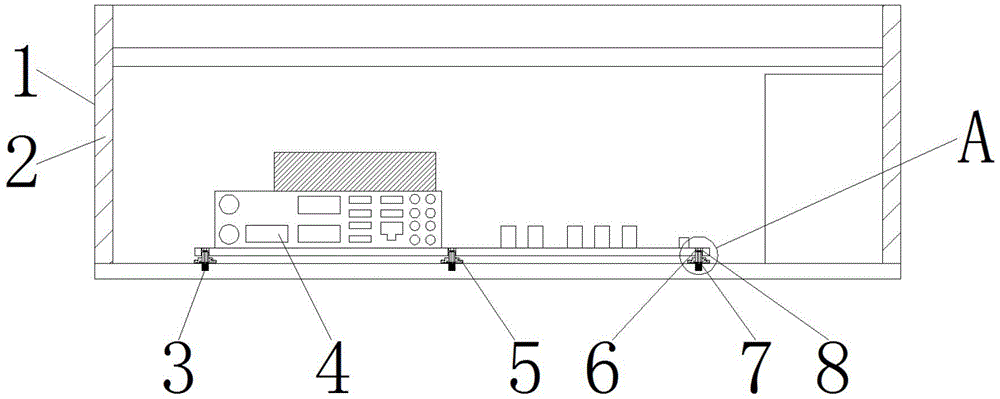

图1为本实用新型一种用于计算机主板卡接安装锁紧结构侧视图；
图2为本实用新型一种用于计算机主板卡接安装锁紧结构图1中A处放大结构示意图；
图3为本实用新型一种用于计算机主板卡接安装锁紧结构俯视图；
图4为本实用新型一种用于计算机主板卡接安装锁紧结构的减震垫立体结构示意图。
图中：1、锁紧结构主体，2、计算机机箱，3、定位铜柱，4、计算机主板，5、减震垫，6、紧固螺栓，7、橡胶环，8、定位孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种用于计算机主板卡接安装锁紧结构，包括锁紧结构主体1，锁紧结构主体1上设有计算机机箱2以及计算机主板4，计算机主板4上开设有定位孔8，且计算机机箱2上开设有与定位孔8位置相对应的通孔，计算机机箱2的通孔内卡合有橡胶环7，计算机机箱2的通孔为螺纹孔，且橡胶环7卡合在计算机机箱2螺纹孔的上端，并且橡胶环7的内圆形状与定位铜柱3下端的螺纹柱形状相吻合，此结构能够使定位铜柱3预定位时卡合进橡胶环7内，计算机机箱2螺纹孔可以方便定位铜柱3的拧紧固定，且计算机机箱2的通孔内设有定位铜柱3，定位铜柱3上套设有减震垫5，减震垫5为柱体结构，且减震垫5采用橡胶材质，此结构减震垫5的橡胶材质可以在计算机主板4固定时起到缓冲减震的作用，避免拧紧紧固螺栓6时使计算机主板4受力不均匀而造成损伤，减震垫5的柱体结构上端开设有一圈凹槽，且减震垫5的中部开设有一贯穿的通孔，此结构减震垫5上端开设的一圈凹槽可以在保证缓冲减震作用的同时减少减震垫5与计算机主板4的接触面积，避免减震垫5对计算机主板4背面的电子元件造成损伤，且定位铜柱3上连接有紧固螺栓6，减震垫5中部的贯穿通孔上端形状为与定位铜柱3上端形状相吻合的六边形通孔，且减震垫5中部的贯穿通孔下端形状为与定位铜柱3下端形状相吻合的圆形通孔，此结构减震垫5中部的贯穿通孔与定位铜柱3的形状相吻合，方便将减震垫5从定位铜柱3下端贯穿卡合在定位铜柱3外侧。
工作原理：在使用该用于计算机主板卡接安装锁紧结构时，首先将定位铜柱3放置在计算机机箱2上与定位孔8相对应的通孔上，橡胶环7卡合在计算机机箱2的通孔内，起到方便定位铜柱3预定位的作用，当定位铜柱3放置完成后，再将定位铜柱3依次拧紧，当将计算机主板4通过定位孔8卡接到定位铜柱3上后，将紧固螺栓6依次放置到定位铜柱3上，再将紧固螺栓6依次拧紧，在紧固螺栓6拧紧的过程中，套设在定位铜柱3上的减震垫5起到缓冲减震的作用，使得操作者即使未按照对角固定的方式锁紧计算机主板4也不会对计算机主板4造成损伤，当紧固螺栓6全部拧紧后完成锁紧结构主体1的固定工作，从而完成一系列工作。
尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
