技术领域
本实用新型涉及脚手架领域，特别涉及一种用于通信的攀爬脚手架。
背景技术
通信在生活中使得的较为频繁，是人们生活中必不可少的工具之一，通信网络在进行建设时，需要进行牵网构架，在进行牵网构架的过程中，需要用到脚手架进行攀爬支撑作用，使得工作人员站在脚手架上进行工作，但是，现有的脚手架上的支撑板一般都是焊接固定的，这样在拆卸和更换的时间就比较麻烦，当出现损坏时直接报废处理，这样就提高了运行的成本，实用性不足。
实用新型内容
本实用新型的主要目的在于提供一种用于通信的攀爬脚手架，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种用于通信的攀爬脚手架，包括支撑底座，所述支撑底座的底部固定安装有四个脚轮，且四个所述脚轮上均安装有刹车件，所述支撑底座的顶部固定安装有支撑柜，且所述支撑柜的内部固定安装有液压缸，且所述液压缸的输出端与液压杆的一端固定连接，所述液压杆的另一端与第一支撑板的底部固定连接，所述第一支撑板的一端焊接在第一套筒上，所述第一套筒滑动安装在支撑柱上，所述支撑柱设有四根，四根所述支撑柱的底端与支撑底座的顶部表面相焊接，且焊接在支撑底座的边角处，所述支撑柱上还滑动安装有第二套筒，所述第二套筒的一侧面开设有两个对称分布的第一螺孔，且所述第一螺孔与第二螺孔之间重合，且重合处采用螺栓固定，所述第二螺孔开设在固定边上，且所述固定边的一端焊接在“L”形支撑块的一侧边上。
进一步地，所述第一套筒的一侧通过螺栓固定连接有第一卡块，所述第一卡块上通过转轴与辅助支撑杆的一端固定连接，所述辅助支撑杆的另一端与第二卡块之间通过转轴固定连接，所述第二卡块的顶端与第二支撑板的底部通过螺栓固定连接。
进一步地，所述第二套筒的一侧开设有定位孔，且所述定位孔与定位凸柱之间吻合安装，且所述定位凸柱的一端卡接在“L”形支撑块的一侧。
进一步地，所述“L”形支撑块的一侧边中设有卡槽，且卡槽中配合安装有卡边。
进一步地，所述卡边为L型结构，且所述卡边的一端焊接在第二支撑板的一侧。
进一步地，所述“L”形支撑块的支撑边上开设有第三螺孔，且所述第三螺孔与第二支撑板上的第四螺孔重合，且重合处采用螺栓固定。
与现有技术相比，本实用新型具有如下有益效果：
1、本实用新型中通过在第一套筒上焊接有第一卡块，在第一卡块上通过转轴与辅助支撑杆的一端相连接，辅助支撑杆的另一端与第二卡块之间通过转轴固定连接，使得辅助支撑杆对第二支撑板进行过辅助支撑作用，提高对第二支撑板的支撑稳定性；
2、本实用新型通过在第二套筒的一侧开设有一个定位孔，并且定位孔与定位凸柱之间吻合安装，这样可以增加对“L”形支撑块的固定作用；
3、本实用新型通过在“L”形支撑块的一侧边中设有卡槽，并且在“L”形支撑块的另一侧边上开设有第三螺孔，卡槽与卡边配合安装，第三螺孔与第二支撑板上的第四螺孔重合，并且采用螺栓进行固定作用，对第二支撑板的固定安装比较方便，提高实用效果。
附图说明

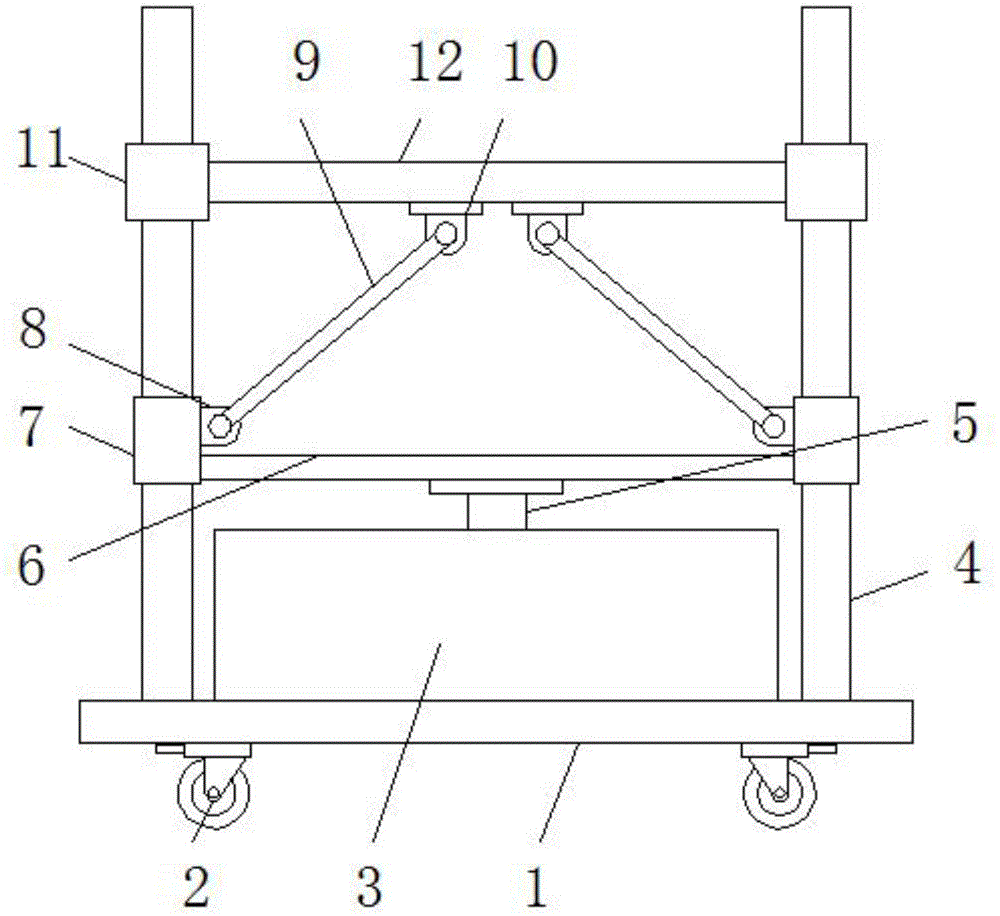

图1为本实用新型整体结构示意图。
图2为本实用新型“L”形支撑块的安装结构示意图。
图3为本实用新型第二支撑板的结构示意图。
图中：1、支撑底座；2、脚轮；3、支撑柜；4、支撑柱；5、液压杆；6、第一支撑板；7、第一套筒；8、第一卡块；9、辅助支撑杆；10、第二卡块；11、第二套筒；12、第二支撑板；1201、卡边；1202、第四螺孔；13、第一螺孔；14、定位孔；15、“L”形支撑块；16、卡槽；17、固定边；18、第二螺孔；19、第三螺孔；20、定位凸柱。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1-3，一种用于通信的攀爬脚手架，包括支撑底座1，所述支撑底座1的底部固定安装有四个脚轮2，且四个所述脚轮2上均安装有刹车件，所述支撑底座1的顶部固定安装有支撑柜3，且所述支撑柜3的内部固定安装有液压缸，且所述液压缸的输出端与液压杆5的一端固定连接，所述液压杆5的另一端与第一支撑板6的底部固定连接，所述第一支撑板6的一端焊接在第一套筒7上，所述第一套筒7滑动安装在支撑柱4上，所述支撑柱4设有四根，四根所述支撑柱4的底端与支撑底座1的顶部表面相焊接，且焊接在支撑底座1的边角处，所述支撑柱4上还滑动安装有第二套筒11，所述第二套筒11的一侧面开设有两个对称分布的第一螺孔13，且所述第一螺孔13与第二螺孔18之间重合，且重合处采用螺栓固定，所述第二螺孔18开设在固定边17上，且所述固定边17的一端焊接在“L”形支撑块15的一侧边上。
具体的，如图1所示，所述第一套筒7的一侧通过螺栓固定连接有第一卡块8，所述第一卡块8上通过转轴与辅助支撑杆9的一端固定连接，所述辅助支撑杆9的另一端与第二卡块10之间通过转轴固定连接，所述第二卡块10的顶端与第二支撑板12的底部通过螺栓固定连接。
具体的，如图2所示，所述第二套筒11的一侧开设有定位孔14，且所述定位孔14与定位凸柱20之间吻合安装，且所述定位凸柱20的一端卡接在“L”形支撑块15的一侧。
通过采用上述方案，定位孔14与定位凸柱20之间吻合安装，使得对“L”形支撑块15的安装更为快捷，增加对“L”形支撑块15的固定效果。
具体的，如图2所示，所述“L”形支撑块15的一侧边中设有卡槽16，且卡槽16中配合安装有卡边1201。
通过采用上述方案，卡槽16中配合安装有卡边1201，可以增加对第二支撑板12的固定效果。
具体的，如图3所示，所述卡边1201为L型结构，且所述卡边1201的一端焊接在第二支撑板12的一侧。
通过采用上述方案，卡边1201为L型结构，从而使得第二支撑板12与“L”形支撑块15之间的安装更为稳固。
具体的，如图2所示，所述“L”形支撑块15的支撑边上开设有第三螺孔19，且所述第三螺孔19与第二支撑板12上的第四螺孔1202重合，且重合处采用螺栓固定。
通过采用上述方案，述第三螺孔19与第二支撑板12上的第四螺孔1202重合，重合后使用螺栓对第二支撑板12进行固定作用，提高对第二支撑板12的固定安装效果。
需要说明的是，本实用新型为一种用于通信的攀爬脚手架，当对第二支撑板12进行固定安装时，将第二支撑板12上的卡边1201放置在“L”形支撑块15上的卡槽16中，并且第二支撑板12上的第四螺孔1202与“L”形支撑块15上的第三螺孔19重合，并且采用螺栓进行固定作用，完成对第二支撑板12的安装固定作用，操作起来比较方便，并且第二支撑板12的底部通过螺栓与第二卡块10固定连接，当需要调节第二支撑板12的高度时，支撑柜3中的液压缸带动液压杆5向上移动，从而使得第一套筒7和第二套筒11在支撑柱4上向上移动，完成对第二支撑板12高度的调节，使用起来比较方便。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
