技术领域
本实用新型涉及花生加工技术领域，特别涉及一种农业用花生剥壳机。
背景技术
花生作为坚果类食品被广大消费者所喜爱，众所周知，花生的果仁外表面包裹有一层厚厚的保护壳，人们在吃花生时需要破壳才能够进行对花生仁的享用，花生壳比较坚固，设计出一种实用性的花生剥壳机能够帮助广大消费者解决花生在食用时剥壳的困扰。
实用新型内容
本实用新型的主要目的在于提供一种农业用花生剥壳机，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种农业用花生剥壳机，包括本体，所述本体的内部为开空结构，所述本体的内部设置有转轮，所述转轮相对于本体为可转动结构，所述本体的正面中部设置有传动电机，所述本体的正面下端连接有震动机，所述本体的上端设置有漏斗，所述漏斗与本体的内部之间相互导通，所述转轮与本体的内部一侧的间隙出设置有小管道，所述转轮与本体的内部另一侧的间隙出设置有大管道，所述漏斗与大管道之间设置有校正块，所述大管道的下端焊接有加工台，所述加工台与转轮的外表面相互匹配，所述本体的内部下端设置有缓存室，所述缓存室的上表面覆盖有网筛，所述本体的内部低端开有出料口，所述本体的内部一端开有果皮输出口，所述出料口和果皮输出口与本体的内部均相互导通。
进一步地，所述本体的边沿处等间距焊接有限位球，所述限位球共设置有多个，两个所述限位球的边沿处均焊接有倒钩，两个所述倒钩之间设置有第一嵌接槽，多个所述第一嵌接槽与限位球之间均相邻设置。
进一步地，所述转轮的中部连接有转轴，所述转轮通过转轴与传动电机之间相互传动连接。
进一步地，所述小管道的宽度为1cm，所述大管道的宽度为3cm。
进一步地，所述校正块的一端固定焊接有万向球，所述校正块通过万向球与本体之间相互连接，所述校正块相对于本体之间为可转动结构。
进一步地，所述限位球的顶端与大管道之间的距离为1cm，所述限位球的体积与小管道的宽度相匹配。
进一步地，所述加工台的一端设置有倾斜面，所述加工台，所述加工台与转轮之间的间隙为1cm。
进一步地，所述网筛的材料为不锈钢，所述网筛的中部等间距开有漏料口，所述漏料口共设置有多个，所述漏料口的表面积为3cm2。
进一步地，所述网筛的一端连接有连接端子，所述连接端子与震动机之间相互固定连接。
进一步地，所述本体底端的边缘处焊接有底座，所述本体外表面的横截面为“T”形结构。
与现有技术相比，本实用新型具有如下有益效果：该种实用新型设计合理，通过将该花生剥壳机外表面设置成“T”字形结构，结构造型轻盈便利，该花生剥壳机内部的剥壳机构是由校正块、大管道、加工台和转轮相互配合组成，校正块是与大管道的管道口之间相互配合的，加工台上设置有倾斜面和第二嵌接槽，转轮的四周边沿设置有限位球和第一嵌接槽相互搭配结构，使得每个结构自身的设计均对该花生剥壳机的剥壳工作进行服务，转轴与传动电机之间是相互传动连接的，传动电机带动转轮相对于本体之间进行转动，为该剥壳机进行花生剥壳工作提供动能，可见该发明功能实用，适合广泛推广。
附图说明

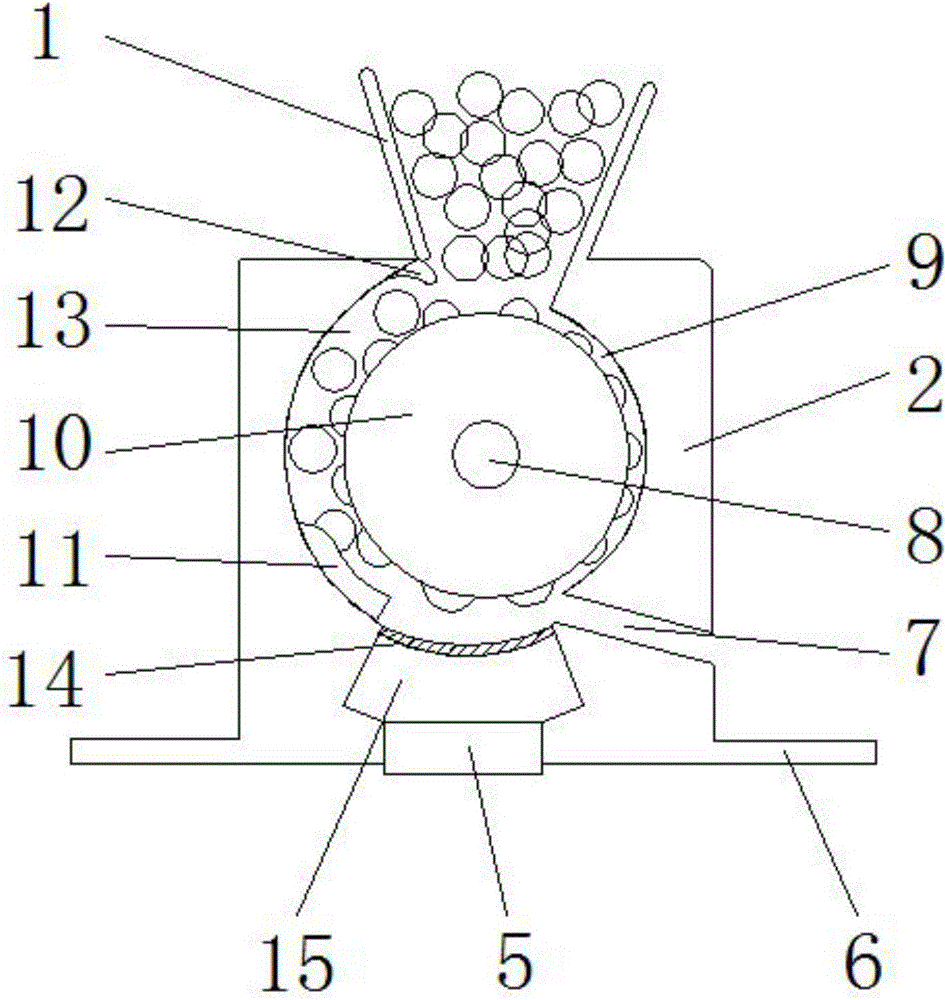

图1为本实用新型整体结构示意图。
图2为本实用新型外表面结构示意图。
图3为本实用新型转轮结构示意图。
图4为本实用新型校正块结构示意图。
图5为本实用新型加工台结构示意图。
图6为本实用新型网筛结构示意图。
图中：1、漏斗；2、本体；3、传动电机；4、震动机；5、出料口；6、底座；7、果皮输出口；8、转轴；9、小管道；10、转轮；11、加工台；12、校正块；13、大管道；14、网筛；15、缓存室；16、第一嵌接槽；17、限位球；18、倒钩；19、第二嵌接槽；20、倾斜面；21、万向球；22、连接端子；23、漏料口。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
如图1-6所示，一种农业用花生剥壳机，包括本体2，所述本体2的内部为开空结构，所述本体2的内部设置有转轮10，所述转轮10相对于本体2为可转动结构，所述本体2的正面中部设置有传动电机3，所述本体2的正面下端连接有震动机4，所述本体2的上端设置有漏斗1，所述漏斗1与本体2的内部之间相互导通，所述转轮10与本体2的内部一侧的间隙出设置有小管道9，所述转轮10与本体2的内部另一侧的间隙出设置有大管道13，所述漏斗1与大管道13之间设置有校正块12，所述大管道13的下端焊接有加工台11，所述加工台11与转轮10的外表面相互匹配，所述本体2的内部下端设置有缓存室15，所述缓存室15的上表面覆盖有网筛14，所述本体2的内部低端开有出料口5，所述本体2的内部一端开有果皮输出口7，所述出料口5和果皮输出口7与本体2的内部均相互导通。
其中，所述本体2的边沿处等间距焊接有限位球17，所述限位球17共设置有多个，两个所述限位球17的边沿处均焊接有倒钩18，两个所述倒钩18之间设置有第一嵌接槽16，多个所述第一嵌接槽16与限位球17之间均相邻设置，限位球17对与转轴8上第一嵌接槽16相嵌接的花生进行一一分隔开来。
其中，所述转轮10的中部连接有转轴8，所述转轮10通过转轴8与传动电机3之间相互传动连接，传动电机3为转轴8的转动提供动能，使得转轴8带动花生移动。
其中，所述小管道9的宽度为1cm，所述大管道13的宽度为3cm，小管道9的宽度小于花生的宽度，大管道13的宽度大于花生的宽度。
其中，所述校正块12的一端固定焊接有万向球21，所述校正块12通过万向球21与本体2之间相互连接，所述校正块12相对于本体2之间为可转动结构，万向球21使得校正块12对花生进行良好的平直拨动工作，使得花生与第一嵌接槽16完美配合接触。
其中，所述限位球17的顶端与大管道13之间的距离为1cm，所述限位球17的体积与小管道9的宽度相匹配，限位球17能够顺畅的通过小管道9。
其中，所述加工台11的一端设置有倾斜面20，所述加工台11的中部设置有第二嵌接槽19，所述加工台11与转轮10之间的间隙为1cm，带有倾斜面20的加工台11，方便花生缓和运动向加工台11，从而对花生壳进行压碎工作。
其中，所述网筛14的材料为不锈钢，所述网筛14的中部等间距开有漏料口23，所述漏料口23共设置有多个，所述漏料口23的表面积为3cm2，漏料口23筛选花生壳及花生仁，从而将花生仁筛选出。
其中，所述网筛14的一端连接有连接端子22，所述连接端子22与震动机4之间相互固定连接，震动机4为网筛14的震动筛选工作提供动能。
其中，所述本体2底端的边缘处焊接有底座6，所述本体2外表面的横截面为“T”形结构，“T”形结构的本体2使得该花生剥壳机简洁实用。
实施例1：
一种农业用花生剥壳机，包括本体2，所述本体2的内部为开空结构，所述本体2的内部设置有转轮10，所述转轮10相对于本体2为可转动结构，所述本体2的正面中部设置有传动电机3，所述本体2的正面下端连接有震动机4，所述本体2的上端设置有漏斗1，所述漏斗1与本体2的内部之间相互导通，所述转轮10与本体2的内部一侧的间隙出设置有小管道9，所述转轮10与本体2的内部另一侧的间隙出设置有大管道13，所述漏斗1与大管道13之间设置有校正块12，所述大管道13的下端焊接有加工台11，所述加工台11与转轮10的外表面相互匹配，所述本体2的内部下端设置有缓存室15，所述缓存室15的上表面覆盖有网筛14，所述本体2的内部低端开有出料口5，所述本体2的内部一端开有果皮输出口7，所述出料口5和果皮输出口7与本体2的内部均相互导通，所述本体2的边沿处等间距焊接有限位球17，所述限位球17共设置有多个，两个所述限位球17的边沿处均焊接有倒钩18，两个所述倒钩18之间设置有第一嵌接槽16，多个所述第一嵌接槽16与限位球17之间均相邻设置，所述校正块12的一端固定焊接有万向球21，所述校正块12通过万向球21与本体2之间相互连接，所述校正块12相对于本体2之间为可转动结构，所述限位球17的顶端与大管道13之间的距离为1cm，所述限位球17的体积与小管道9的宽度相匹配，所述限位球17的顶端与大管道13之间的距离为1cm，所述限位球17的体积与小管道9的宽度相匹配，花生从漏斗1落向大管道13，此时不会落向小管道9，小管道9的尺寸小于花生的体积，校正块12拨动下落的花生与第一嵌接槽16一一配合放置，花生随着转轮10的转动在大管道13与转轮10进行同步运动。
实施例2：
一种农业用花生剥壳机，包括本体2，所述本体2的内部为开空结构，所述本体2的内部设置有转轮10，所述转轮10相对于本体2为可转动结构，所述本体2的正面中部设置有传动电机3，所述本体2的正面下端连接有震动机4，所述本体2的上端设置有漏斗1，所述漏斗1与本体2的内部之间相互导通，所述转轮10与本体2的内部一侧的间隙出设置有小管道9，所述转轮10与本体2的内部另一侧的间隙出设置有大管道13，所述漏斗1与大管道13之间设置有校正块12，所述大管道13的下端焊接有加工台11，所述加工台11与转轮10的外表面相互匹配，所述本体2的内部下端设置有缓存室15，所述缓存室15的上表面覆盖有网筛14，所述本体2的内部低端开有出料口5，所述本体2的内部一端开有果皮输出口7，所述出料口5和果皮输出口7与本体2的内部均相互导通，所述本体2的边沿处等间距焊接有限位球17，所述限位球17共设置有多个，两个所述限位球17的边沿处均焊接有倒钩18，两个所述倒钩18之间设置有第一嵌接槽16，多个所述第一嵌接槽16与限位球17之间均相邻设置，所述转轮10的中部连接有转轴8，所述转轮10通过转轴8与传动电机3之间相互传动连接，所述加工台11的一端设置有倾斜面20，所述加工台11的中部设置有第二嵌接槽19，所述加工台11与转轮10之间的间隙为1cm，花生滚落到加工台11处，在转轮10的转动带动花生继续随着加工台10的倾斜面20上行，此时，花生壳被转轮10与加工台11之间压碎，花生仁此时被第二嵌接槽19进行保护，花生仁在下一个限位球17上的倒钩18的带动下滚落至网筛14。
实施例3：
一种农业用花生剥壳机，包括本体2，所述本体2的内部为开空结构，所述本体2的内部设置有转轮10，所述转轮10相对于本体2为可转动结构，所述本体2的正面中部设置有传动电机3，所述本体2的正面下端连接有震动机4，所述本体2的上端设置有漏斗1，所述漏斗1与本体2的内部之间相互导通，所述转轮10与本体2的内部一侧的间隙出设置有小管道9，所述转轮10与本体2的内部另一侧的间隙出设置有大管道13，所述漏斗1与大管道13之间设置有校正块12，所述大管道13的下端焊接有加工台11，所述加工台11与转轮10的外表面相互匹配，所述本体2的内部下端设置有缓存室15，所述缓存室15的上表面覆盖有网筛14，所述本体2的内部低端开有出料口5，所述本体2的内部一端开有果皮输出口7，所述出料口5和果皮输出口7与本体2的内部均相互导通，所述网筛14的材料为不锈钢，所述网筛14的中部等间距开有漏料口23，所述漏料口23共设置有多个，所述漏料口23的表面积为3cm2，所述网筛14的一端连接有连接端子22，所述连接端子22与震动机4之间相互固定连接，网筛14在震动机4的带动下震动，使得花生仁在网筛14的漏料口23处下落至缓存室15的内部，花生壳则通过果皮输出口7进行输出。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
